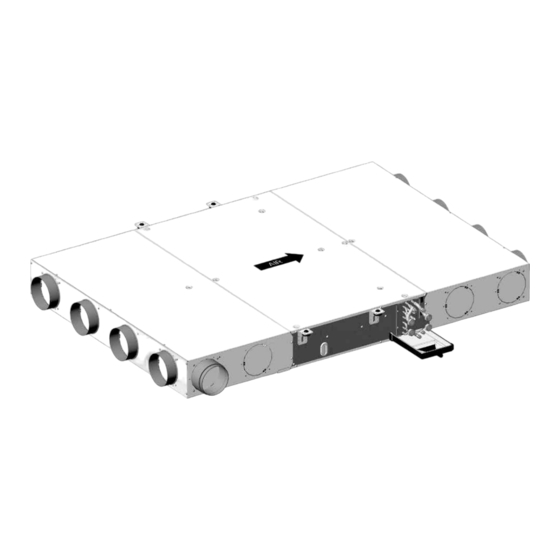

- Seite 1 I N S T A L L A T I O N S - , B E T R I E B S - U N D W A R T U N G S A N L E I T U N G Extraflache, kanalanschlussfähige Wasser-Klimakonvektoren 42EP...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH DEUT INHALTSVERZEICHNIS 1 - WICHTIGE HINWEISE ............................. 11 1.1 - Betriebsgrenzwerte ............................. 11 1.2 - Erforderliche Abstände ..........................11 1.3 - Annahme der Sendung - Installationsmethoden ..................11 1.4 - Netzspannung .............................12 2 - SICHERHEITSHINWEISE ..........................13 2.1 - Allgemeines ..............................13 2.2 - Schutz vor Stromschlägen ..........................13 2.3 - Allgemeine Installationsbedingungen ......................13 2.4 - Warnhinweis für die Regelung der Geräte ....................14... - Seite 3 Bodengerät Deckengerät BAUGRÖSSE DES GERÄTES 42EP-BAUGRÖSSE 0 42EP-BAUGRÖSSE 1 1114 42EP-BAUGRÖSSE 2 1314 Deckengerät Bodengerät BAUGRÖSSE DES GERÄTES 42EP-BAUGRÖSSE 0 42EP-BAUGRÖSSE 1 1114 42EP-BAUGRÖSSE 2 1314...
- Seite 4 Bodengerät Deckengerät BAUGRÖSSE DES GERÄTES 42EP-BAUGRÖSSE 0 42EP-BAUGRÖSSE 1 1114 42EP-BAUGRÖSSE 2 1314 Deckengerät Bodengerät BAUGRÖSSE DES GERÄTES 42EP-BAUGRÖSSE 0 42EP-BAUGRÖSSE 1 1114 42EP-BAUGRÖSSE 2 1314...
- Seite 5 IMPROPER DAISY CHAIN FALSCHE VERKETTUNG KORREKTE VERKETTUNG CORRECT DAISY CHAIN Fmain F-Haupt UNIT 1 UNIT 1 GERÄT 1 GERÄT 1 Derivation box 1 Abzweigdose 1 UNIT 2 GERÄT 2 UNIT 2 GERÄT 2 Derivation box 2 Abzweigdose 2 UNIT 3 GERÄT 3 UNIT 3 GERÄT 3...
- Seite 6 Bodengerät 10.2 10 a 10 b 11 a...
- Seite 7 Deckengerät Bodengerät 12.1 12.2 Deckengerät Bodengerät...
- Seite 9 Voir DETAIL A SIEHE DETAIL A SEE DETAIL DETAIL A MASSSTAB 3:10 ECHELLE 3 : 10...
- Seite 10 DEUTSCH Abbildungstitel und Legenden: 15 Bedeutung der Drahtfarbe - Stellantrieb des stufenlosen Ventils (nicht bei Ventilen mit Abstand vom Basisgerät - Erforderliche Abstände [mm] Ausgleichsfunktion) Geräte mit Anschlussstutzen - Erforderliche Abstände [mm] a Schwarzer Draht (230 V Ventilstellantrieb), Geräte mit kompaktem Plenum - Erforderliche Abstände Antriebsstange fährt aus [mm] b Grüner Draht (24 V Ventilstellantrieb),...
-
Seite 11: Wichtige Hinweise
ANMERKUNG: Alle Maße und Gewichte sind in den Technischen Datenblättern aufgeführt, die über das Raumtemperatur und T < 40 °C -luftfeuchte Carrier-Webportal abgerufen werden können. 1.3 - Annahme der Sendung - T < 60 °C für Anwendungen mit Zulufttemperatur Zuluftplenum und Anschlussstutzen Installationsmethoden Nach Erhalt den Zustand der Waren prüfen und... -
Seite 12: Netzspannung
L e i s t u n g s d a t e n b e r u h e n a u f e i n e r 5 0 - H z - Anwendung. Carrier kann diese Leistungswerte nicht garantieren, wenn das Gerät bei 60 Hz... -
Seite 13: Sicherheitshinweise
Leichtindustriebereichen. Sie entsprechen auch der siehe Abb. 8). Niederspannungs-Richtlinie. - Die Strom-Trennvorrichtung muss klar beschriftet sein und angeben, welche Geräteteile angeschlossen Wird das Produkt ohne ein Carrier-Regelgerät sind. geliefert, ist der Installateur dafür verantwortlich, - Die Verdrahtung der Bauteile der verschiedenen die EMV-Konformität sicherzustellen. -
Seite 14: Warnhinweis Für Die Regelung Der Geräte
Thermostat vom Typ A&B für AC-Motoren von Carrier ist für die Master/Slave-Funktion eine Zusatzplatine erforderlich. An die elektronischen Thermostate von Carrier vom Typ C&D für EC- Motoren können bis zu 10 Geräte angeschlossen w e r d e n ,... -
Seite 15: Installation Des Gerätes
