Carrier 42BJ MCI LEC Installationsanweisungen
  1. Anleitungen
  2. Marken
  3. Carrier Anleitungen
  4. Klimaanlagen
  5. 42BJ MCI LEC
  6. Installationsanweisungen

Carrier 42BJ MCI LEC Installationsanweisungen

Individuelle klimamodule für systeme mit variablem volumenstrom
Vorschau ausblenden Andere Handbücher für 42BJ MCI LEC:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 21

Quicklinks

Diese Anleitung herunterladen

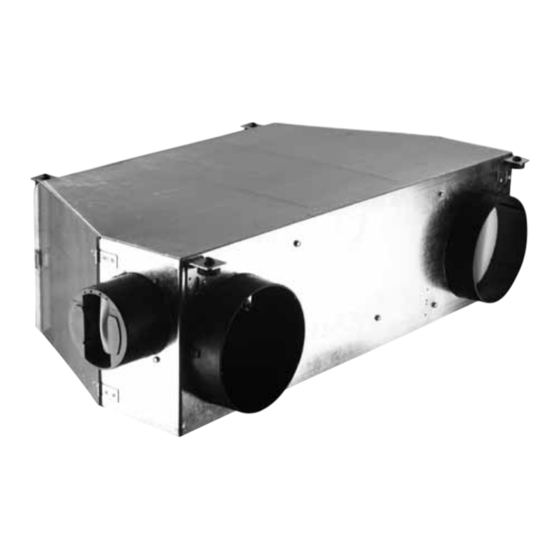

42BJ MCI LEC
Sizes 1.9 - 2.9 - 4.9
INdIvIdual Comfort modulE for
EN
varIablE aIr volumE systEms
Installation instructions
modulE dE CoNfort INdIvIduEl pour
fr
systèmEs à débIt d'aIr varIablE
manuel d'installation
INdIvIduEllE KlImamodulE für
systEmE mIt varIablEm volumENstrom
dE
Installationsanweisungen
modulo INdIvIdualE dI
ClImatIzzazIoNE pEr ImpIaNtI a
It
portata d'arIa varIabIlE
manuale d'installazione
módulo dE CoNfort INdIvIdual para
Es
sIstEmas dE Caudal dE aIrE varIablE
manual de instalación
INdIvIduElE Comfort modulE voor
Nl
varIabEl volumE systEmEN
montagehandleiding
módulo dE CoNforto INdIvIdual para
pt
sIstEmas dE volumE dE ar varIÁvEl
Instruções de instalação
moduł Komfortu INdywIdualNEgo
ICm dla INstalaCjI zE zmIENNym
po
przEpływEm powIEtrza
Instrukcja instalacji
МОДУЛЬ ИНДИВИДУАЛЬНОГО КЛИМАТ-
КОНТРОЛЯ ДЛЯ СИСТЕМ
ru
КОНДИЦИОНИРОВАНИЯ С ПЕРЕМЕННЫМ
РАСХОДОМ ВОЗДУХА
Инструкции по установке

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Carrier 42BJ MCI LEC

Inhaltszusammenfassung für Carrier 42BJ MCI LEC

  • Seite 2: Inhaltsverzeichnis

    4.8 - Flexible pipe option ........14 4.8 - Option flexible ..........20 4.6 - Wahlweise Wasserregelventile ...... 25 4.9 - Carrier numeric controller ......14 4.9 - Régulation numérique Carrier ..... 20 4.7 - Austausch der Elektroheizung ......5 4.10 - Adjustable feet (acc.) for false floor voids .
  • Seite 4 170 mm 120 mm 42BJ Size 1.9 Size 2.9 1100 600 Size 4.9 1100 600 ± 1% ± 1% 4 x ø 8.5 mm 42BJ Size 1.9 mm Size 2.9 mm 1040 650 Size 4.9 mm 1040 650...

  • Seite 5: Austausch Der Elektroheizung

    20 mm / m 20 mm/m 5 mm 2 mm / m 2 mm/m 50 mm 2 mm / m 2 mm/m /h A 1 2 3 4 4 3 2 1 MR60 MR75 MR85 MR90 MR100 MR105 4 3 2 1 1 2 3 4 MR110 MR120...
  • Seite 6 42BJ MCI LEC 1.9 / 2.9 4 ø 1/2" gas Cold 2-wV ø 16 42BJ 42BJ 151 mm 4 ø 1/2" gas 10.5 190 mm 3-wV Cold ø 16 42BJ MCI LEC 4.9 4 ø 1/2" gas Cold 2-wV ø 16 163.5...
  • Seite 7 ENGLISH FRANCAIS DEUTSCH Figure titles and legends: Figures et légendes: Abbildungen und Legende: Dimensions and clearances for maintenance Dimensions et dégagements pour la maintenance Abmessungen/erforderlicher freier Raum für die 1a Filter access from above 1a Accès filtre par le dessus Wartung 1b Optional filter access from below 1b Option accès filtre par dessous...

  • Seite 21: Bestimmungen

    Ausblastutzen beschädigt werden können. Um das Risiko der Schichtenbildung und das damit verbundene WARNUNG: Werden die obigen Anleitungen nicht befolgt Unbehagen zu vermeiden, empfiehlt Carrier, die Zuluft- oder nicht zugelassene Änderungen der elektrischen temperatur unter 35°C zu halten.

  • Seite 22: Installation Des Geräts

    Bohrschablone ratsam sein (Abb. 2). Die • Das maximale Verunreinigungsniveau ist normaler- Befestigungsmethode der Gewindestangen (nicht von weise Verunreinigung (Ebene 2) und Installationskate- Carrier geliefert) hängt vom Deckentyp ab (Maximal- gorie II. durchmesser der Gewindestangen ist 8 mm). Wenn die • Die Niederspannungsverdrahtung (Kommunikationsbus) Gewindestangen an der Decke befestigt worden sind, von der Betriebsstromverdrahtung getrennt verlegen.

  • Seite 23: Ausbauverfahren

    Wassersammler mit Absperrventilen an den Anschlussstutzen der Ventilatormotor-Baugruppe abtrennen (Betriebs- in ihrer Lage sind und die Elektroinstallation vorbereitet und Steuerstromkabel). worden ist - die Wasserleitungen anschließen (Carrier • Das Elektroheizungs-Stromversorgungskabel vom empfiehlt die Verwendung flexibler Leitungen, die als Zube- Gerät abtrennen. Das Kabel hat drei Drähte die in hör geliefert werden können).

  • Seite 24: Wasserregister

    HINWEIS: Die Kondensatablauf-Wanne befindet sich am durch eine Manschette gehalten wird (die Manschette Ansaugende des Ventilators und könnte daher überlaufen, wird nicht von Carrier geliefert). wenn der Luftfilter verstopft, da das teilweise Vakuum im • Die Zwei- oder Dreiwege-Wasserregelventile entfernen.

  • Seite 25: Anmerkung

    CO -Pegel - in diesem Fall WARNUNG: Beim Austausch eines Ventils immer sicher- wird er über den numerischen Carrier-Regler an einen -Sensor angeschlossen. stellen, dass die Strömungsrichtung durch das Ventil dem Pfeil auf dem Ventilkörper entspricht. Ist die Strömungs- HINWEIS: Für den variablen Außenluftregler muss der...

  • Seite 26: Numerischer Carrier-Regler

    Die flexiblen Wasserleitungen sind zur Aufnahme von liert werden. Als wahlweises Extra sind justierbare Füße behandeltem Wasser ausgelegt (maximale Äthylen- für bauseitige Installation verfügbar. Weitere Informationen oder Propylen-Glykolkonzentration 40%). erhalten Sie von Ihrem nächsten Carrier-Händler. • Maximale Betriebstemperatur im Heizbetrieb: 90°C • Betriebsdruck: 16 bar 4.10.2 - Installationsanleitung (abb.
  • Seite 64 Nachdruck verboten. Änderungen vorgenommen. Printed in the European Union No. ordine: M4281, 11.2011 - Rimpiazza no. ordine: 06.2011. Fabbricato per: Carrier SCS Montluel, Francia Il costruttore si reserva il diritto di cambiare senza preavviso i dati pubblicati. Stampato nell’Unione Europea No.
