ANGABEN UND INFORMATIONEN ZUM PRODUKT

Zeichenerklärung
Dieses Zeichen steht vor Abschnitten, die sorgfältig durchzulesen sind.
Dieses Zeichen steht für sicherheitsrelevante Abschnitte.
Dieses Zeichen steht für benutzerrelevante Abschnitte.
Die Maßangaben sind, wenn nicht anders angegeben, in Millimetern.
Beschreibung
801MP-0070
ATS30DGS - Selbsthemmender 24 V Teleskop-Antrieb mit Encoder für Drehtore mit C Max. bis 200 mm, Torflügelweite bis 3 m und 400 kg Gewicht. Farbe: grau
RAL7024.
801MP-0080
ATS50DGS - Selbsthemmender 24 V Teleskop-Antrieb mit Encoder für Drehtore mit C Max. bis 200 mm, Torflügelweite bis 5 m und 400 kg Gewicht. Farbe: grau
RAL7024.
801MP-0110
ATS30DGR - Selbsthemmender 24 V Teleskop-Antrieb mit Encoder für Drehtore mit C Max. bis 200 mm, vorbereitet für ferngesteuerte Entriegelung, Torflügelweite
bis 3 m und 400 kg Gewicht. Farbe: grau RAL7024.
Verwendungszweck
Für den privaten Wohnbereich und für Wohnanlagen
Sämtliche von den in der Montageanleitung beschriebenen, abweichende Installationen bzw. Verwendungszwecke sind unzulässig.

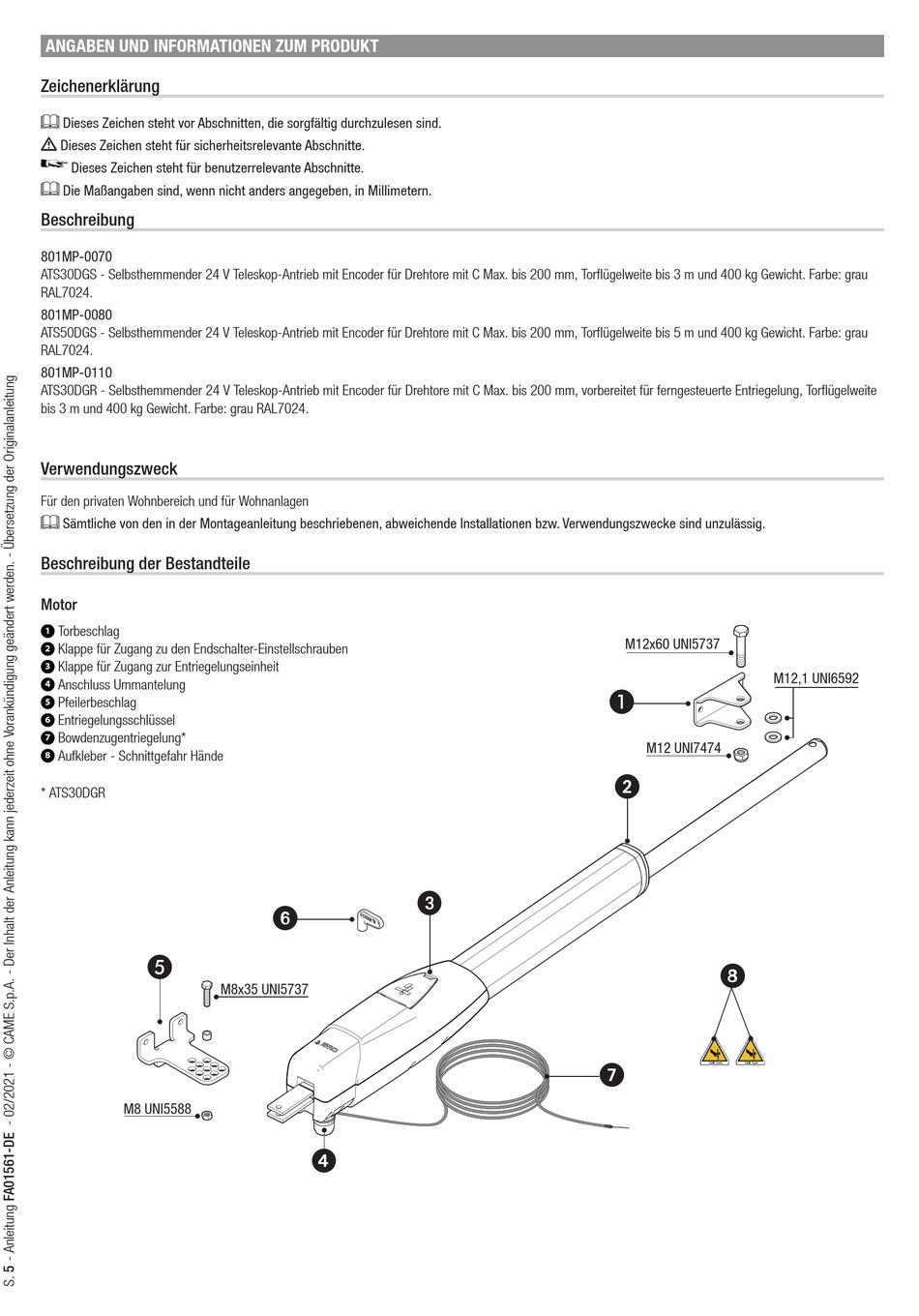

Beschreibung der Bestandteile

Motor
1
Torbeschlag
2
Klappe für Zugang zu den Endschalter-Einstellschrauben
3
Klappe für Zugang zur Entriegelungseinheit
4
Anschluss Ummantelung
5
Pfeilerbeschlag
6
Entriegelungsschlüssel
7
Bowdenzugentriegelung*
8
Aufkleber - Schnittgefahr Hände
* ATS30DGR
E
M8 UNI5588
6
M8x35 UNI5737
4
3
M12x60 UNI5737
M12,1 UNI6592
A
M12 UNI7474
2
8
7
