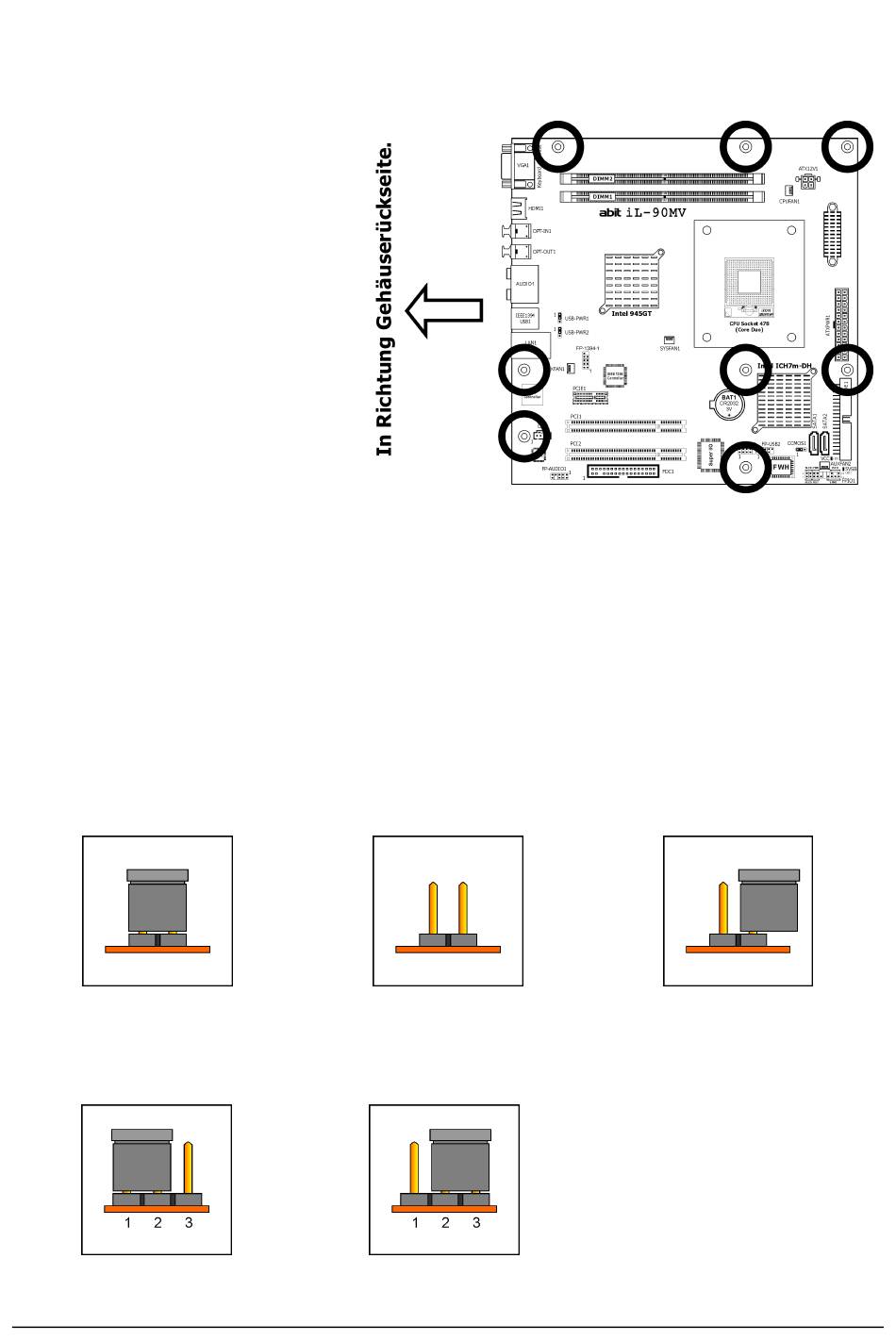

Motherboard installieren:
1. Lokalisieren Sie alle
Schraublöcher des
Motherboards und Gehäuses.
2. Setzen Sie alle benötigten
Stiftschrauben und
Abstandhalter an das Gehäuse
und ziehen Sie sie fest.
3. Richten Sie die E/A-Buchsen
des Motherboards mit der
Gehäuserückseite aus.
4. Richten Sie alle Schraublöcher
des Motherboards mit den
Stiftschrauben und
Abstandhaltern des Gehäuses
aus.
5. Installieren Sie das
Motherboard mithilfe der
Schrauben und ziehen Sie diese
fest.
※ Um Kurzschlüsse des PCB-Schaltkreses zu vermeiden, ENTFERNEN Sie bitte die
Metalpinne bzw. Abstandhalter, wenn sie schon auf der Gehäusebasis befestigt
sind und keine Befestigungslöcher zur Ausrichtung mit dem Motherboard
aufweisen.
2.3 Jumper-Einstellungen überprüfen
Bei einem 2-pol. Jumper stecken Sie den Jumper auf beide Kontakte, um diesen zu
SCHLIESSEN (SHORT). Nehmen Sie den Jumper ab oder stecken Sie ihn auf nur einen Kontakt
(für späteren Gebrauch), um diesen zu ÖFFNEN (OPEN).
GESCHLOSSEN
Bei einem 3-pol. Jumper können Sie Kontakte 1~2 oder 2~3 durch Einstecken des Jumpers
schließen.
Kontakt 1~2 GESCHLOSSEN
2-2
OFFEN
Kontakt 2~3 GESCHLOSSEN
OFFEN
iL-90MV
