Funktionen an der Rückseite der Mbox 2 Pro
Abbildung 2 zeigt die Ein- und Ausgänge auf der Rückseite der Mbox 2 Pro.
Eingang 1 und 2
Mic/Line 2
Mic/Line 1

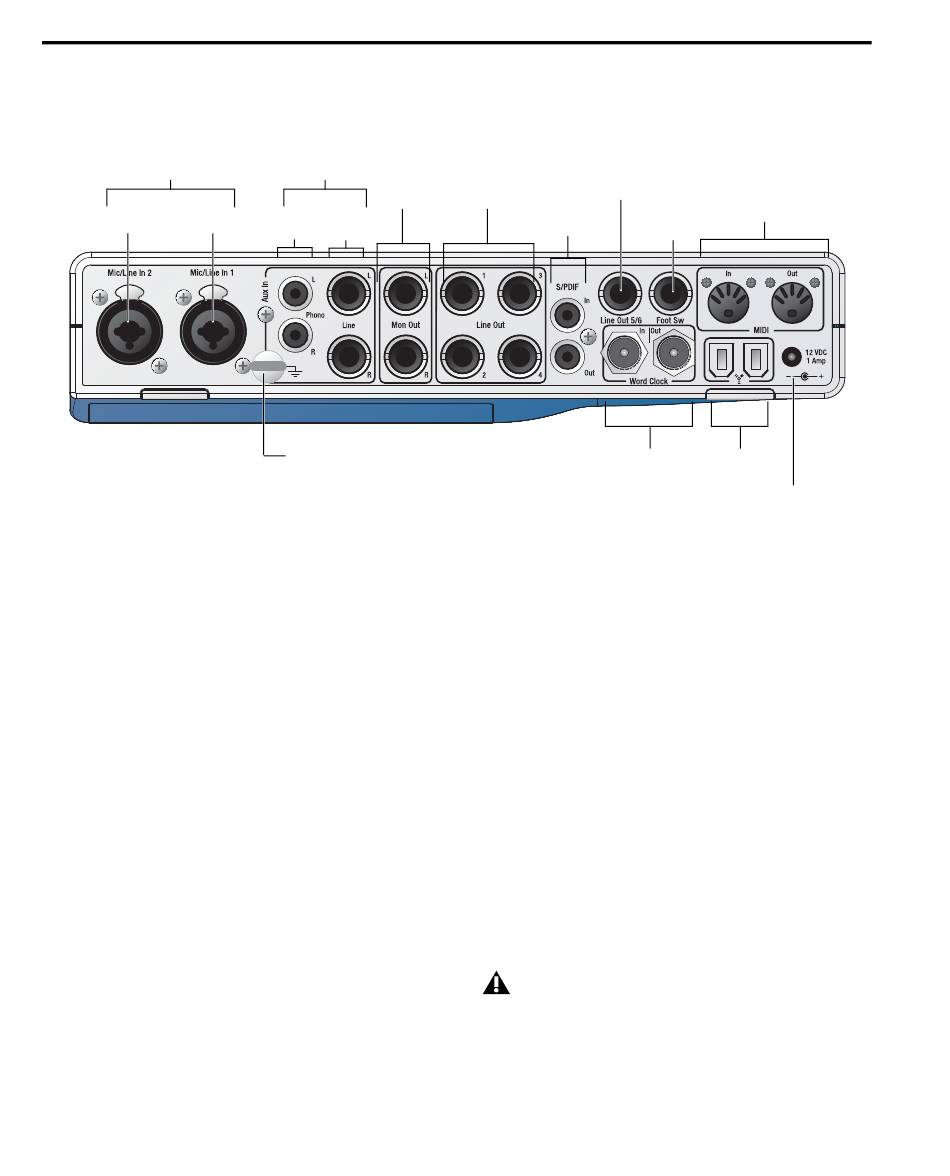

Abbildung 2: Rückseite der Mbox 2 Pro
Die Rückseite der Mbox 2 Pro verfügt über
folgende Funktionen:
Stromversorgung (Gleichstrom)
Dieser Anschluss versorgt die Mbox 2 Pro über
das mitgelieferte Netzteil mit Strom. Obwohl
eine externe Stromversorgung nicht immer
erforderlich ist, sollten Sie diese jedoch nutzen,
wenn der 1394-Bus das System nicht
ausreichend mit Strom versorgen kann oder um
die Batterie eines tragbaren Computers zu
schonen.
FireWire (1394)-Anschluss
Über diesen standardmäßigen FireWire 1394-
Anschluss wird die Mbox 2 Pro am Computer
angeschlossen. Ein 6-Pin-FireWire-Kabel
befindet sich im Lieferumfang der Mbox 2 Pro.
36
Mbox 2 Pro Installationshandbuch
Aux In (3–4)
Abhöraus-
gänge (1–2) gänge (1–4)
Line-
Phono-
Eingänge
Eingänge
(L und R)
(L und R)
Erdungsklemme
Line-Aus-
Line Out
(5–6)
Digitaler S/PDIF-
Eingang/Ausgang
Word Clock In/Out
Die Mbox 2 Pro kann ausschließlich über die
1394-Verbindung mit dem Computer betrieben
werden oder über ein externes Netzteil (im
Lieferumfang des Systems enthalten).
4-Pin-FireWire-Kabel
Im Lieferumfang der Mbox 2 Pro ist ein 6-Pin-
zu-6-Pin-FireWire-Kabel enthalten. Einige
Windows-Laptops verfügen über einen 4-Pin-
FireWire-Anschluss. Um die Mbox 2 Pro mit
diesen Computern zu verwenden, benötigen Sie
ein 4-Pin-zu-6-Pin-Kabel. Sie erhalten dieses
Kabel (Modell-Nr. CS625) von einem
autorisierten Digidesign-Händler oder online
über den DigiStore (www.digidesign.com).
Sie können dieses Kabel auch in einem
Computerladen kaufen. Die maximale
unterstützte Länge des Kabels für FireWire
(IEEE-1394) beträgt 4,3 Meter.
MIDI I/O
Fußschalter
FireWire
Netz-
