6
Installation

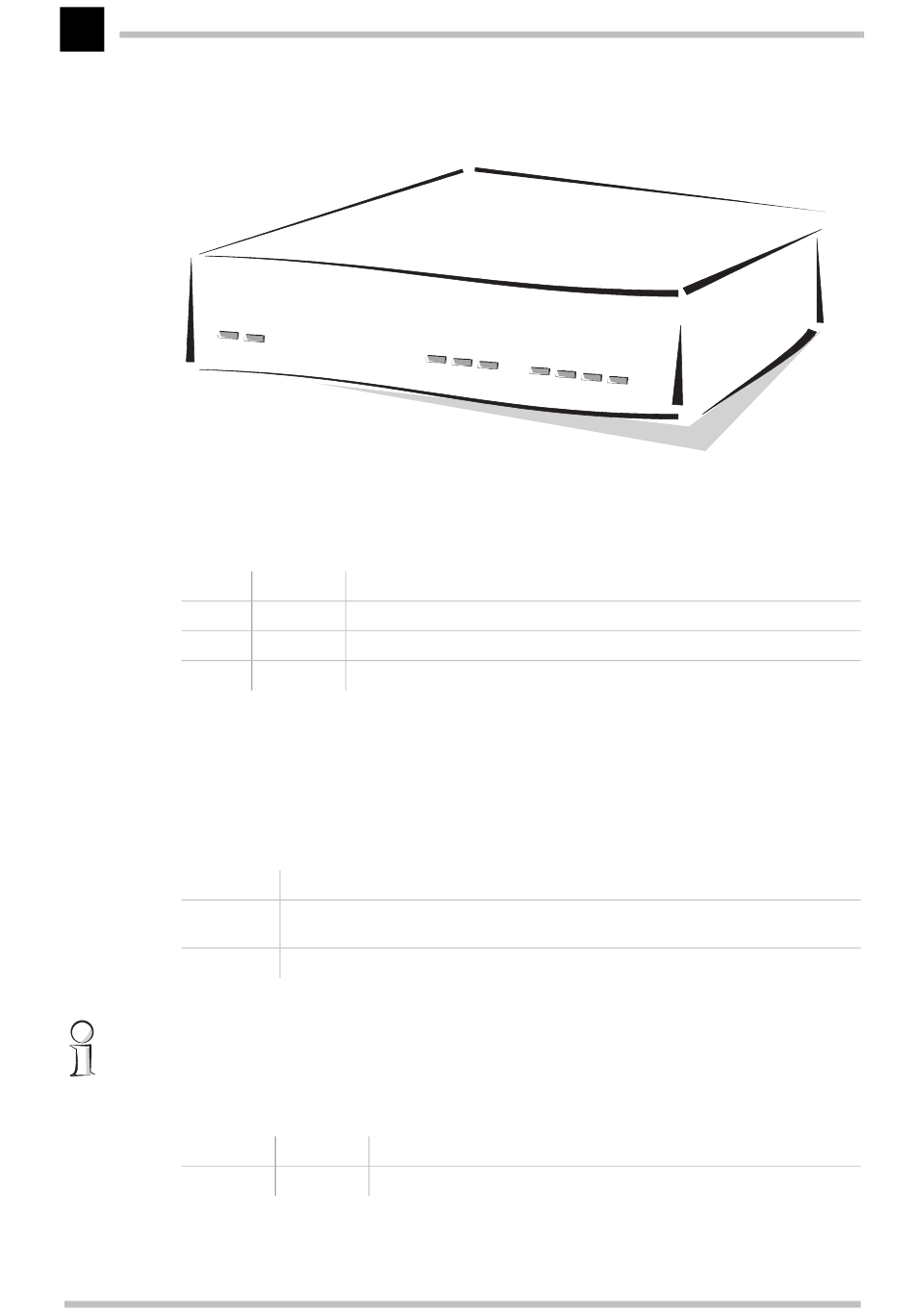

An der Vorderseite finden Sie als Anzeigeelemente einige Leuchtdioden (LEDs).
Power/Msg
Diese LED wird beim Einschalten der Versorgungsspannung einmal kurz eingeschaltet.
Nach dem Selbsttest wird dann entweder ein evtl. festgestellter Fehler als Blinkcode
ausgegeben, oder aber das Gerät geht in Betrieb, und die LED leuchtet konstant.
aus
rot
rot
rot
DSL-Rx/Tx
Diese gelbe LED zeigt die Datenbewegungen auf der DSL-Verbindung an.
Diese grüne LED zeigt an, daß die Ethernet-Verbindung zwischen ELSA LANCOM DSL/10
DSL-Link
Office und DSL-Anschluß in Ordnung ist.
DSL-Chan
Diese LED zeigt den Zustand der DSL-Verbindung zur Vermittlungsstelle an:
aus
rot
grün
Solange die LED 'DSL-Chan' grün leuchtet, ist die Verbindung aktiv und gebührenpflich-
tig!
LAN-Tx, -Rx,
Diese LEDs zeigen die entsprechenden Zustände des Netzwerk-Controllers an:
LAN-Coll, -Link
LAN-FDpx, -Fast
LAN-Rx/Tx
LAN-Coll
ELSA LANCOM DSL/10 Office
Gerät abgeschaltet
1 x kurz
Bootvorgang (Test und Laden) begonnen
blinkend
Anzeige eines Bootfehlers (im Blinkcode kodiert)
Gerät betriebsbereit
ELSA LANCOM DSL/10 Office hat kein Login bei der Vermitllungsstelle angefordert
ELSA LANCOM DSL/10 Office hat ein Login bei der Vermitllungsstelle angefordert, das
Login wird durchgeführt
Das Login war erfolgreich, die Verbindung zum Provider ist hergestellt.
gelb
Datenpaket vom Gerät an das LAN oder vom LAN an das Gerät gesendet
rot
Sendekollision
