5.4 Auswerteelektronik mit externem Core-
Prozessor verdrahten
1.
2.
3.
4.
54
Wird der Core Prozessor in einem Ex-Bereich installiert, sind die geltenden
Anforderungen für Ex-Bereiche zu beachten.
Der Kabellänge zwischen Core Prozessor und Auswerteelektronik entsprechender
Adernquerschnitt.
Tabelle 5-1: Adernquerschnitt
Adernquerschnitt
2
VDC 0,35 mm (22 AWG)
2
VDC 0,5 mm (20 AWG)
2
VDC 0,8 mm (18 AWG)
2
RS-485 0,35 mm (22 AWG) oder größer
Wenn Sie eine von Micro Motion gelieferte Kabelverschraubung am Core-Prozessor
Gehäuse montieren, verwenden Sie die für die 4-adrige-Kabeleinführung passende
Kabelverschraubung.

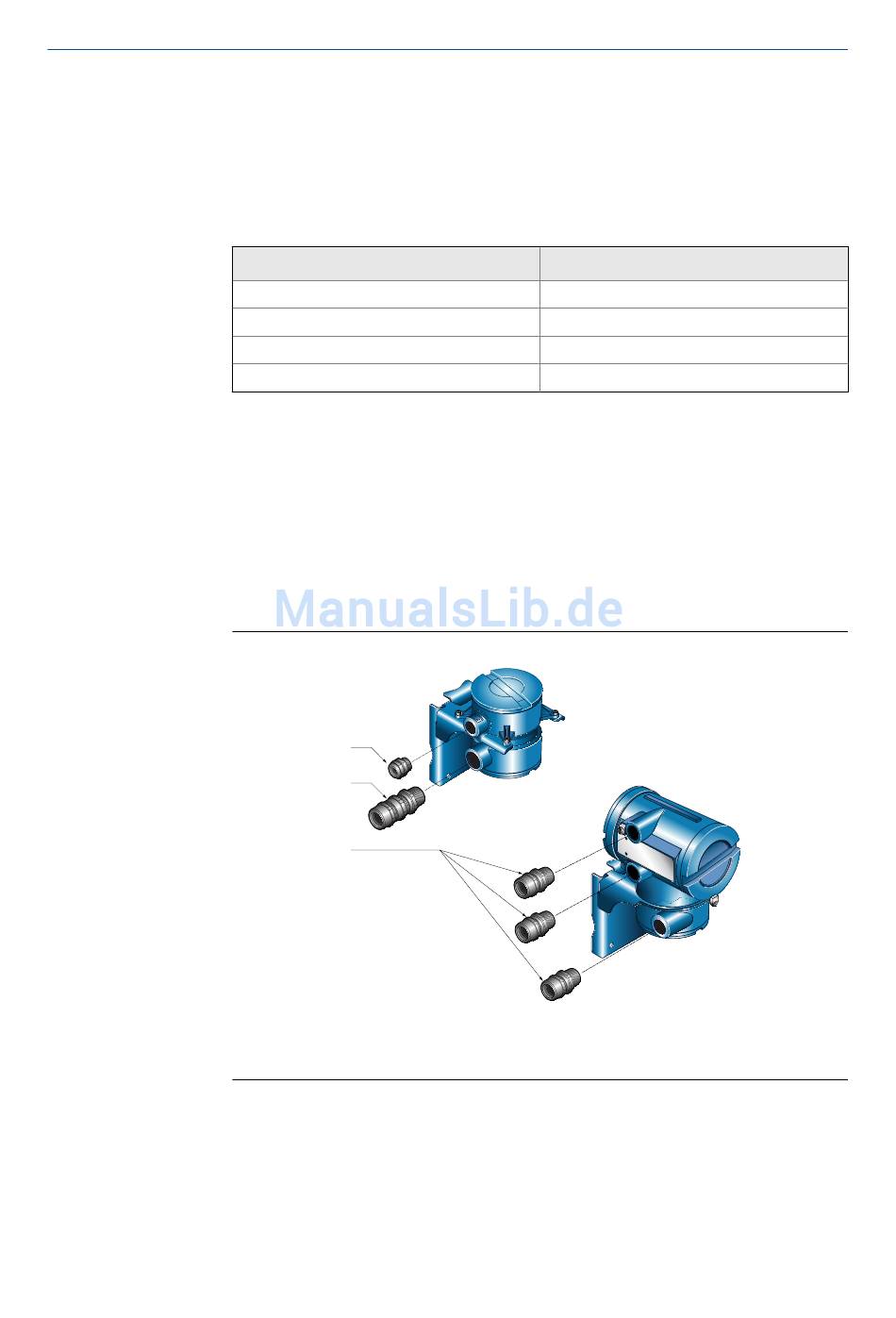

Abbildung 5-8: Zuordnung der Kabelverschraubungen
A
B
C
A. Kabelverschraubung für 4-adrige Kabeleinführung
B. 3/4"-14 NPT Kabelverschraubung für 9-adrige Kabeleinführung
C. 1/2"-14 NPT oder M20 x 1,5 Kabelverschraubungen für Auswerteelektronik
Kabel gemäß Beschreibung in der Dokumentation des Sensors am Core-Prozessor
anschließen.
Die Leitungen vom externen Core-Prozessor durch die Kabeleinführung verlegen.
Die Leitungen an den entsprechenden Klemmen des Verbindungssteckers
anschließen.
Maximale Kabellänge
90 m (300 ft.)
150 m (500 ft.)
300 m (1000 ft.)
300 m (1000 ft.)
®
Micro Motion Modell 1700 und 2700
