Montage und Sensorverkabelung für integrierte Installationen
2.3
Bedieninterface auf der Auswerteelektronik
drehen (optional)
Der Digitalanzeiger kann am Elektronikmodul der Auswerteelektronik um 90° oder 180°
von der Originalposition gedreht werden.

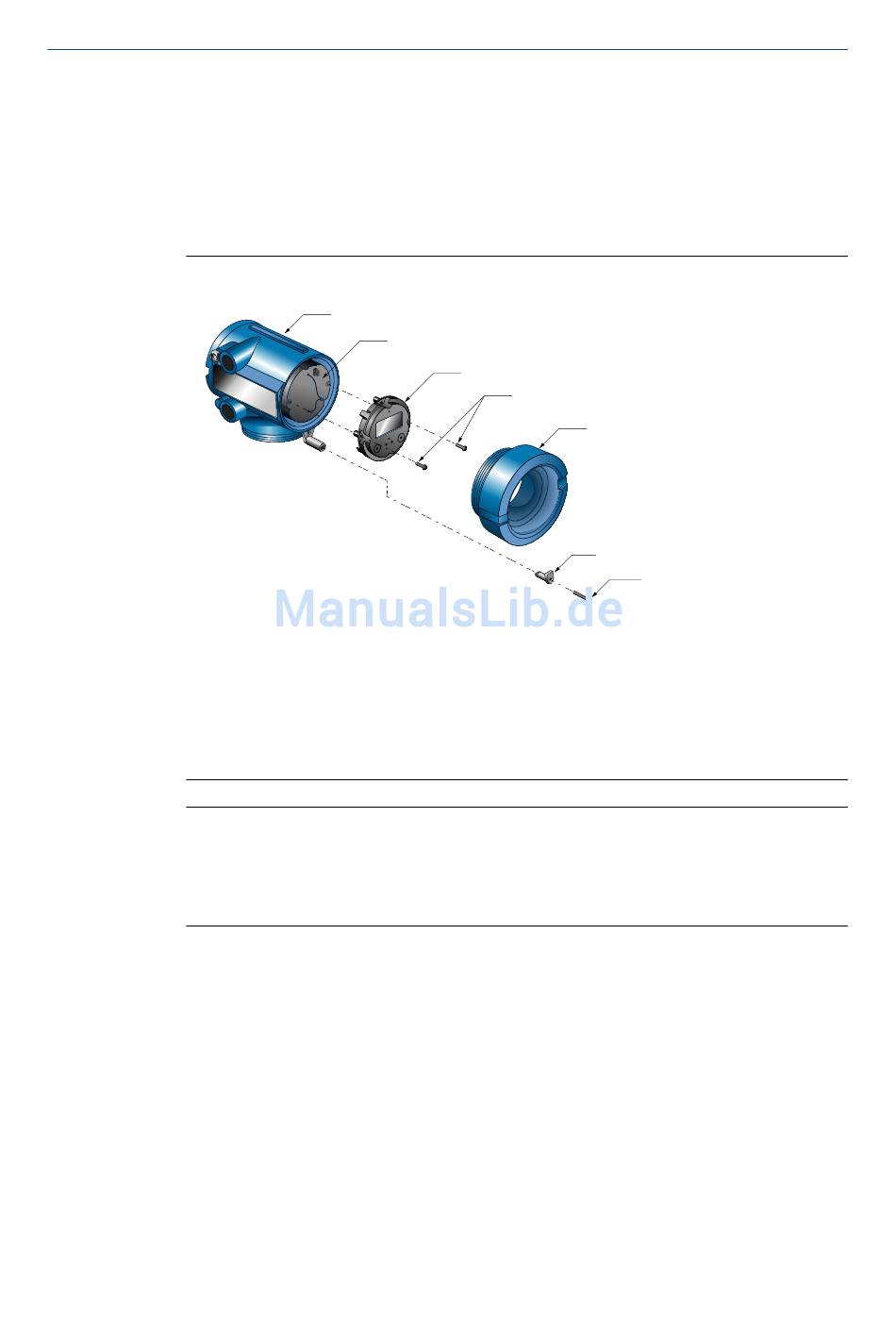

Abbildung 2-2:
A.
B.
C.
D.
E.
F.
G.
Anmerkungen
•
•
Verfahren
1.
2.
3.
4.
5.
12
Display-Komponenten
A
B
Gehäuse der Auswerteelektronik
Untere Einfassung
Anzeigemodul
Display-Schrauben
Abschlussdeckelklammer
Kopfschraube
Display-Abdeckung
Bei Verwendung der optischen Tasten müssen Sie auf der Oberfläche über den optischen
Tasten einen Kreisdurchmesser von mindestens 8 mm abdecken. Die Verwendung Ihres
Daumens kann hier effektiver sein, da der Daumen über eine größere Grundfläche verfügt.
Bei abgenommener Gehäuseabdeckung funktionieren die optischen Tasten nicht.
Schalten Sie die Spannungsversorgung zum Gerät ab.
Lösen Sie die Abschlussdeckelklammer durch Entfernen der Kopfschraube.
Drehen Sie die Display-Abdeckung gegen den Uhrzeigersinn, um sie vom
Hauptgehäuse abzunehmen.
Halten Sie das Anzeigemodul fest und lösen (und falls erforderlich entfernen) Sie
dabei vorsichtig die halb-unverlierbaren Display-Schrauben.
Ziehen Sie das Anzeigemodul vorsichtig aus dem Hauptgehäuse, bis die
Stiftklemmen der unteren Einfassung vom Anzeigemodul getrennt sind.
C
D
G
E
Micro Motion
F
®
Modell 1700 und 2700
