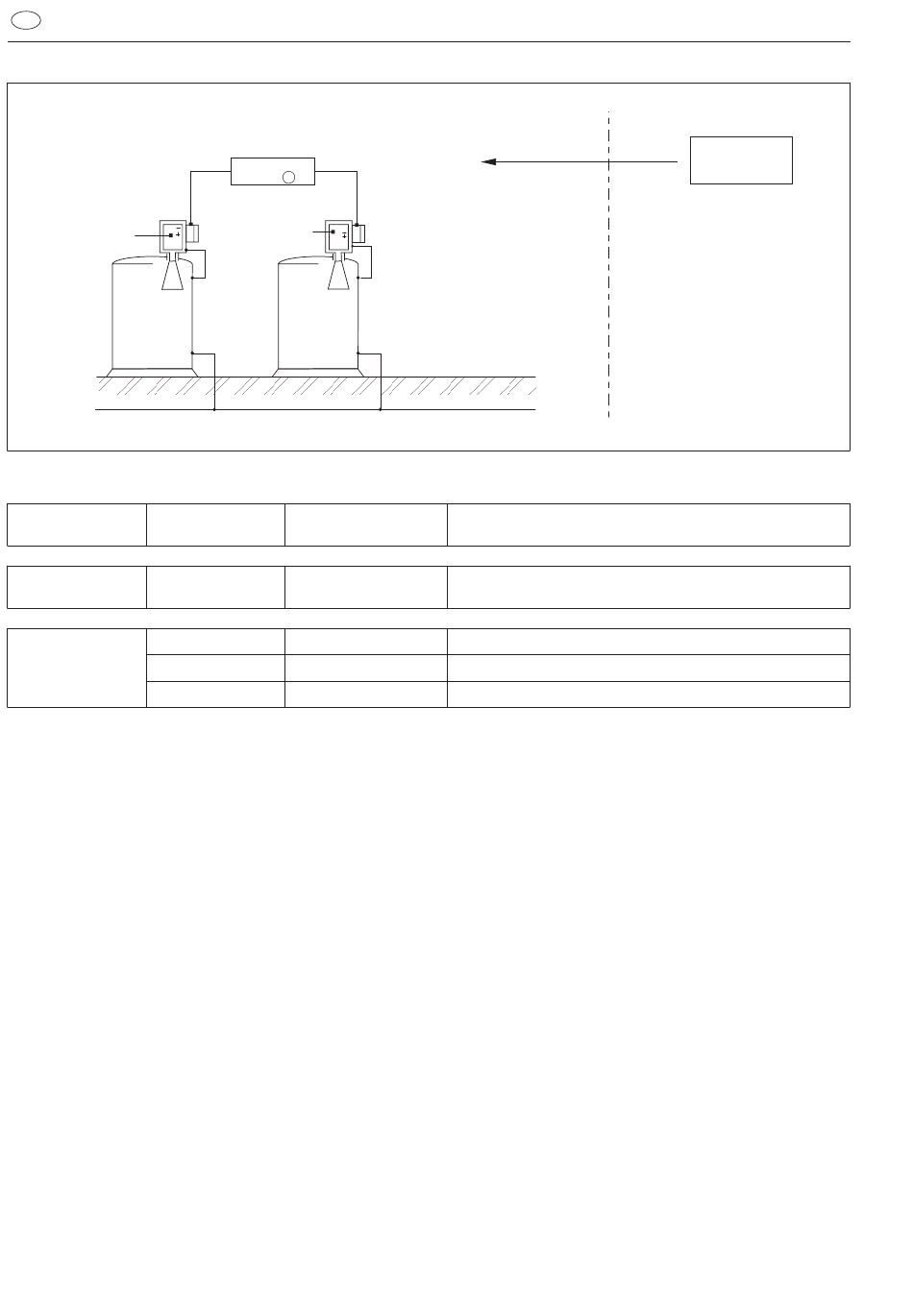

Endress+Hauser micropilot FMR 230 V Sicherheitshinweise Seite 16

es XA 020F-A
Compartimento electrónico
EEx ia elementos
electrónicos HART
Depósito
Zona
deflagrante
Zona 0
Ue ≤ 30 V
Alimentación
Um ≤ 250 VCA
eléctrica
Compartimento T12
Versión FMR 230V-........C
FMR 230V-........D
FMR 230V-........F
Notas sobre seguridad para instalación en zonas de riesgo:
1) Proceda con la instalación siguiendo las instrucciones del fabricante y cualquier otra norma y pauta aplicables.
2) El equipo Micropilot debe conectarse al sistema local de conexión a masa equipotencial.
El circuito de entrada está conectado galvánicamente al compartimento.
3) La dependencia de la temperatura ambiente permitida para el compartimento electrónico, con respecto al tipo de
aplicación y clasificación de temperatura, se recoge en las Tablas 1 y 2.
4) En caso de que el compartimento sea centrado de nuevo, asegúrese de volver a apretar el tornillo de fijación;
consulte el manual de funcionamiento.
5) Debe pegarse una etiqueta en el compartimento terminal con la leyenda:
" No abrir en atmósferas explosivas si la alimentación está conectada."
2
Zona deflagrante
Compartimento de
conexiones (EEx e)
5
Compartimento electrónico
EEx ia elementos
electrónicos HART
Depósito
Zona
deflagrante
Zona 1
Sistema de puesta a tierra de la instalación (en la imagen, modelo alemán)
Compartimento de
conexiones (EEx e)
–40 °C ≤ Tamb ≤ 75 °C
–40 °C ≤ Tamb ≤ 200 °C
–40 °C ≤ Tamb ≤ 200 °C
–40 °C ≤ Tamb ≤ 350 °C
5)
Ver nota
Con o sin módulo opcional de funcionamiento
e indicación VU 330
Consulte el modo de uso en la tabla
Consulte el modo de uso en la tabla
Consulte el modo de uso en la tabla
Micropilot FMR 230V
Zona no peligrosa
Alimentación
eléctrica
Endress+Hauser
