Endress+Hauser micropilot FMR 230 V Sicherheitshinweise Seite 12

fr
XA 020F-A

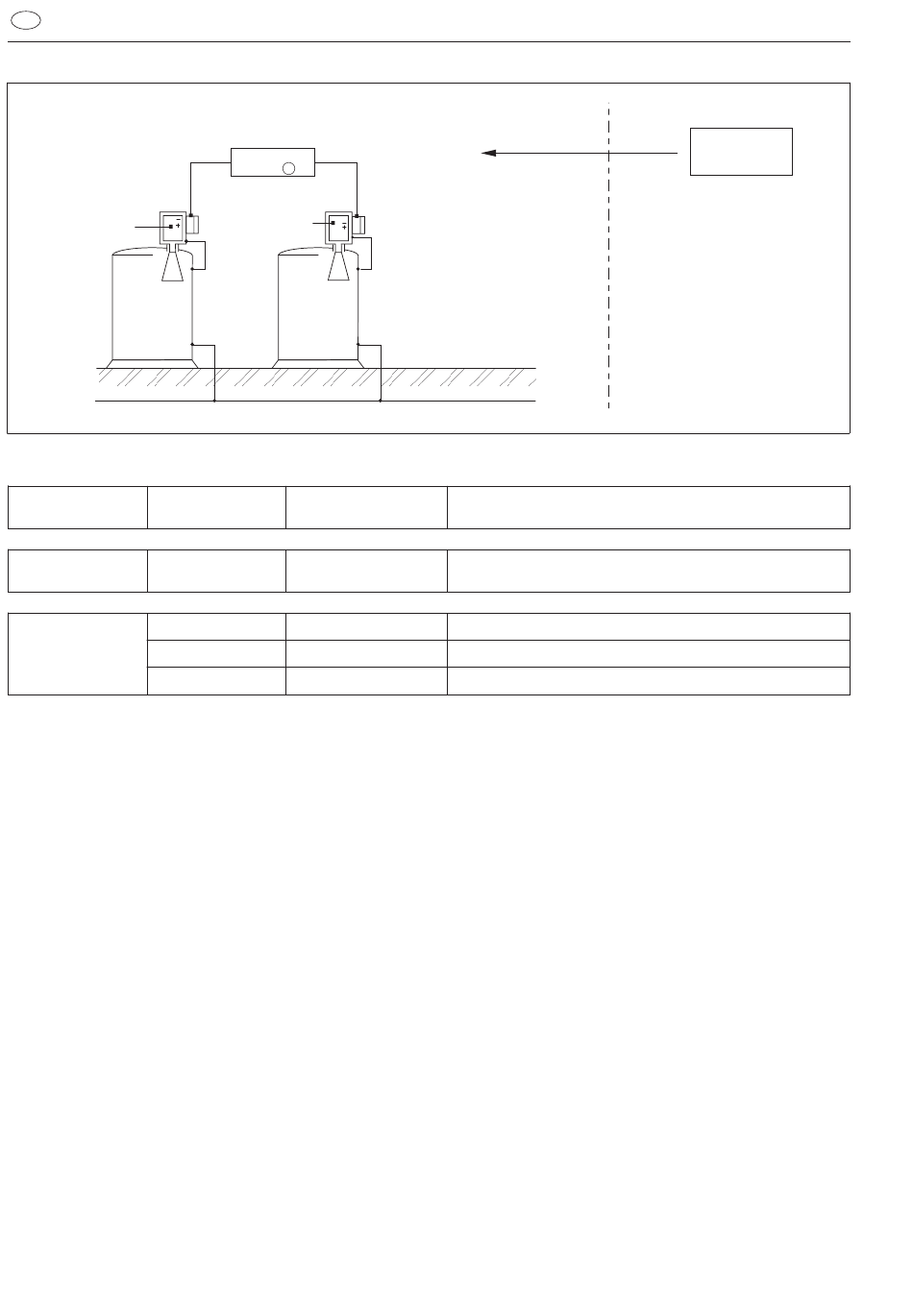

Zone explosible
Compartiment
de l'électronique
EEx ia
Electronique
Réservoir
zone 0
Ue ≤ 30 V
Tension
Um ≤ 250 VAC
d'alimentation
Boîtier T12
Exécution FMR 230V-........C
FMR 230V-........D
FMR 230V-........F
Conseils de sécurité pour l'installation en zones explosibles :
1) Installer d'après les instructions du fabricant et les normes et règles en vigueur.
2) Le Micropilot doit être intégré dans la compensation de potentiel locale (PAL).
Le circuit d'entrée est galvaniquement relié au boîtier.
3) La relation entre la température ambiante admissible pour le boîtier de l'électronique en fonction de l'application et
des classes de température est indiquée dans les tableaux (tab. 1 et tab. 2).
4) Après l'orientation du boîtier (rotation), il convient de bien resserrer la vis de verrouillage (voir manuel de mise en service).
5) Couvercle du compartiment de raccordement :
"Ne pas ouvrir sous tension en atmosphère explosible" .
2
Compartiment de
raccordement (EEx e)
5
Compartiment
de l'électronique
EEx ia
Electronique
Réservoir
zone 1
Compensation de potentiel locale
Compartiment de
raccordement (EExe)
–40 °C ≤ Tu ≤ 75 °C
–40 °C ≤ Tu ≤ 200 °C
–40 °C ≤ Tu ≤ 200 °C
–40 °C ≤ Tu ≤ 350 °C
5)
Tenir compte de la remarque
Au choix avec ou sans module d'affichage
et de commande VU 330
Application voir tableau
Application voir tableau
Application voir tableau
Micropilot FMR 230V
Zone non explosible
Tension
d'alimentation
Endress+Hauser
