Proline Promass E 100 Modbus RS485
Endress+Hauser
Modbus RS485 eigensicher
1
2
A
B
5
16

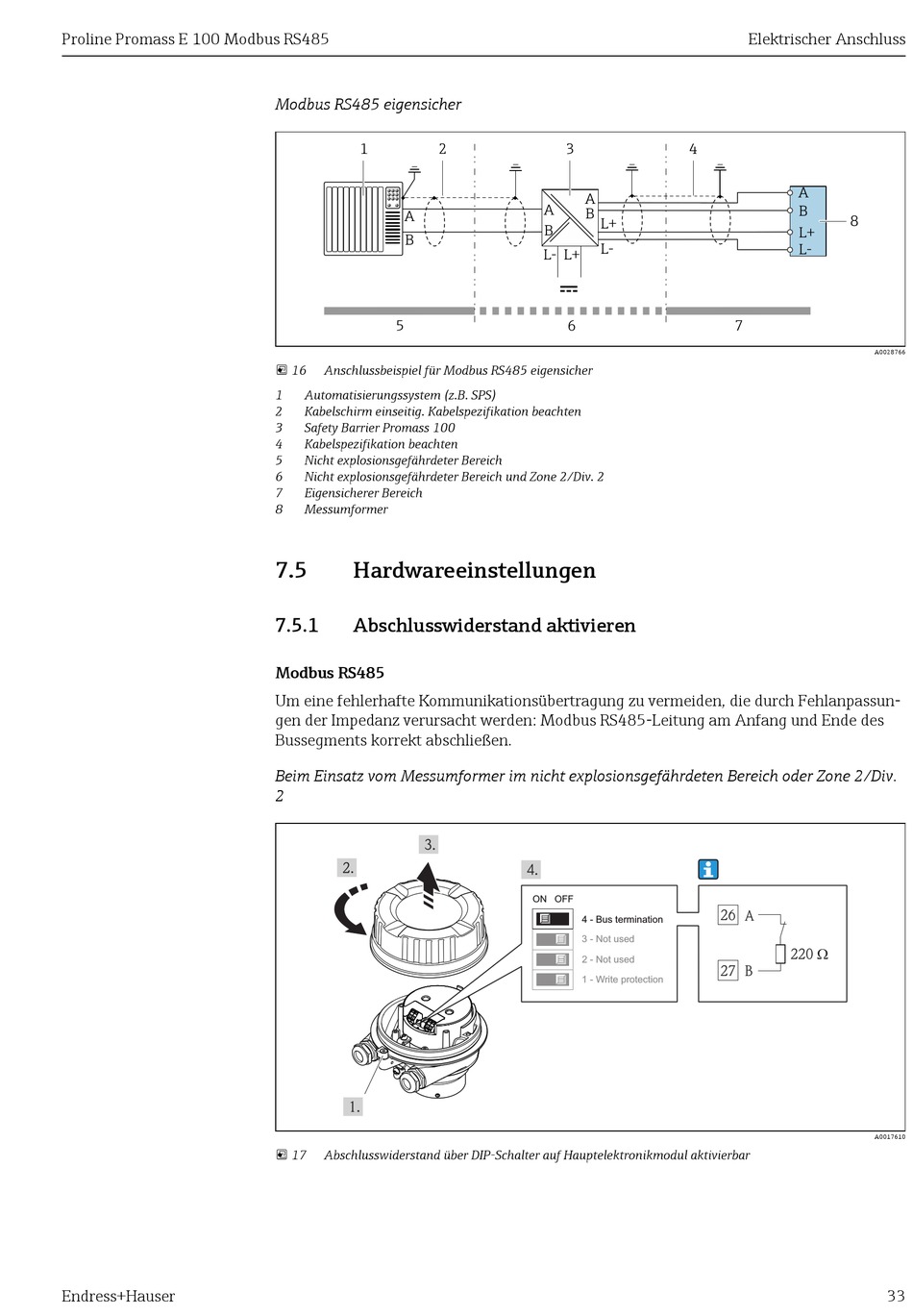

Anschlussbeispiel für Modbus RS485 eigensicher
1
Automatisierungssystem (z.B. SPS)
2
Kabelschirm einseitig. Kabelspezifikation beachten
3
Safety Barrier Promass 100
4
Kabelspezifikation beachten
5
Nicht explosionsgefährdeter Bereich
6
Nicht explosionsgefährdeter Bereich und Zone 2/Div. 2
7
Eigensicherer Bereich
8
Messumformer
7.5
Hardwareeinstellungen
7.5.1
Abschlusswiderstand aktivieren
Modbus RS485
Um eine fehlerhafte Kommunikationsübertragung zu vermeiden, die durch Fehlanpassun-
gen der Impedanz verursacht werden: Modbus RS485-Leitung am Anfang und Ende des
Bussegments korrekt abschließen.
Beim Einsatz vom Messumformer im nicht explosionsgefährdeten Bereich oder Zone 2/Div.
2
17
Abschlusswiderstand über DIP-Schalter auf Hauptelektronikmodul aktivierbar
3
4
A
A
B
L+
B
L-
L- L+
6
ON
OFF
4 - Bus termination
3 - Not used
2 - Not used
1 - Write protection
Elektrischer Anschluss
A
B
8
L+
L-
7
A0028766
26
A
220 W
27
B
A0017610
33
