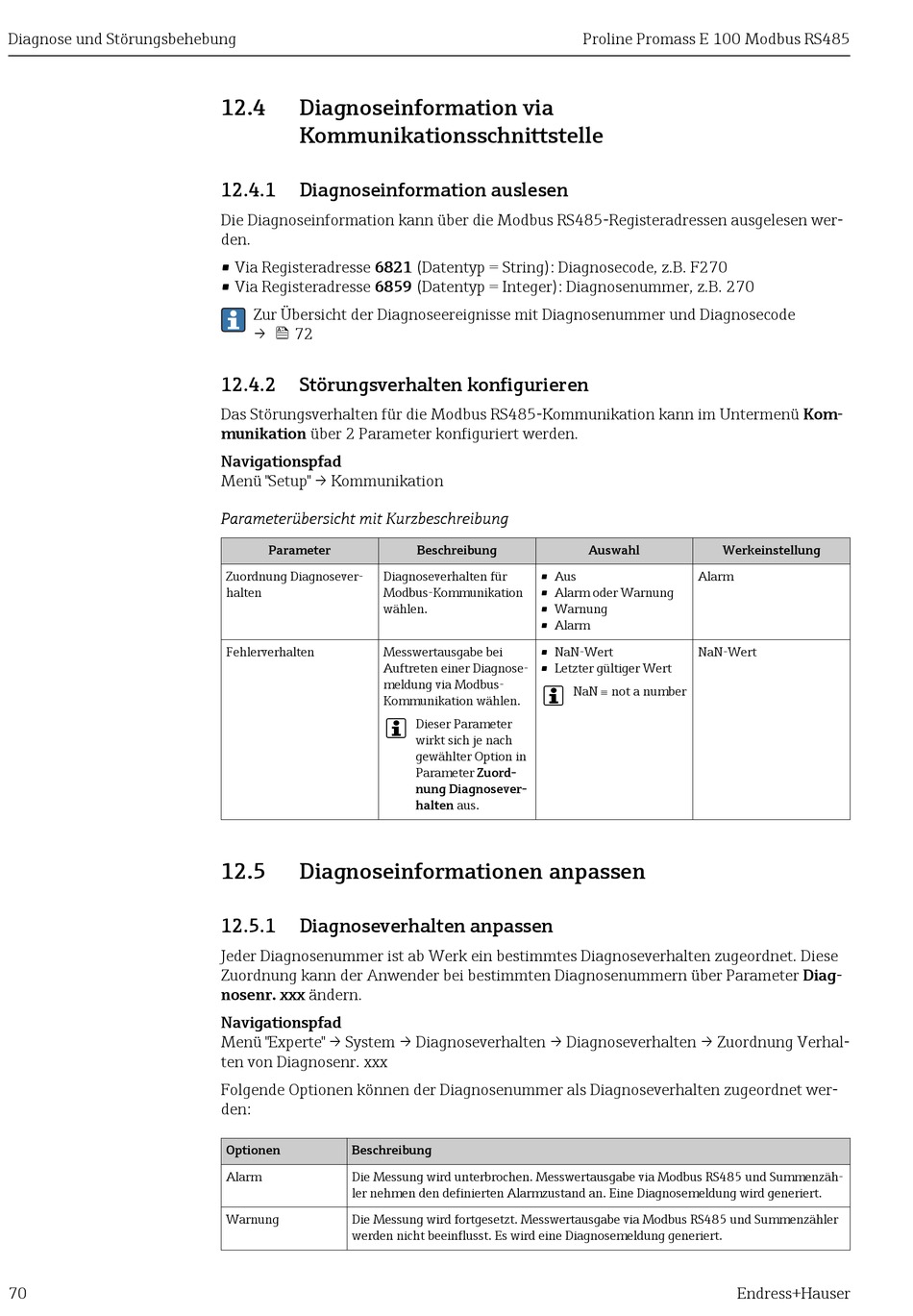

Diagnose und Störungsbehebung
70
12.4
Diagnoseinformation via
Kommunikationsschnittstelle
12.4.1
Diagnoseinformation auslesen
Die Diagnoseinformation kann über die Modbus RS485-Registeradressen ausgelesen wer-
den.
• Via Registeradresse 6821 (Datentyp = String): Diagnosecode, z.B. F270
• Via Registeradresse 6859 (Datentyp = Integer): Diagnosenummer, z.B. 270
Zur Übersicht der Diagnoseereignisse mit Diagnosenummer und Diagnosecode
→ 72
12.4.2
Störungsverhalten konfigurieren
Das Störungsverhalten für die Modbus RS485-Kommunikation kann im Untermenü Kom-
munikation über 2 Parameter konfiguriert werden.
Navigationspfad
Menü "Setup" → Kommunikation
Parameterübersicht mit Kurzbeschreibung
Parameter
Zuordnung Diagnosever-
Diagnoseverhalten für
halten
Modbus-Kommunikation
wählen.
Fehlerverhalten
Messwertausgabe bei
Auftreten einer Diagnose-
meldung via Modbus-
Kommunikation wählen.
12.5
Diagnoseinformationen anpassen
12.5.1
Diagnoseverhalten anpassen
Jeder Diagnosenummer ist ab Werk ein bestimmtes Diagnoseverhalten zugeordnet. Diese
Zuordnung kann der Anwender bei bestimmten Diagnosenummern über Parameter Diag-
nosenr. xxx ändern.
Navigationspfad
Menü "Experte" → System → Diagnoseverhalten → Diagnoseverhalten → Zuordnung Verhal-
ten von Diagnosenr. xxx
Folgende Optionen können der Diagnosenummer als Diagnoseverhalten zugeordnet wer-
den:
Optionen
Beschreibung
Alarm
Die Messung wird unterbrochen. Messwertausgabe via Modbus RS485 und Summenzäh-
ler nehmen den definierten Alarmzustand an. Eine Diagnosemeldung wird generiert.
Warnung
Die Messung wird fortgesetzt. Messwertausgabe via Modbus RS485 und Summenzähler
werden nicht beeinflusst. Es wird eine Diagnosemeldung generiert.
Proline Promass E 100 Modbus RS485
Beschreibung
• Aus
• Alarm oder Warnung
• Warnung
• Alarm
• NaN-Wert
• Letzter gültiger Wert
NaN º not a number
Dieser Parameter
wirkt sich je nach
gewählter Option in
Parameter Zuord-
nung Diagnosever-
halten aus.
Auswahl
Werkeinstellung
Alarm
NaN-Wert
Endress+Hauser
