Montage
Dichtungen montieren
VORSICHT
L
Bildung einer elektrisch leitenden Schicht auf der Messrohr-Innenseite möglich!
Kurzschlussgefahr des Messsignals.
Keine elektrisch leitenden Dichtungsmassen wie Graphit verwenden.
Bei der Montage von Dichtungen folgende Punkte beachten:
• Montierte Dichtungen nicht in den Rohrleitungsquerschnitt hineinragen lassen.
• Bei Verwendung von DIN-Flanschen: Nur Dichtungen nach DIN EN 1514-1 verwenden.
• Bei Messrohrauskleidung "PFA": Grundsätzlich keine zusätzlichen Dichtungen erforderlich.
• Bei Messrohrauskleidung "PTFE": Grundsätzlich keine zusätzlichen Dichtungen erforderlich.
Erdungskabel/Erdungsscheiben montieren
Informationen zum Potenzialausgleich und detaillierte Montagehinweise für den Einsatz von
Erdungskabeln/Erdungsscheiben beachten →  28.
Schrauben-Anziehdrehmomente
Detaillierte Angaben zu den Schrauben-Anziehdrehmomenten: Betriebsanleitung zum
Gerät, Kapitel "Messaufnehmer montieren"
6.2.4

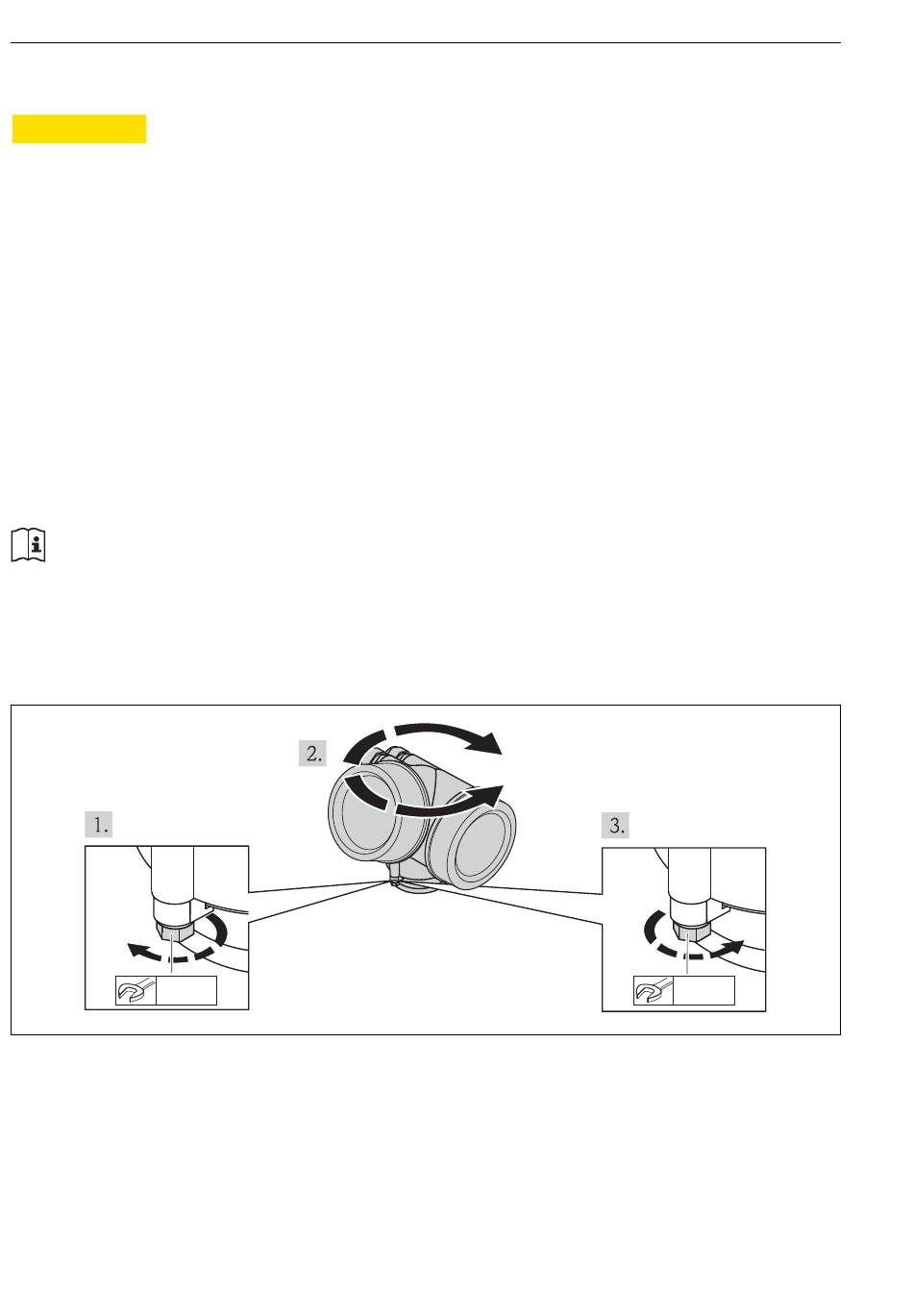

Messumformergehäuse drehen
Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern kann das Messumfor-
mergehäuse gedreht werden.
8 mm
6.2.5

Anzeigemodul drehen

Um die Ablesbar- und Bedienbarkeit zu erleichtern kann das Anzeigemodul gedreht werden.
18
max. 350°
Proline Promag P 200
8 mm
A0013713
Endress+Hauser
