Einbaulage - Endress+Hauser Proline Promag P 200 Kurzanleitung

Proline Promag P 200
und somit mögliche Schäden am Messrohr. Diese Maßnahme verhindert zudem ein Abreißen
des Flüssigkeitsstroms in der Rohrleitung.

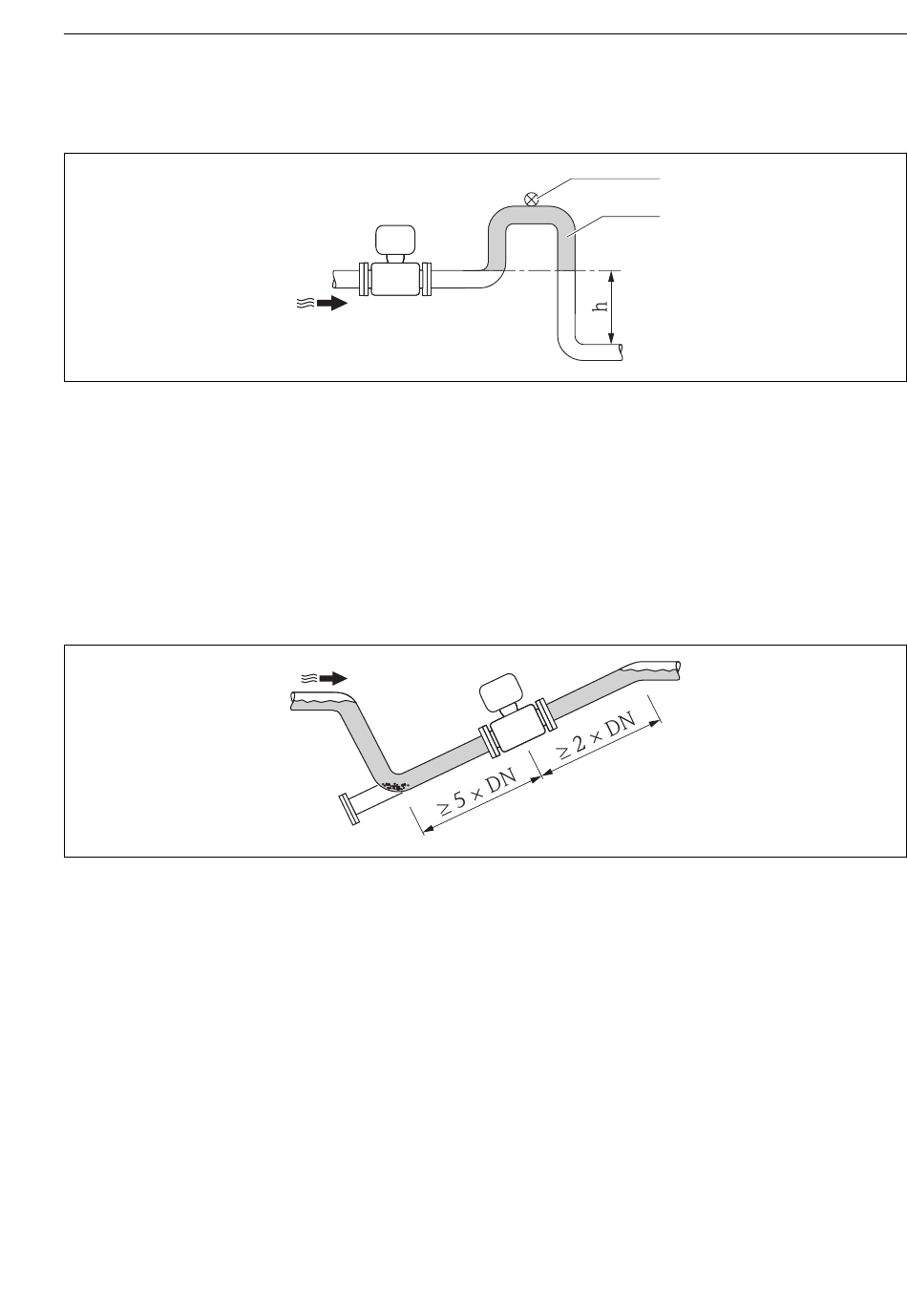

 3 Einbau in eine Fallleitung
1 Belüftungsventil
2 Rohrleitungssiphon
h Länge der Fallleitung
Bei teilgefülltem Rohr
Bei teilgefüllter Rohrleitung mit Gefälle: Dükerähnliche Einbauweise vorsehen.

Einbaulage

Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre-
chend der Durchflussrichtung einzubauen.
Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen als auch stö-
rende Ablagerungen im Messrohr vermieden werden.
Endress+Hauser
1
2
Montage
A0017064
A0017063
13
