Endress+Hauser Proline Promass P 500 Betriebsanleitung

Endress+Hauser Proline Promass P 500 Betriebsanleitung

Coriolis-durchflussmessgerät
Vorschau ausblenden Andere Handbücher für Proline Promass P 500:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
BA01544D/06/DE/02.17
71373733
Gültig ab Version
01.01.zz (Gerätefirmware)
Products
Betriebsanleitung
Proline Promass P 500
Modbus RS485
Coriolis-Durchflussmessgerät
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Proline Promass P 500

Inhaltszusammenfassung für Endress+Hauser Proline Promass P 500

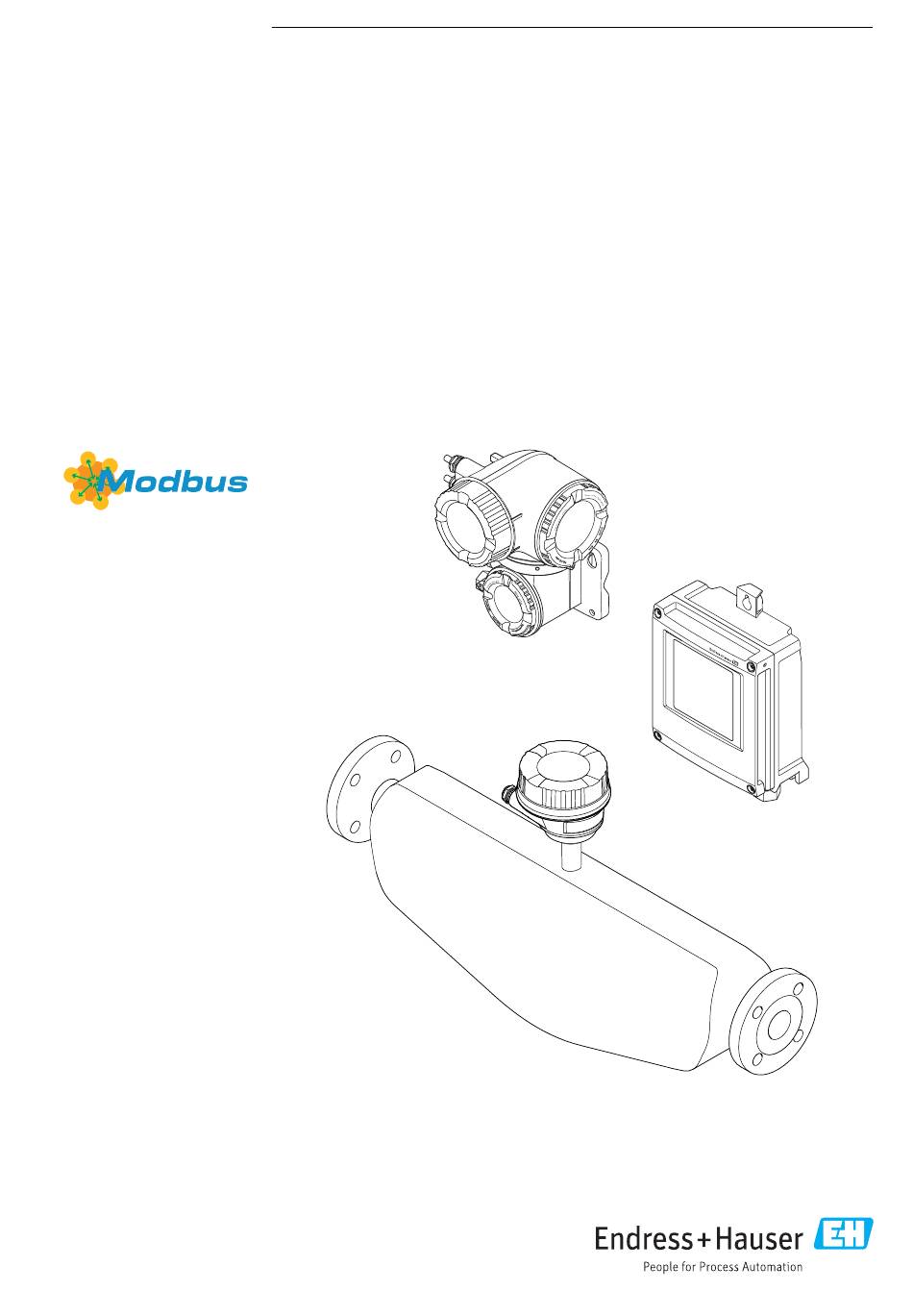

  • Seite 1 Products Solutions Services BA01544D/06/DE/02.17 71373733 Gültig ab Version 01.01.zz (Gerätefirmware) Betriebsanleitung Proline Promass P 500 Modbus RS485 Coriolis-Durchflussmessgerät...
  • Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...

  • Seite 3: Inhaltsverzeichnis

    Proline Promass P 500 Modbus RS485 Inhaltsverzeichnis Inhaltsverzeichnis Verpackungsentsorgung ....Hinweise zum Dokument ... . 6 Dokumentfunktion .
  • Seite 4 Inhaltsverzeichnis Proline Promass P 500 Modbus RS485 8.3.2 Navigieransicht ....67 10.3.12 Vor-Ort-Anzeige konfigurieren ..121 8.3.3 Editieransicht ....69 10.3.13 Schleichmenge konfigurieren .
  • Seite 5 13.2 Mess- und Prüfmittel ....192 13.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 193 14.1 Allgemeine Hinweise .

  • Seite 6: Hinweise Zum Dokument

    Hinweise zum Dokument Proline Promass P 500 Modbus RS485 Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebenszy- klus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.

  • Seite 7: Werkzeugsymbole

    Proline Promass P 500 Modbus RS485 Hinweise zum Dokument Symbol Bedeutung Leuchtdiode ist an. Leuchtdiode blinkt. 1.2.4 Werkzeugsymbole Symbol Bedeutung Torxschraubendreher Kreuzschlitzschraubendreher Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.

  • Seite 8: Dokumentation

    Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Zur detaillierten Auflistung der einzelnen Dokumente inklusive Dokumentationscode →...
  • Seite 9 Proline Promass P 500 Modbus RS485 Hinweise zum Dokument TRI-CLAMP® Eingetragene Marke der Firma Ladish & Co., Inc., Kenosha, USA Endress+Hauser...

  • Seite 10: Grundlegende Sicherheitshin

    Grundlegende Sicherheitshinweise Proline Promass P 500 Modbus RS485 Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣...

  • Seite 11: Restrisiken

    HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.

  • Seite 12: It-Sicherheit

    Grundlegende Sicherheitshinweise Proline Promass P 500 Modbus RS485 IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsan- leitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsmechanismen, um es gegen versehentliche Veränderung der Einstellungen zu schützen.

  • Seite 13: Zugriff Via Feldbus

    Proline Promass P 500 Modbus RS485 Grundlegende Sicherheitshinweise Anwenderspezifischer Freigabecode Der Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) kann durch den veränderbaren, anwenderspezifi- schen Freigabecode geschützt werden (→  150). Im Auslieferungszustand besitzt das Gerät keinen Freigabecode und entspricht dem Wert: 0000 (offen).

  • Seite 14: Zugriff Via Serviceschnittstelle Cdi-Rj45

    Grundlegende Sicherheitshinweise Proline Promass P 500 Modbus RS485 2.7.5 Zugriff via Serviceschnittstelle CDI-RJ45 Das Gerät kann über die Serviceschnittstelle CDI-RJ45 mit einem Netzwerk verbunden wer- den. Aufgrund gerätespezifischer Funktionen ist ein sicherer Betrieb des Geräts in einem Netzwerk gewährleistet. Es wird empfohlen die einschlägige Sicherheitskonzepte, wie zum Beispiel die des Bundes- amt für Sicherheit in der Informationstechnik, zu berücksichtigen.

  • Seite 15: Produktbeschreibung

    Proline Promass P 500 Modbus RS485 Produktbeschreibung Produktbeschreibung Die Messeinrichtung besteht aus einem Messumformer und einem Messaufnehmer. Mess- umformer und Messaufnehmer werden räumlich voneinander getrennt montiert. Sie sind über ein Verbindungskabel miteinander verbunden. Produktaufbau Zwei Geräteausführungen des Messumformers sind verfügbar.
  • Seite 16 Produktbeschreibung Proline Promass P 500 Modbus RS485 3.1.2 Proline 500 Signalübertragung: Analog Bestellmerkmal "Integrierte ISEM Elektronik", Option B "Messumformer" Für den Einsatz in Anwendungen, bei denen besondere Anforderungen aufgrund der Umgebungs- oder Betriebsbedingungen gefordert sind. Die Elektronik befindet sich im Messumformer, dadurch besonders geeignet: •...

  • Seite 17: Warenannahme Und Produktidenti

    • Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs! Die Techni- sche Dokumentation ist über Internet oder die Endress+Hauser Operations App ver- fügbar, siehe Kapitel "Produktidentifikation" →  18. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung:...

  • Seite 18: Messumformer-Typenschild

    • Die Kapitel "Weitere Standarddokumentation zum Gerät" →  8 und "Geräteabhängige Zusatzdokumentation" →  8 • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. 4.2.1 Messumformer-Typenschild Proline 500 –...
  • Seite 19 Proline Promass P 500 Modbus RS485 Warenannahme und Produktidentifizierung Proline 500 3 4 5 Order code: Ser. no.: Ext. ord. cd.: Date: A0029192  4 Beispiel für ein Messumformer-Typenschild Herstellungsort Name des Messumformers Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) Schutzart Raum für Zulassungen: Einsatz im explosionsgefährdeten Bereich...

  • Seite 20: Messaufnehmer-Typenschild

    Warenannahme und Produktidentifizierung Proline Promass P 500 Modbus RS485 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0029199  5 Beispiel für ein Messaufnehmer-Typenschild Name des Messaufnehmers Herstellungsort Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  20 Nennweite des Messaufnehmers;...

  • Seite 21: Symbole Auf Messgerät

    Proline Promass P 500 Modbus RS485 Warenannahme und Produktidentifizierung 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Verweis auf Dokumentation Verweist auf die entsprechende Dokumentation zum Gerät.

  • Seite 22: Lagerung Und Transport

    Lagerung und Transport Proline Promass P 500 Modbus RS485 Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.

  • Seite 23: Messgeräte Mit Hebeösen

    Proline Promass P 500 Modbus RS485 Montage 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.

  • Seite 24: Einbaulage

    Montage Proline Promass P 500 Modbus RS485 Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol- gende Einbauorte in der Rohrleitung vermeiden: • Einbau am höchsten Punkt der Leitung • Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Falllei-...

  • Seite 25: Ein- Und Auslaufstrecken

    Proline Promass P 500 Modbus RS485 Montage Einbaulage Empfehlung Horizontale Einbaulage Messumfor- mer unten Ausnahme: →  7,  25 A0015590 Horizontale Einbaulage Messumfor- mer seitlich A0015592 Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken. Um die mini- male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.

  • Seite 26: Anforderungen Aus Umgebung Und Prozess

    Abhängigkeit Umgebungstemperatur zu Messstofftemperatur →  212 ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. Eine Wetterschutzhaube können Sie bei Endress+Hauser bestellen: →  195 Systemdruck Es ist wichtig, dass keine Kavitation und kein Ausgasen der in Flüssigkeiten enthaltenen Gase auftritt.

  • Seite 27: Beheizung

    Proline Promass P 500 Modbus RS485 Montage HINWEIS Überhitzung der Messelektronik durch Wärmeisolierung! ‣ Empfohlene Einbaulage: Horizontale Einbaulage, Anschlussgehäuse des Messaufneh- mers nach unten gerichtet. ‣ Das Anschlussgehäuse des Messaufnehmers nicht mit isolieren. ‣ Maximal zulässige Temperatur am unteren Ende des Anschlussgehäuse des Messauf- nehmers: 80 °C (176 °F)

  • Seite 28: Spezielle Montagehinweise

    Montage Proline Promass P 500 Modbus RS485 Vibrationen Anlagenvibrationen haben aufgrund hoher Messrohr-Schwingfrequenz keinen Einfluss auf die Funktionstüchtigkeit des Messsystems. 6.1.3 Spezielle Montagehinweise Gewährleistung der vollständigen Entleerbarkeit Bei einem horizontalen Einbau der Messaufnehmer können zur Gewährleistung der voll- ständigen Entleerbarkeit exzentrische Clamp-Anschlüsse verwendet werden. Durch Nei- gen des Systems in eine bestimmte Richtung und mit einem bestimmten Gefälle kann...
  • Seite 29 Proline Promass P 500 Modbus RS485 Montage [mm] [in] [mm] [in] [mm] [in] [mm] [in] ³⁄₈ 11,73 ½ 15,83 21,34 1 ½ 25,91 36,5 1,44 30,39 44,1 1,74 2,95 Nullpunktabgleich Alle Messgeräte werden nach dem neusten Stand der Technik kalibriert. Die Kalibrierung erfolgt unter Referenzbedingungen→...

  • Seite 30: Messgerät Montieren

    Montage Proline Promass P 500 Modbus RS485 Messgerät montieren 6.2.1 Benötigtes Werkzeug Für Messumformer Für die Pfostenmontage: • Messumformer Proline 500 – digital – Gabelschlüssel SW 10 – Torxschraubendreher TX 25 • Messumformer Proline 500 Gabelschlüssel SW 13 Für die Wandmontage: Bohrmaschine mit Bohrer ⌀...
  • Seite 31 Proline Promass P 500 Modbus RS485 Montage VORSICHT Übermäßige Belastung kann zur Beschädigung des Gehäuses führen! ‣ Übermäßige mechanische Beanspruchungen vermeiden. Der Messumformer kann auf folgende Arten montiert werden: • Pfostenmontage • Wandmontage Pfostenmontage WARNUNG Zu hohes Anziehdrehmoment der Befestigungsschrauben! Beschädigung des Messumformers aus Kunststoff.

  • Seite 32: Wandmontage

    Montage Proline Promass P 500 Modbus RS485 Wandmontage 17 (0.67) 5.8 (0.23) 5.8 (0.23) 149 (5.85) A0029054  12 Maßeinheit mm (in) Abhängig vom Bestellmerkmal "Messumformergehäuse" Bestellmerkmal "Messumformergehäuse" • Option A, Alu, beschichtet: L =14 mm (0,55 in) • Option D, Polycarbonat: L = 13 mm (0,51 in) 1.
  • Seite 33 Proline Promass P 500 Modbus RS485 Montage Wandmontage 18 (0.71) 10 (0.39) 20 (0.79) 100 (3.94) A0029068  13 Maßeinheit mm (in) 1. Bohrlöcher bohren. 2. Dübel in Bohrlöcher einsetzen. 3. Befestigungsschrauben leicht einschrauben. 4. Messumformergehäuse über die Befestigungsschrauben schieben und einhängen.

  • Seite 34: Messumformergehäuse Drehen: Pro- Line 500

    Montage Proline Promass P 500 Modbus RS485 Pfostenmontage 20 70 … ( 0.79 to 2.75) SW 13 A0029057  14 Maßeinheit mm (in) 6.2.6 Messumformergehäuse drehen: Proline 500 Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, kann das Mess- umformergehäuse gedreht werden.

  • Seite 35: Anzeigemodul Drehen: Proline 500

    Proline Promass P 500 Modbus RS485 Montage – – – 3 mm A0030035 1. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben. 3. Anzeigemodul in die gewünschte Position drehen: Max. 8 × 45° in jede Richtung. 4. Anschlussraumdeckel anschrauben.

  • Seite 36: Elektrischer Anschluss

    Elektrischer Anschluss Proline Promass P 500 Modbus RS485 Elektrischer Anschluss HINWEIS Das Messgerät besitzt keine interne Trennvorrichtung. ‣ Deshalb dem Messgerät einen Schalter oder Leistungsschalter zuordnen, mit dem die Versorgungsleitung leicht vom Netz getrennt werden kann. ‣ Obwohl das Messgerät über eine Sicherung verfügt, sollte ein zusätzlicher Überstrom- schutzeinrichtung (maximal 10 A) in die Anlageninstallation integriert werden.
  • Seite 37 Proline Promass P 500 Modbus RS485 Elektrischer Anschluss Signaldämpfung Max. 9 dB über die ganze Länge des Leitungsquerschnitts Abschirmung Kupfer-Geflechtschirm oder Geflechtschirm mit Folienschirm. Bei Erdung des Kabelschirms: Erdungskonzept der Anlage beachten. Stromausgang 0/4…20 mA Normales Installationskabel ausreichend. Impuls-/Frequenz-/Schaltausgang Normales Installationskabel ausreichend.
  • Seite 38 Elektrischer Anschluss Proline Promass P 500 Modbus RS485 A0032476 Messumformer Proline 500 digital Messumformer Proline 500 Messaufnehmer Promass Nicht explosionsgefährdeter Bereich Explosionsgefährdeter Bereich: Zone 2; Class I, Division 2 Explosionsgefährdeter Bereich: Zone 1; Class I, Division 1 Standardkabel zum Messumformer 500 digital →  38 Messumformer installiert im nicht explosionsgefährdetem Bereich oder explosionsgefährdetem Bereich:...
  • Seite 39 Proline Promass P 500 Modbus RS485 Elektrischer Anschluss Optional lieferbares Verbindungskabel Aufbau 2 × 2 × 0,34 mm (AWG 22) PVC-Kabel mit gemeinsamem Schirm (2 Paare, CU-Litzen blank, paarverseilt) Flammwidrigkeit Nach DIN EN 60332-1-2 Ölbeständigkeit Nach DIN EN 60811-2-1 Schirmung Kupfer-Geflecht verzinnt, optische Abdeckung ≥...
  • Seite 40 Elektrischer Anschluss Proline Promass P 500 Modbus RS485 Querschnitt Kabellänge [max.] Konfektionierung 2 x 2 x 0,50 mm 50 m (165 ft) 2 x 2 x 0,50 mm (AWG 22) (AWG 22) • +, – = 0,5 mm • A, B = 0,5 mm...

  • Seite 41: Klemmenbelegung

    Proline Promass P 500 Modbus RS485 Elektrischer Anschluss C: Verbindungskabel Messaufnehmer - Messumformer: Proline 500 Standardkabel 6 × 0,38 mm PVC-Kabel mit gemeinsamem Schirm und einzeln abge- schirmten Adern Leiterwiderstand ≤ 50 Ω/km (0,015 Ω/ft) Kapazität Ader/Schirm ≤ 420 pF/m (128 pF/ft) Kabellänge (max.)

  • Seite 42: Messgerät Anschließen: Proline 500 - Digital

    Elektrischer Anschluss Proline Promass P 500 Modbus RS485 Messgerät anschließen: Proline 500 - digital HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus- führen lassen. ‣ National gültige Installationsvorschriften beachten. ‣ Die örtlichen Arbeitsschutzvorschriften einhalten.
  • Seite 43 Proline Promass P 500 Modbus RS485 Elektrischer Anschluss Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Sensor Anschlussgehäuse": Option A "Alu beschichtet" 10 (0.4) 3 mm TX 20 TX 20 22 mm 24 mm A0029616 1. Sicherungskralle des Gehäusedeckels lösen.
  • Seite 44 Elektrischer Anschluss Proline Promass P 500 Modbus RS485 Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Sensor Anschlussgehäuse": Option B "Rostfrei" 10 (0.4) 8 mm 22 mm 24 mm A0029613 1. Befestigungsschraube des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
  • Seite 45 Proline Promass P 500 Modbus RS485 Elektrischer Anschluss Anschlussgehäuse Messaufnehmer über Gerätestecker anschließen Bei Geräteausführung mit Bestellmerkmal "Sensor Anschlussgehäuse": Option C "Ultrakompakt hygienisch, rostfrei" A0029615 1. Schutzleiter anschließen. 2. Gerätestecker anschließen. Endress+Hauser...
  • Seite 46 Elektrischer Anschluss Proline Promass P 500 Modbus RS485 Verbindungskabel am Messumformer anschließen TX 20 TX 20 10 (0.4) 22 mm 24 mm A0029597 1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Klemmenabdeckung hochklappen. 4. Kabel durch die Kabeleinführung schieben. Um die Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.

  • Seite 47: Signalkabel Und Kabel Versorgungsspannung Anschließen

    Proline Promass P 500 Modbus RS485 Elektrischer Anschluss 7.2.2 Signalkabel und Kabel Versorgungsspannung anschließen A0028200 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang Anschluss Verbindungskabel Messaufnehmer - Messumformer Anschluss Signalübertragung Ein-/Ausgang; Optional: Anschluss externe WLAN-Antenne Schutzerde (PE) TX 20 TX 20 10 (0.4)
  • Seite 48 Elektrischer Anschluss Proline Promass P 500 Modbus RS485 WARNUNG Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit! ‣ Schraube ohne Verwendung von Fett eindrehen. WARNUNG Zu hohes Anziehdrehmoment der Befestigungsschrauben! Beschädigung des Messumformers aus Kunststoff. ‣ Befestigungsschrauben gemäß Anziehdrehmoment anziehen: 2 Nm (1,5 lbf ft) 11.

  • Seite 49: Messgerät Anschließen: Proline 500

    Proline Promass P 500 Modbus RS485 Elektrischer Anschluss Messgerät anschließen: Proline 500 HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus- führen lassen. ‣ National gültige Installationsvorschriften beachten. ‣ Die örtlichen Arbeitsschutzvorschriften einhalten.
  • Seite 50 Elektrischer Anschluss Proline Promass P 500 Modbus RS485 Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Gehäuse": Option B "Rostfrei" 10 (0.4) 8 mm 22 mm 24 mm A0029613 1. Befestigungsschraube des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
  • Seite 51 Proline Promass P 500 Modbus RS485 Elektrischer Anschluss Verbindungskabel am Messumformer anschließen 10 (0.4) 3 mm 22 mm 24 mm A0029592 1. Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.

  • Seite 52: Signalkabel Und Kabel Versorgungsspannung Anschließen

    Elektrischer Anschluss Proline Promass P 500 Modbus RS485 7.3.2 Signalkabel und Kabel Versorgungsspannung anschließen A0026781 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung über Serviceschnitt- stelle (CDI-RJ45) Schutzerde (PE) – – – 3 mm A0029813 1.
  • Seite 53 Proline Promass P 500 Modbus RS485 Elektrischer Anschluss 10 (0.4) mm (in) – A0029815 7. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen. 8. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen.

  • Seite 54: Potentialausgleich Sicherstellen

    Elektrischer Anschluss Proline Promass P 500 Modbus RS485 Kabel entfernen 3 (0.12) A0029598  16 Maßeinheit mm (in) 1. Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschrauben- dreher auf den Schlitz zwischen den beiden Klemmenlöchern drücken.

  • Seite 55: Elektrischer Anschluss

    Proline Promass P 500 Modbus RS485 Elektrischer Anschluss Stromausgang 4-20 mA 4...20 mA A0028758  18 Anschlussbeispiel für Stromausgang 4-20 mA (aktiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Analoges Anzeigeinstrument: Maximale Bürde beachten Messumformer 4...20 mA A0028759  19 Anschlussbeispiel für Stromausgang 4-20 mA (passiv) Automatisierungssystem mit Stromeingang (z.B.
  • Seite 56 Elektrischer Anschluss Proline Promass P 500 Modbus RS485 Schaltausgang A0028760  21 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  201 Doppelimpulsausgang A0029280  22 Anschlussbeispiel für Doppelimpulsausgang (aktiv) Automatisierungssystem mit Doppelimpulseingang (z.B. SPS) Messumformer: Eingangswerte beachten →...

  • Seite 57: Relaisausgang

    Proline Promass P 500 Modbus RS485 Elektrischer Anschluss Relaisausgang A0028760  24 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  203 Stromeingang A0028915  25 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Externes Messgerät (für Einlesen von z.B. Druck oder Temperatur)

  • Seite 58: Hardwareeinstellungen

    Elektrischer Anschluss Proline Promass P 500 Modbus RS485 Hardwareeinstellungen 7.6.1 Geräteadresse einstellen Die Geräteadresse muss bei einem Modbus Slave immer eingestellt werden. Die gültigen Geräteadressen liegen in einem Bereich von 1 … 247. In einem Modbus RS485-Netzwerk kann jede Adresse nur einmal vergeben werden. Bei nicht korrekt eingestellter Adresse wird das Messgerät vom Modbus Master nicht erkannt.

  • Seite 59: Abschlusswiderstand Aktivieren

    Proline Promass P 500 Modbus RS485 Elektrischer Anschluss Messumformer Proline 500 Hardwareadressierung A0029634 Die gewünschte Geräteadresse mittels der DIP-Schalter im Anschlussklemmenraum einstellen. A0029633 Die Adressierung von Softwareadressierung auf Hardwareadressierung umschalten: DIP-Schalter auf On.  Die Änderung der Geräteadresse wird nach 10 Sekunden wirksam.

  • Seite 60: Schutzart Sicherstellen

    Elektrischer Anschluss Proline Promass P 500 Modbus RS485 Messumformer Proline 500 – digital A0029675 1. Gehäusedeckel öffnen. 2. Anzeigemodul entfernen. 3. Klemmenabdeckung hochklappen. 4. DIP-Schalter Nr. 3 auf On umschalten. Messumformer Proline 500 ‣ A0029632 DIP-Schalter Nr. 3 auf On umschalten.

  • Seite 61: Anschlusskontrolle

    Proline Promass P 500 Modbus RS485 Elektrischer Anschluss 5. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabeleinführung eine nach unten hängende Schlaufe bilden ("Wasser- sack").  A0029278 6. Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen. Anschlusskontrolle Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)? ...

  • Seite 62: Bedienungsmöglichkeiten

    Bedienungsmöglichkeiten Proline Promass P 500 Modbus RS485 Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0030213 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) Mobiles Handbediengerät mit SmartBlue App Automatisierungssystem (z.B. SPS)

  • Seite 63: Aufbau Und Funktionsweise Des Bedienmenüs

    Proline Promass P 500 Modbus RS485 Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät →  225 Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü...

  • Seite 64: Bedienphilosophie

    Bedienungsmöglichkeiten Proline Promass P 500 Modbus RS485 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Lan- aufgabenorientiert Rolle "Bediener", "Instandhalter"...

  • Seite 65: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige

    Proline Promass P 500 Modbus RS485 Bedienungsmöglichkeiten Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Experte funktionsorientiert Aufgaben, die detaillierte Kenntnisse Enthält alle Parameter des Geräts und ermöglicht diese durch einen über die Funktionsweise des Geräts erfor- Zugriffscode direkt anzuspringen. Dieses Menü ist nach den Funktionsblö- dern: cken des Geräts aufgebaut:...

  • Seite 66: Anzeigebereich

    Bedienungsmöglichkeiten Proline Promass P 500 Modbus RS485 Anzeigebereich Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung vorangestellt: Messgröße Messkanalnummer Diagnoseverhalten ↓ ↓ ↓ Beispiel Erscheint nur, wenn zu die- ser Messgröße ein Diagno- seereignis vorliegt. Messgrößen Symbol Bedeutung Massefluss •...

  • Seite 67: Navigieransicht

    Proline Promass P 500 Modbus RS485 Bedienungsmöglichkeiten 8.3.2 Navigieransicht Im Untermenü Im Wizard /../Betrieb 0091-1 /../Messstoff wählen Zugriff Anzeige Messstoff wählen Bediener Flüssigkeit Status Verrieg. Anzeige A0013993-DE A0013995-DE Navigieransicht Navigationspfad zur aktuellen Position Statusbereich Anzeigebereich für die Navigation Bedienelemente →  71...

  • Seite 68: Verriegelung

    Bedienungsmöglichkeiten Proline Promass P 500 Modbus RS485 Anzeigebereich Menüs Symbol Bedeutung Betrieb Erscheint: • Im Menü neben der Auswahl "Betrieb" • Links im Navigationspfad im Menü Betrieb Setup Erscheint: • Im Menü neben der Auswahl "Setup" • Links im Navigationspfad im Menü Setup...

  • Seite 69: Editieransicht

    Proline Promass P 500 Modbus RS485 Bedienungsmöglichkeiten 8.3.3 Editieransicht Zahleneditor +0.000 Xx – A0034250  28 Für die Eingabe von Werten in Parametern (z.B. Grenzwerte) Anzeigebereich der Eingabe Eingabemaske Eingabe bestätigen, löschen oder verwerfen Bedienelemente Texteditor Xxxxxxx A B C D E F G H I J K...

  • Seite 70: Eingabemasken

    Bedienungsmöglichkeiten Proline Promass P 500 Modbus RS485 Taste Bedeutung Enter-Taste • Kurzer Tastendruck: Auswahl bestätigen. • Tastendruck von 2 s: Eingabe bestätigen. Escape-Tastenkombination (Tasten gleichzeitig drücken) Editieransicht ohne eine Änderungen zu übernehmen schließen. Eingabemasken Symbol Bedeutung Großbuchstaben Kleinbuchstaben Zahlen Satz- und Sonderzeichen: = + – * / ² ³ ¼ ½ ¾ ( ) [ ] < > { } Satz- und Sonderzeichen: ' "...

  • Seite 71: Bedienelemente

    Proline Promass P 500 Modbus RS485 Bedienungsmöglichkeiten 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Wizard Bestätigt den Parameterwert und geht zum vorherigen Parameter. Bei Text- und Zahleneditor Die Eingabeposition nach links verschieben.
  • Seite 72 Bedienungsmöglichkeiten Proline Promass P 500 Modbus RS485 Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. 1. 2 s auf  drücken.  Das Kontextmenü öffnet sich. XXXXXXXXXX Setup Datensicherung Simulation Tastensperre ein A0034608-DE 2. Gleichzeitig  +  drücken.

  • Seite 73: Navigieren Und Aus Liste Wählen

    Proline Promass P 500 Modbus RS485 Bedienungsmöglichkeiten 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.

  • Seite 74: Hilfetext Aufrufen

    Bedienungsmöglichkeiten Proline Promass P 500 Modbus RS485 Der Direktzugriffscode besteht aus einer maximal 5-stelligen Nummer und der Kanalnum- mer, die den Kanal einer Prozessgröße identifiziert: z.B. 00914-2. Dieser erscheint wäh- rend der Navigieransicht rechts in der Kopfzeile des gewählten Parameters.

  • Seite 75: Anwenderrollen Und Ihre Zugriffsrechte

    Proline Promass P 500 Modbus RS485 Bedienungsmöglichkeiten Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  69, zur Erläuterung der Bedienelemente →  71 8.3.10...

  • Seite 76: Tastenverriegelung Ein- Und Aus

    Bedienungsmöglichkeiten Proline Promass P 500 Modbus RS485 Der Parameterschreibschutz via Vor-Ort-Bedienung kann durch Eingabe des anwender- spezifischen Freigabecodes im Parameter Freigabecode eingeben (→  131) über die jeweilige Zugriffsmöglichkeit aufgehoben werden. 1. Nach Drücken von  erscheint die Eingabeaufforderung für den Freigabecode.

  • Seite 77: Voraussetzungen

    Proline Promass P 500 Modbus RS485 Bedienungsmöglichkeiten beleuchtet; Touch Control + WLAN". Das Gerät dient als Access Point und ermöglicht eine Kommunikation mittels Computer oder mobilem Handbediengerät. Weitere Informationen zum Webserver: Sonderdokumentation zum Gerät →  226 8.4.2 Voraussetzungen Computer Hardware...

  • Seite 78: Bei Verbindungsproblemen

    Bedienungsmöglichkeiten Proline Promass P 500 Modbus RS485 Einstellungen Schnittstelle CDI-RJ45 WLAN Netzwerkverbindungen Es sollte nur die aktive Netzwerkverbindungen zum Messgerät genutzt wer- den. Alle weiteren Netzwerkverbindungen Alle weiteren Netzwerkverbindungen wie z.B. WLAN ausschalten. ausschalten. Bei Verbindungsproblemen: →  168 Messgerät: Via Serviceschnittstelle CDI-RJ45 Gerät...
  • Seite 79 Proline Promass P 500 Modbus RS485 Bedienungsmöglichkeiten 2. Über Kabel mit Computer verbinden →  83. 3. Wenn keine 2. Netzwerkkarte verwendet wird: Alle Anwendungen auf Notebook schließen.  Anwendungen, die Internet oder Netzwerk benötigen, wie z.B. Email, SAP- Anwendungen, Internet oder Windows Explorer.

  • Seite 80: Webbrowser Starten

    Bedienungsmöglichkeiten Proline Promass P 500 Modbus RS485 Webbrowser starten 1. Webbrowser auf dem Computer starten. 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 A0029417 Gerätebild Gerätename Messstellenbezeichnung Statussignal Aktuelle Messwerte Bediensprache Anwenderrolle...

  • Seite 81: Bedienoberfläche

    Proline Promass P 500 Modbus RS485 Bedienungsmöglichkeiten 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Messstellenbezeichnung • Gerätestatus mit Statussignal →  176 • Aktuelle Messwerte Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte vom Messgerät •...

  • Seite 82: Webserver Deaktivieren

    Bedienungsmöglichkeiten Proline Promass P 500 Modbus RS485 Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 8.4.6...

  • Seite 83: Bedientool Anschließen

    Proline Promass P 500 Modbus RS485 Bedienungsmöglichkeiten 8.5.1 Bedientool anschließen Via Modbus-RS485-Protokoll Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit Modbus-RS485-Aus- gang verfügbar. A0029437  31 Möglichkeiten der Fernbedienung via Modbus-RS485-Protokoll (aktiv) Automatisierungssystem (z.B. SPS) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool (z.B.
  • Seite 84 Bedienungsmöglichkeiten Proline Promass P 500 Modbus RS485 Messumformer Proline 500 A0027563  33 Anschluss via Serviceschnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP" oder...
  • Seite 85 Proline Promass P 500 Modbus RS485 Bedienungsmöglichkeiten Funktion WLAN: IEEE 802.11 b/g (2,4 GHz) Verschlüsselung WPA2-PSK/AES 128 bit Einstellbare WLAN Kanäle 1 bis 11 Schutzart IP67 Verfügbare Antennen • Interne Antenne • Externe Antenne (optional) Bei schlechten Sende-/Empfangsbedingungen am Montageort.

  • Seite 86: Fieldcare

    8.5.2 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal- tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.

  • Seite 87: Devicecare

    DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien...

  • Seite 88: Systemintegration

    Systemintegration Proline Promass P 500 Modbus RS485 Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.01.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Firmwareversion Diagnose → Geräteinformation → Firmwareversion Freigabedatum Firmware-Version 10.2017 Zur Übersicht der verschiedenen Firmware-Versionen zum Gerät →  190 9.1.2...

  • Seite 89: Kompatible Modbus-Register: Diagnoseinformationen

    Proline Promass P 500 Modbus RS485 Systemintegration Kompatible Modbus-Register: Diagnoseinformationen Diagnoseinformation Kompatible Modbus-Register Diagnosecode (Datentyp: String), z.B. F270 6821 Diagnosenummer (Datentyp: Integer), z.B. 270 6859 Die Modbus-Register sind kompatibel, jedoch nicht die Diagnosenummern. Übersicht der neuen Diagnosenummern →  179.

  • Seite 90: Register-Informationen

    Systemintegration Proline Promass P 500 Modbus RS485 Code Name Beschreibung Anwendung Write multiple Master beschreibt mehrere Mod- Beschreiben von mehreren Geräte- registers bus-Register vom Messgerät mit parametern einem neuen Wert. Beispiel: Mit 1 Telegramm lassen sich max. • Masseflusseinheit 120 aufeinanderfolgende Register •...

  • Seite 91: Byte-Übertragungsreihenfolge

    Proline Promass P 500 Modbus RS485 Systemintegration 9.3.5 Byte-Übertragungsreihenfolge In der Modbus-Spezifikation ist die Adressierung der Bytes, d.h. die Übertragungsreihen- folge der Bytes, nicht festgelegt. Deshalb ist es wichtig, die Adressierungsweise zwischen Master und Slave bei der Inbetriebnahme abzustimmen oder anzugleichen. Dies kann im Messgerät über den Parameter Bytereihenfolge konfiguriert werden.

  • Seite 92: Konfiguration Der Scan-Liste

    Systemintegration Proline Promass P 500 Modbus RS485 Geräteparameter können flexibel gruppiert werden und gleichzeitig kann der Modbus- Master den gesamten Datenblock über ein einzelnes Anforderungstelegramm lesen oder schreiben. Aufbau der Modbus-Data-Map Die Modbus-Data-Map besteht aus zwei Datensätzen: • Scan-Liste: Konfigurationsbereich Die zu gruppierenden Geräteparameter werden in einer Liste festgelegt, indem ihre...
  • Seite 93 Proline Promass P 500 Modbus RS485 Systemintegration Datenbereich Geräreparameterwert Modbus RS485-Register Datentyp* Zugriff** Start-Register End-Register (nur Float) Wert von Scan-List-Register 0 5051 5052 Integer/Float read/write Wert von Scan-List-Register 1 5053 5054 Integer/Float read/write Wert von Scan-List-Register ... Wert von Scan-List-Register 15...

  • Seite 94: Inbetriebnahme

    Inbetriebnahme Proline Promass P 500 Modbus RS485 Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: ‣ Sicherstellen, dass die Einbau- und Anschlusskontrolle durchgeführt sind. • Checkliste "Montagekontrolle" →  35 • Checkliste "Anschlusskontrolle" →  61 10.2 Bediensprache einstellen Werkseinstellung: Englisch oder bestellte Landessprache Die Bediensprache kann in FieldCare oder DeviceCare eingestellt werden: Betrieb →...

  • Seite 95: Messstellenbezeichnung Festlegen

    Proline Promass P 500 Modbus RS485 Inbetriebnahme ‣ Kommunikation →  97 ‣ Messstoffwahl →  99 ‣ I/O-Konfiguration →  99 ‣ Stromeingang 1 … n →  100 ‣ →  101 Statuseingang 1 … n ‣ Stromausgang 1 … n →...

  • Seite 96: Systemeinheiten Einstellen

    Inbetriebnahme Proline Promass P 500 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Eingabe Werkseinstellung Messstellenbezeichnung Bezeichnung für Messstelle eingeben. Max. 32 Zeichen wie Buchsta- Promass ben, Zahlen oder Sonderzei- chen (z.B. @, %, /). 10.3.2 Systemeinheiten einstellen Im Untermenü Systemeinheiten können die Einheiten aller Messwerte eingestellt wer- den.

  • Seite 97: Kommunikationsschnittstelle Konfi

    Proline Promass P 500 Modbus RS485 Inbetriebnahme Parameter Beschreibung Auswahl Werkseinstellung Volumenflusseinheit Einheit für Volumenfluss wählen. Einheiten-Auswahlliste Abhängig vom Land: • l/h Auswirkung • gal/min (us) Die gewählte Einheit gilt für: • Ausgang • Schleichmenge • Simulationswert Prozessgröße Volumeneinheit Einheit für Volumen wählen.
  • Seite 98 Inbetriebnahme Proline Promass P 500 Modbus RS485 Navigation Menü "Setup" → Kommunikation ‣ Kommunikation →  98 Busadresse →  98 Baudrate Modus Datenübertragung →  98 Parität →  98 Bytereihenfolge →  98 Fehlerverhalten →  98 Parameterübersicht mit Kurzbeschreibung...

  • Seite 99: Messstoff Auswählen Und Einstellen

    Proline Promass P 500 Modbus RS485 Inbetriebnahme 10.3.4 Messstoff auswählen und einstellen Das Untermenü Wizard Messstoff wählen enthält Parameter, die für die Auswahl und das Einstellen des Messstoffs konfiguriert werden müssen. Navigation Menü "Setup" → Messstoff wählen ‣ Messstoffwahl →  99 Messstoff wählen...

  • Seite 100: Stromeingang Konfigurieren

    Inbetriebnahme Proline Promass P 500 Modbus RS485 I/O-Konfiguration übernehmen →  100 Umbaucode →  100 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung I/O-Modul 1 … n Klemmennum- Zeigt die vom I/O-Modul belegten Klem- • Nicht belegt – mern mennummern.

  • Seite 101: Statuseingang Konfigurieren

    Proline Promass P 500 Modbus RS485 Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromeingangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern. • 22-23 (I/O 3) • 20-21 (I/O 4) Signalmodus Das Messgerät ist nicht für...

  • Seite 102: Stromausgang Konfigurieren

    Inbetriebnahme Proline Promass P 500 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung Klemmennummer Zeigt die vom Statuseingangsmodul belegten • Nicht belegt – Klemmennummern. • 24-25 (I/O 2) • 22-23 (I/O 3) • 20-21 (I/O 4) Zuordnung Statuseingang Funktion für Statuseingang wählen.
  • Seite 103 Proline Promass P 500 Modbus RS485 Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromausgangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern. • 22-23 (I/O 3) • 20-21 (I/O 4) Signalmodus –...
  • Seite 104 Inbetriebnahme Proline Promass P 500 Modbus RS485 Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Zuordnung Stromausgang 1 … n – Prozessgröße für Stromaus- • Aus Massefluss gang wählen. • Massefluss • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
  • Seite 105 Proline Promass P 500 Modbus RS485 Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe 0/4 mA-Wert In Parameter Strombereich Wert für 4-mA-Strom einge- Gleitkommazahl mit Abhängig vom Land: (→  104) ist eine der folgen- ben. Vorzeichen • 0 kg/h den Optionen ausgewählt: •...
  • Seite 106 Inbetriebnahme Proline Promass P 500 Modbus RS485 Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Fehlerverhalten In Parameter Zuordnung Ausgangsverhalten bei Geräte- • Min. Max. Stromausgang (→  104) ist alarm festlegen. • Max. eine der folgenden Optionen • Letzter gültiger ausgewählt: Wert •...

  • Seite 107: Impuls-/Frequenz-/Schaltausgang Konfigurieren

    Proline Promass P 500 Modbus RS485 Inbetriebnahme 10.3.9 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Wizard Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 …...
  • Seite 108 Inbetriebnahme Proline Promass P 500 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
  • Seite 109 Proline Promass P 500 Modbus RS485 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Impulsbreite In Parameter Betriebsart ist Zeitdauer des Ausgangsimpul- 0,05 … 2 000 ms 100 ms die Option Impuls und in Para- ses festlegen. meter Zuordnung Impulsaus- gang (→  108) ist eine der folgenden Optionen ausge- wählt:...
  • Seite 110 Inbetriebnahme Proline Promass P 500 Modbus RS485 Fehlerfrequenz →  114 Invertiertes Ausgangssignal →  114 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer –...
  • Seite 111 Proline Promass P 500 Modbus RS485 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Zuordnung Frequenzausgang In Parameter Betriebsart Prozessgröße für Frequenzaus- • Aus (→  107) ist die Option Fre- gang wählen. • Massefluss quenz ausgewählt. • Volumenfluss • Normvolumenfluss •...
  • Seite 112 Inbetriebnahme Proline Promass P 500 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Anfangsfrequenz In Parameter Betriebsart ist Anfangsfrequenz eingeben. 0,0 … 10 000,0 Hz 0,0 Hz die Option Frequenz und in Parameter Zuordnung Fre- quenzausgang (→  111) ist eine der folgenden Optionen ausgewählt:...
  • Seite 113 Proline Promass P 500 Modbus RS485 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Messwert für Anfangsfrequenz In Parameter Betriebsart ist Messwert für Anfangsfrequenz Gleitkommazahl mit Abhängig von Land die Option Frequenz und in eingeben. Vorzeichen und Nennweite Parameter Zuordnung Fre- quenzausgang (→...
  • Seite 114 Inbetriebnahme Proline Promass P 500 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Fehlerverhalten In Parameter Betriebsart ist Ausgangsverhalten bei Geräte- • Aktueller Wert 0 Hz die Option Frequenz und in alarm festlegen. • Definierter Wert Parameter Zuordnung Fre- • 0 Hz quenzausgang (→...
  • Seite 115 Proline Promass P 500 Modbus RS485 Inbetriebnahme Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  115 Klemmennummer →  115 Signalmodus →  115 →  116 Funktion Schaltausgang Zuordnung Diagnoseverhalten →  116 Zuordnung Grenzwert →...
  • Seite 116 Inbetriebnahme Proline Promass P 500 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Funktion Schaltausgang In Parameter Betriebsart ist Funktion für Schaltausgang • Aus die Option Schalter ausge- wählen. • An wählt. • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung • Status Zuordnung Diagnoseverhalten •...

  • Seite 117: 10.3.10 Relaisausgang Konfigurieren

    Proline Promass P 500 Modbus RS485 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Zuordnung Überwachung Durch- • In Parameter Betriebsart ist Prozessgröße für Überwachung • Aus Massefluss flussrichtung die Option Schalter ausge- ihrer Durchflussrichtung wäh- • Volumenfluss wählt. len. • Massefluss •...
  • Seite 118 Inbetriebnahme Proline Promass P 500 Modbus RS485 Navigation Menü "Setup" → Relaisausgang 1 … n ‣ RelaisOutput 1 … n →  118 Funktion Schaltausgang →  118 Zuordnung Überwachung Durchfluss- richtung Zuordnung Grenzwert →  119 Zuordnung Diagnoseverhalten →  119 Zuordnung Status →...
  • Seite 119 Proline Promass P 500 Modbus RS485 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Zuordnung Grenzwert In Parameter Funktion Relais- Prozessgröße für Grenzwert- • Massefluss Massefluss ausgang ist die Option Grenz- funktion wählen. • Volumenfluss wert ausgewählt. • Normvolumenfluss • Zielmessstoff Mas- sefluss •...

  • Seite 120: Doppelimpulsausgang Konfigurieren

    Inbetriebnahme Proline Promass P 500 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Einschaltverzögerung In Parameter Funktion Relais- Verzögerungszeit für das Ein- 0,0 … 100,0 s 0,0 s ausgang ist die Option Grenz- schalten des Schaltausgangs wert ausgewählt. festlegen. Fehlerverhalten –...

  • Seite 121: 10.3.12 Vor-Ort-Anzeige Konfigurieren

    Proline Promass P 500 Modbus RS485 Inbetriebnahme Parameter Beschreibung Auswahl / Anzeige / Eingabe Werkseinstellung Zuordnung Impulsausgang 1 Prozessgröße für Impulsausgang wählen. • Aus • Massefluss • Volumenfluss • Normvolumenfluss • Zielmessstoff Massefluss • Trägermessstoff Masse- fluss • Zielmessstoff Volumenfluss • Trägermessstoff Volumen- fluss •...
  • Seite 122 Inbetriebnahme Proline Promass P 500 Modbus RS485 2. Anzeigewert →  126 3. Anzeigewert →  127 3. Wert 0%-Bargraph →  127 3. Wert 100%-Bargraph →  127 →  127 4. Anzeigewert Endress+Hauser...
  • Seite 123 Proline Promass P 500 Modbus RS485 Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
  • Seite 124 Inbetriebnahme Proline Promass P 500 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Massefluss Massefluss handen. Vor-Ort-Anzeige dargestellt • Volumenfluss wird. • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
  • Seite 125 Proline Promass P 500 Modbus RS485 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Wert 0%-Bargraph Eine Vor-Ort-Anzeige ist vor- 0%-Wert für Bargraph- Gleitkommazahl mit Abhängig vom Land: handen. Anzeige eingeben. Vorzeichen • 0 kg/h • 0 lb/min 1. Wert 100%-Bargraph Eine Vor-Ort-Anzeige ist vor- 100%-Wert für Bargraph-...
  • Seite 126 Inbetriebnahme Proline Promass P 500 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 2. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Keine Keine handen. Vor-Ort-Anzeige dargestellt • Massefluss wird. • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss •...
  • Seite 127 Proline Promass P 500 Modbus RS485 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 3. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der Auswahlliste siehe Keine handen. Vor-Ort-Anzeige dargestellt Parameter 2. Anzei- wird. gewert (→  126) 3. Wert 0%-Bargraph In Parameter 3.

  • Seite 128: 10.3.13 Schleichmenge Konfigurieren

    Inbetriebnahme Proline Promass P 500 Modbus RS485 10.3.13 Schleichmenge konfigurieren Der Wizard Schleichmengenunterdrückung führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Schleichmengenunterdrückung eingestellt wer- den müssen. Navigation Menü "Setup" → Schleichmengenunterdrückung ‣ Schleichmengenunterdrückung Zuordnung Prozessgröße →  128 Einschaltpunkt Schleichmengenunter- →...

  • Seite 129: 10.3.14 Überwachung Der Rohrfüllung Konfigurieren

    Proline Promass P 500 Modbus RS485 Inbetriebnahme 10.3.14 Überwachung der Rohrfüllung konfigurieren Der Wizard Überwachung teilgefülltes Rohr führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Überwachung von der Rohrfüllung eingestellt werden müssen. Navigation Menü "Setup" → Überwachung teilgefülltes Rohr ‣...

  • Seite 130: Erweiterte Einstellungen

    Inbetriebnahme Proline Promass P 500 Modbus RS485 10.4 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Display language...

  • Seite 131: Parameter Zur Eingabe Des Freigabecodes Nutzen

    Proline Promass P 500 Modbus RS485 Inbetriebnahme ‣ Anzeige →  136 ‣ WLAN-Einstellungen →  142 ‣ Konzentration ‣ Heartbeat Setup ‣ →  143 Datensicherung ‣ Administration →  144 10.4.1 Parameter zur Eingabe des Freigabecodes nutzen Navigation Menü...

  • Seite 132: Sensorabgleich Durchführen

    Inbetriebnahme Proline Promass P 500 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Normvolumenfluss-Berechnung – Normdichte für Berechnung • Feste Normdichte Berechnete Norm- des Normvolumenflusses wäh- • Berechnete Norm- dichte len. dichte • Stromeingang 1 • Stromeingang 2 •...

  • Seite 133: Summenzähler Konfigurieren

    Proline Promass P 500 Modbus RS485 Inbetriebnahme Nullpunktabgleich Alle Messgeräte werden nach dem neusten Stand der Technik kalibriert. Die Kalibrierung erfolgt unter Referenzbedingungen→  207. Ein Nullpunktabgleich im Feld ist deshalb grundsätzlich nicht erforderlich. Ein Nullpunktabgleich ist erfahrungsgemäß nur in speziellen Fällen empfehlenswert: •...
  • Seite 134 Inbetriebnahme Proline Promass P 500 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Zuordnung Prozessgröße – Prozessgröße für Summenzäh- • Aus Massefluss ler wählen. • Massefluss • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss • Zielmessstoff Volumenfluss •...
  • Seite 135 Proline Promass P 500 Modbus RS485 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Betriebsart Summenzähler In Parameter Zuordnung Pro- Für Summenzähler festlegen, • Nettomenge Nettomenge zessgröße (→  134) von wie der Durchfluss aufsum- • Menge Förderrich- Untermenü Summenzähler miert wird.

  • Seite 136: Weitere Anzeigenkonfigurationen Durchführen

    Inbetriebnahme Proline Promass P 500 Modbus RS485 10.4.5 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige →  137 Format Anzeige →...
  • Seite 137 Proline Promass P 500 Modbus RS485 Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
  • Seite 138 Inbetriebnahme Proline Promass P 500 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Massefluss Massefluss handen. Vor-Ort-Anzeige dargestellt • Volumenfluss wird. • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
  • Seite 139 Proline Promass P 500 Modbus RS485 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Wert 0%-Bargraph Eine Vor-Ort-Anzeige ist vor- 0%-Wert für Bargraph- Gleitkommazahl mit Abhängig vom Land: handen. Anzeige eingeben. Vorzeichen • 0 kg/h • 0 lb/min 1. Wert 100%-Bargraph Eine Vor-Ort-Anzeige ist vor- 100%-Wert für Bargraph-...
  • Seite 140 Inbetriebnahme Proline Promass P 500 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 2. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Keine Keine handen. Vor-Ort-Anzeige dargestellt • Massefluss wird. • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss •...
  • Seite 141 Proline Promass P 500 Modbus RS485 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 2. Nachkommastellen In Parameter 2. Anzeigewert Anzahl Nachkommastellen für • x x.xx ist ein Messwert festgelegt. Anzeigewert wählen. • x.x • x.xx • x.xxx • x.xxxx 3. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der...

  • Seite 142: Wlan Konfigurieren

    Inbetriebnahme Proline Promass P 500 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Trennzeichen Eine Vor-Ort-Anzeige ist vor- Trennzeichen für Dezimaldar- • . (Punkt) . (Punkt) handen. stellung von Zahlenwerten • , (Komma) wählen. Hintergrundbeleuchtung Eine der folgenden Bedingun- Hintergrundbeleuchtung der •...

  • Seite 143: Konfiguration Verwalten

    Proline Promass P 500 Modbus RS485 Inbetriebnahme Parameter Voraussetzung Beschreibung Eingabe / Auswahl Werkseinstellung WLAN-Passphrase In Parameter Sicherheitstyp Netzwerkschlüssel eingeben 8…32-stellige Zei- Seriennummer des ist die Option WPA2-PSK aus- (8-32 Zeichen). chenfolge aus Zahlen, Messgeräts (z.B. gewählt. Buchstaben und Son- L100A802000) ...

  • Seite 144: Parameter Zur Administration Des

    Inbetriebnahme Proline Promass P 500 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl Werkseinstellung Betriebszeit Zeigt, wie lange das Gerät bis zum jetzigen Tage (d), Stunden (h), Minuten – Zeitpunkt in Betrieb ist. (m) und Sekunden (s) Letzte Datensicherung Zeigt die Betriebszeit, wann die letzte Daten- Tage (d), Stunden (h), Minuten –...
  • Seite 145 Proline Promass P 500 Modbus RS485 Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → Administration ‣ Administration ‣ →  145 Freigabecode definieren ‣ →  145 Freigabecode zurücksetzen Gerät zurücksetzen →  146 Parameter zum Definieren des Freigabecodes nutzen Navigation Menü...

  • Seite 146: Simulation

    Inbetriebnahme Proline Promass P 500 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Eingabe Werkseinstellung Betriebszeit Zeigt, wie lange das Gerät bis zum jetzigen Tage (d), Stunden (h), Minuten – Zeitpunkt in Betrieb ist. (m) und Sekunden (s) Freigabecode zurücksetzen Freigabecode auf Werkseinstellung zurück-...
  • Seite 147 Proline Promass P 500 Modbus RS485 Inbetriebnahme Simulation Stromausgang 1 … n →  149 Wert Stromausgang 1 … n →  149 Simulation Frequenzausgang 1 … n →  149 Wert Frequenzausgang 1 … n →  149 Simulation Impulsausgang 1 … n →...
  • Seite 148 Inbetriebnahme Proline Promass P 500 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Zuordnung Simulation Prozessgröße – Prozessgröße für Simulation • Aus wählen, die dadurch aktiviert • Massefluss wird. • Volumenfluss • Normvolumenfluss • Zielmessstoff Volumenfluss • Trägermessstoff Volumenfluss •...
  • Seite 149 Proline Promass P 500 Modbus RS485 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Eingangssignalpegel In Parameter Simulation Sta- Signalpegel für Simulation vom • Hoch Hoch tuseingang ist die Option An Statuseingang wählen. • Tief ausgewählt. Simulation Stromeingang 1 … n –...

  • Seite 150: Einstellungen Vor Unerlaubtem Zugriff Schützen

    Inbetriebnahme Proline Promass P 500 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Kategorie Diagnoseereignis – Kategorie des Diagnoseereignis • Sensor Prozess auswählen. • Elektronik • Konfiguration • Prozess Simulation Diagnoseereignis – Diagnoseereignis wählen, um • Aus dieses zu simulieren.

  • Seite 151: Schreibschutz Via Verriegelungsschalter

    Werkseinstellung zurückzusetzen. Dafür muss ein Resetcode eingegeben werden. Danach kann der anwenderspezifische Freigabecode neu definiert werden. Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Für einen Resetcode: Wenden Sie sich an Ihre Endress+Hauser Serviceorganisation. 1. Zum Parameter Freigabecode zurücksetzen (→  146) navigieren. 2. Resetcode eingeben.
  • Seite 152 Inbetriebnahme Proline Promass P 500 Modbus RS485 Proline 500 – digital WARNUNG Zu hohes Anziehdrehmoment der Befestigungsschrauben! Beschädigung des Messumformers aus Kunststoff. ‣ Befestigungsschrauben gemäß Anziehdrehmoment anziehen: 2 Nm (1,5 lbf ft) A0029673 1. Gehäusedeckel öffnen. 2. Anzeigemodul entfernen. 3. Klemmenabdeckung hochklappen.
  • Seite 153 Proline Promass P 500 Modbus RS485 Inbetriebnahme Proline 500 A0029630 Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hardwareschreibschutz aktiviert.  In Parameter Status Verriegelung wird die Option Hardware-verriegelt ange- zeigt →  154. Auf der Vor-Ort-Anzeige erscheint zusätzlich in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den Parametern das -Sym-...

  • Seite 154: Betrieb

    Betrieb Proline Promass P 500 Modbus RS485 Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Betrieb → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter Zugriffsrecht angezeigt werden →...

  • Seite 155: Untermenü "Messgrößen

    Proline Promass P 500 Modbus RS485 Betrieb 11.4.1 Untermenü "Messgrößen" Das Untermenü Messgrößen enthält alle Parameter, um die aktuellen Messwerte zu jeder Prozessgröße anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Messgrößen ‣ Messgrößen →  155 Massefluss →  155...

  • Seite 156: Untermenü "Summenzähler

    Betrieb Proline Promass P 500 Modbus RS485 Parameter Voraussetzung Beschreibung Anzeige Dichte – Zeigt aktuell gemessene Dichte. Gleitkommazahl mit Vor- zeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Dichteeinheit (→  97) Normdichte – Zeigt aktuell berechnete Normdichte Gleitkommazahl mit Vor- zeichen Abhängigkeit...

  • Seite 157: Untermenü "Eingangswerte

    Proline Promass P 500 Modbus RS485 Betrieb Navigation Menü "Diagnose" → Messwerte → Summenzähler ‣ Summenzähler →  157 Summenzählerwert 1 … n →  157 Summenzählerüberlauf 1 … n Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Summenzählerwert 1 … n In Parameter Zuordnung Prozessgröße...

  • Seite 158: Ausgangswerte

    Betrieb Proline Promass P 500 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Messwerte 1 … n Zeigt aktuellen Eingangswert. Gleitkommazahl mit Vorzeichen Gemessener Strom 1 … n Zeigt aktuellen Stromwert vom Stromeingang. 0 … 22,5 mA Eingangswerte Statuseingang Das Untermenü Statuseingang 1 … n enthält alle Parameter, um die aktuellen Messwerte zu jedem Statuseingang anzuzeigen.

  • Seite 159: Ausgangswerte Impuls-/Frequenz-/Schaltausgang

    Proline Promass P 500 Modbus RS485 Betrieb Navigation Menü "Diagnose" → Messwerte → Ausgangswerte → Wert Stromausgang 1 … n ‣ Stromausgang 1 … n →  159 Ausgangsstrom 1 … n →  159 Gemessener Strom 1 … n Parameterübersicht mit Kurzbeschreibung...

  • Seite 160: Messgerät An Prozessbedingungen Anpassen

    Betrieb Proline Promass P 500 Modbus RS485 Navigation Menü "Diagnose" → Messwerte → Ausgangswerte → Relaisausgang 1 … n ‣ Relaisausgang 1 … n →  160 Schaltzustand →  160 Schaltzyklen Max. Schaltzyklenanzahl →  160 Parameterübersicht mit Kurzbeschreibung...

  • Seite 161: Steuerung Summenzähler

    Proline Promass P 500 Modbus RS485 Betrieb Navigation Menü "Betrieb" → Summenzähler-Bedienung ‣ Summenzähler-Bedienung →  161 Steuerung Summenzähler 1 … n →  161 Vorwahlmenge 1 … n Alle Summenzähler zurücksetzen →  161 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe...

  • Seite 162: Funktionsumfang Von Parameter "Alle Summenzähler Zurücksetzen

    Betrieb Proline Promass P 500 Modbus RS485 11.6.2 Funktionsumfang von Parameter "Alle Summenzähler zurücksetzen" Optionen Beschreibung Abbrechen Der Parameter wird ohne Aktion verlassen. Zurücksetzen + Starten Zurücksetzen aller Summenzähler auf den Wert 0 und Neustart der Summierung. Alle bisherigen aufsummierten Durchflussmengen werden dadurch gelöscht.
  • Seite 163 Proline Promass P 500 Modbus RS485 Betrieb Datenspeicher löschen →  165 Messwertspeicherung →  165 Speicherverzögerung →  165 Messwertspeicherungssteuerung →  165 Messwertspeicherungsstatus →  166 Gesamte Speicherdauer →  166 ‣ Anzeige 1. Kanal ‣ Anzeige 2. Kanal ‣...
  • Seite 164 Betrieb Proline Promass P 500 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Zuordnung 1. Kanal Anwendungspaket Extended Speicherkanal eine Prozess- • Aus HistoROM ist verfügbar. größe zuordnen. • Massefluss • Volumenfluss  In Parameter Software- • Normvolumenfluss Optionsübersicht wer-...
  • Seite 165 Proline Promass P 500 Modbus RS485 Betrieb Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige • Schwingungs- dämpfung 0 • Schwingungs- dämpfung 1 • Schwankung Schwingungs- dämpfung 0 • Schwankung Schwingungs- dämpfung 1 • Signalasymmetrie • Erregerstrom 0 • Erregerstrom 1 • Stromausgang 1 •...
  • Seite 166 Betrieb Proline Promass P 500 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Messwertspeicherungsstatus In Parameter Messwertspei- Zeigt den Messwertspeiche- • Ausgeführt Ausgeführt cherung ist die Option Nicht rungsstatus an. • Verzögerung aktiv überschreibend ausgewählt. • Aktiv • Angehalten Gesamte Speicherdauer...

  • Seite 167: Diagnose Und Störungsbehebung

    Proline Promass P 500 Modbus RS485 Diagnose und Störungsbehebung Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen . schild überein.
  • Seite 168 Diagnose und Störungsbehebung Proline Promass P 500 Modbus RS485 Zu Ausgangssignalen Fehler Mögliche Ursachen Behebung Signalausgabe außerhalb des gülti- Hauptelektronikmodul ist defekt. Ersatzteil bestellen →  193. gen Bereichs Gerät zeigt auf Vor-Ort-Anzeige Parametrierfehler Parametrierung prüfen und korri- richtigen Wert an, aber Signalaus- gieren.

  • Seite 169: Diagnoseinformation Via Leuchtdioden

    Proline Promass P 500 Modbus RS485 Diagnose und Störungsbehebung Fehler Mögliche Ursachen Behebung Parallele WLAN- und Ethernet- • Netzwerkeinstellungen prüfen. Kommunikation • Temporär nur WLAN als Schnitt- stelle aktivieren. Webbrowser eingefroren und keine Datentransfer aktiv Warten, bis Datentransfer oder lau- Bedienung mehr möglich...
  • Seite 170 Diagnose und Störungsbehebung Proline Promass P 500 Modbus RS485 A0029689 Versorgungsspannung Gerätestatus Nicht verwendet Kommunikation Serviceschnittstelle (CDI) aktiv 1. Gehäusedeckel öffnen. 2. Anzeigemodul entfernen. 3. Klemmenabdeckung hochklappen. Farbe Bedeutung Versorgungsspannung Versorgungsspannung ist aus oder zu niedrig. Grün Versorgungsspannung ist ok.

  • Seite 171: Anschlussgehäuse Messaufnehmer

    Proline Promass P 500 Modbus RS485 Diagnose und Störungsbehebung Proline 500 Verschiedene Leuchtdioden (LED) im Messumformer liefern Informationen zum Gerätes- tatus. 1 2 3 4 5 A0029629 Versorgungsspannung Gerätestatus Nicht verwendet Kommunikation Serviceschnittstelle (CDI) aktiv Farbe Bedeutung Versorgungsspannung Versorgungsspannung ist aus oder zu niedrig.
  • Seite 172 Diagnose und Störungsbehebung Proline Promass P 500 Modbus RS485 Communication Communication Alarm Power Power A0029699 Kommunikation Gerätestatus Versorgungsspannung Farbe Bedeutung Kommunikation Weiß Kommunikation aktiv Gerätestatus Fehler Rot blinkend Warnung Versorgungsspannung Grün Versorgungsspannung ist ok Versorgungsspannung ist aus oder zu niedrig...

  • Seite 173: Diagnoseinformation Auf Vor-Ort-Anzeige

    Proline Promass P 500 Modbus RS485 Diagnose und Störungsbehebung 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Dia- gnosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...

  • Seite 174: Diagnoseinformation

    Diagnose und Störungsbehebung Proline Promass P 500 Modbus RS485 Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung Die Messung wird fortgesetzt. Die Signalausgänge und Summenzähler werden nicht beein- flusst.

  • Seite 175: Behebungsmaßnahmen Aufrufen

    Proline Promass P 500 Modbus RS485 Diagnose und Störungsbehebung 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung...

  • Seite 176: Behebungsmaßnahmen Aufrufen

    Diagnose und Störungsbehebung Proline Promass P 500 Modbus RS485 A0031056 Statusbereich mit Statussignal Diagnoseinformation →  174 Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter • Via Untermenü →  184 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren.

  • Seite 177: Behebungsmaßnahmen Aufrufen

    Proline Promass P 500 Modbus RS485 Diagnose und Störungsbehebung Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C)

  • Seite 178: Diagnoseinformation Via Kommunikations

    Diagnose und Störungsbehebung Proline Promass P 500 Modbus RS485 Der Anwender befindet sich innerhalb des Menü Diagnose. 1. Den gewünschten Parameter aufrufen. 2. Rechts im Arbeitsbereich mit dem Cursor über den Parameter fahren.  Ein Tooltipp mit Behebungsmaßnahmen zum Diagnoseereignis erscheint.

  • Seite 179: Übersicht Zu Diagnoseinformationen

    Proline Promass P 500 Modbus RS485 Diagnose und Störungsbehebung Folgende Optionen können der Diagnosenummer als Diagnoseverhalten zugeordnet wer- den: Optionen Beschreibung Alarm Das Gerät unterbricht die Messung. Die Messwertausgabe via Modbus RS485 und Sum- menzähler nehmen den definierten Alarmzustand an. Eine Diagnosemeldung wird gene- riert.
  • Seite 180 Diagnose und Störungsbehebung Proline Promass P 500 Modbus RS485 Diagnose- Kurztext Behebungsmaßnahmen Statussi- Diagnosever- nummer gnal halten [ab Werk] [ab Werk] Messabweichung zu hoch 1. Sensor prüfen oder tauschen Alarm 2. Prozessbedingungen prüfen Diagnose zur Elektronik Gerätestörung 1. Gerät neu starten Alarm 2.
  • Seite 181 Proline Promass P 500 Modbus RS485 Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussi- Diagnosever- nummer gnal halten [ab Werk] [ab Werk] I/O 1 … n-Kommunikation 1. Gerät neu starten Alarm fehlgeschlagen 2. Prüfen, ob Fehler erneut auftritt 3. Modulträger inklusive Elektronik-...
  • Seite 182 Diagnose und Störungsbehebung Proline Promass P 500 Modbus RS485 Diagnose- Kurztext Behebungsmaßnahmen Statussi- Diagnosever- nummer gnal halten [ab Werk] [ab Werk] Simulation Impulsausgang Simulation Impulsausgang ausschal- Warning 1 … n Simulation Schaltausgang Simulation Schaltausgang ausschal- Warning 1 … n Simulation Diagnoseereig-...

  • Seite 183: Anstehende Diagnoseereignisse

    Proline Promass P 500 Modbus RS485 Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussi- Diagnosever- nummer gnal halten [ab Werk] [ab Werk] Prozesstemperatur zu Prozesstemperatur erhöhen Warning niedrig Prozessgrenzwert Schleichmengenüberwachung aktiv! Warning 1. Einstellungen Schleichmengenun- terdrückung prüfen Messrohr nur z.T. gefüllt 1.

  • Seite 184: 12.10 Diagnoseliste

    Diagnose und Störungsbehebung Proline Promass P 500 Modbus RS485 Letzte Diagnose →  184 Betriebszeit ab Neustart →  184 Betriebszeit →  184 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Aktuelle Diagnose Ein Diagnoseereignis ist aufgetreten. Zeigt das aktuell aufgetretene Diagno- Symbol für Diagnoseverhal-...

  • Seite 185: 12.11 Ereignis-Logbuch

    Proline Promass P 500 Modbus RS485 Diagnose und Störungsbehebung 12.11 Ereignis-Logbuch 12.11.1 Ereignis-Logbuch auslesen Eine chronologische Übersicht zu den aufgetretenen Ereignismeldungen bietet das Unter- menü Ereignisliste. Navigationspfad Menü Diagnose → Untermenü Ereignislogbuch → Ereignisliste / ../Ereignisliste I1091 Konfig. geändert I1157 Speicher.Ereig.

  • Seite 186: Übersicht Zu Informationsereignissen

    Diagnose und Störungsbehebung Proline Promass P 500 Modbus RS485 12.11.3 Übersicht zu Informationsereignissen Ein Informationsereignis wird im Gegensatz zum Diagnoseereignis nur im Ereignis-Log- buch angezeigt und nicht in der Diagnoseliste. Informationsereignis Ereignistext I1000 --------(Gerät i.O.) I1079 Sensor getauscht I1089 Gerätestart I1090 Konfiguration rückgesetzt...

  • Seite 187: 12.12 Messgerät Zurücksetzen

    Proline Promass P 500 Modbus RS485 Diagnose und Störungsbehebung Informationsereignis Ereignistext I1518 Eichbetrieb inaktiv I1618 I/O-Modul 2 ersetzt I1619 I/O-Modul 3 ersetzt I1621 I/O-Modul 4 ersetzt I1622 Kalibrierung geändert I1624 Alle Summenzähler zurücksetzen I1625 Schreibschutz aktiviert I1626 Schreibschutz deaktiviert I1627...

  • Seite 188: 12.13 Geräteinformationen

    Diagnose und Störungsbehebung Proline Promass P 500 Modbus RS485 12.13 Geräteinformationen Das Untermenü Geräteinformation enthält alle Parameter, die verschiedene Informatio- nen zur Geräteidentifizierung anzeigen. Navigation Menü "Diagnose" → Geräteinformation ‣ Geräteinformation Messstellenbezeichnung →  188 →  188 Seriennummer Firmwareversion →...
  • Seite 189 Proline Promass P 500 Modbus RS485 Diagnose und Störungsbehebung Parameter Beschreibung Anzeige Werkseinstellung Erweiterter Bestellcode 2 Zeigt den 2. Teil des erweiterten Bestellco- Zeichenfolge – des.  Befindet sich auch auf Typenschild von Messaufnehmer und Messumformer im Feld "Ext. ord. cd."...

  • Seite 190: 12.14 Firmware-Historie

    Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Dow- nloads • Folgende Details angeben: – Produktwurzel: z.B. 8P 5B Die Produktwurzel ist der erste Teil des Bestellcodes (Order code): Siehe Typen- schild am Gerät.
  • Seite 191 Proline Promass P 500 Modbus RS485 Diagnose und Störungsbehebung – Textsuche: Herstellerinformation – Suchbereich: Dokumentation – Technische Dokumentationen Endress+Hauser...

  • Seite 192: Wartung

    Bei der Reinigung mit Molchen ist folgender Punkt zu beachten: Innendurchmesser von Messrohr und Prozessanschluss beachten. 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.

  • Seite 193: Reparatur

    • Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.

  • Seite 194: Entsorgung

    Reparatur Proline Promass P 500 Modbus RS485 14.5 Entsorgung 14.5.1 Messgerät demontieren 1. Gerät ausschalten. WARNUNG Personengefährdung durch Prozessbedingungen! ‣ Auf gefährliche Prozessbedingungen wie Druck im Messgerät, hohe Temperaturen oder aggressive Messstoffe achten. 2. Die Montage- und Anschlussschritte aus den Kapiteln "Messgerät montieren" und "Messgerät anschließen"...

  • Seite 195: Zubehör

    Proline Promass P 500 Modbus RS485 Zubehör Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.

  • Seite 196: Zum Messaufnehmer

    Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen. Bei Verwendung von Öl als Heizmedium ist mit Endress+Hauser Rück- sprache zu halten.  Für Einzelheiten: Betriebsanleitung BA00099D 15.2...

  • Seite 197: Systemkomponenten

    Sie bei deren Verwaltung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.  Zu Einzelheiten: Betriebsanleitung BA00027S und BA00059S DeviceCare Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten.  Zu Einzelheiten: Innovation-Broschüre IN01047S 15.3 Systemkomponenten Zubehör...

  • Seite 198: Technische Daten

    Technische Daten Proline Promass P 500 Modbus RS485 Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten bestimmt. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen. Um den einwandfreien Zustand des Geräts für die Betriebszeit zu gewährleisten: Gerät nur für Messstoffe einsetzen, gegen welche die prozessberührenden Materialien hinreichend...

  • Seite 199: Eingang

    Um die Messgenauigkeit bestimmter Messgrößen zu erhöhen kann das Automatisierungs- system kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Ver- wendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) Bei Endress+Hauser sind verschiedene Druck- und Temperaturmessgeräte bestellbar:...
  • Seite 200 Technische Daten Proline Promass P 500 Modbus RS485 Stromeingang 0/4…20 mA Stromeingang 0/4…20 mA (aktiv/passiv) Strombereich • 4…20 mA (aktiv) • 0/4…20 mA (passiv) Auflösung 1 µA Spannungsabfall Typisch: 0,6 … 2 V bei 3,6 … 22 mA (passiv) Maximale Eingangsspan- ≤...

  • Seite 201: Ausgang

    Proline Promass P 500 Modbus RS485 Technische Daten 16.4 Ausgang Ausgangssignal Modbus RS485 Physikalische Schnittstelle RS485 gemäß Standard EIA/TIA-485 Abschlusswiderstand Integriert, über DIP-Schalter aktivierbar Stromausgang 0/4…20 mA Stromausgang 0/4…20 mA Maximale Ausgangswerte 22,5 mA Strombereich Wahlweise einstellbar: • 4…20 mA (aktiv) •...
  • Seite 202 Technische Daten Proline Promass P 500 Modbus RS485 Leerlaufspannung DC 28,8 V (aktiv) Impulsbreite Einstellbar: 0,05 … 2 000 ms Maximale Impulsrate 10 000 Impulse/s Impulswertigkeit Einstellbar Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss Frequenzausgang Maximale Eingangswerte DC 30 V, 250 mA (passiv)

  • Seite 203: Frei Konfigurierbarer Ein-/Ausgang

    Proline Promass P 500 Modbus RS485 Technische Daten Doppelimpulsausgang Funktion Doppelimpuls Ausführung Open-Collector Wahlweise einstellbar: • Aktiv • Passiv Maximale Eingangswerte DC 30 V, 250 mA (passiv) Leerlaufspannung DC 28,8 V (aktiv) Spannungsabfall Bei 22,5 mA: ≤ DC 2 V Ausgangsfrequenz Einstellbar: 0 …...

  • Seite 204: Ausfallsignal

    Technische Daten Proline Promass P 500 Modbus RS485 Für die Zuordnung stehen folgende Ein- und Ausgänge zur Verfügung: • Stromausgang wählbar: 4…20 mA (aktiv), 0/4…20 mA (passiv) • Impuls-/Frequenz-/Schaltausgang • Stromeingang wählbar: 4…20 mA (aktiv), 0/4…20 mA (passiv) • Statuseingang Die technischen Werte entsprechen denen in diesem Kapitel beschriebenen Ein- und Aus- gängen.

  • Seite 205: Vor-Ort-Anzeige

    Proline Promass P 500 Modbus RS485 Technische Daten Relaisausgang Fehlerverhalten Wählbar: • Aktueller Status • Offen • Geschlossen Vor-Ort-Anzeige Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Hintergrundbeleuchtung Rote Farbbeleuchtung signalisiert Gerätefehler. Statussignal gemäß NAMUR-Empfehlung NE 107 Schnittstelle/Protokoll • Via digitale Kommunikation: Modbus RS485 •...

  • Seite 206: Energieversorgung

    Technische Daten Proline Promass P 500 Modbus RS485 Funktionscodes • 03: Read holding register • 04: Read input register • 06: Write single registers • 08: Diagnostics • 16: Write multiple registers • 23: Read/write multiple registers Broadcast-Messages Unterstützt von folgenden Funktionscodes: •...

  • Seite 207: Leistungsmerkmale

    Proline Promass P 500 Modbus RS485 Technische Daten Versorgungsausfall • Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen. • Konfiguration bleibt im steckbaren Datenspeicher (HistoROM DAT) erhalten. • Fehlermeldungen inklusive Stand des Betriebsstundenzählers werden abgespeichert. Elektrischer Anschluss →  49 Potentialausgleich →...

  • Seite 208: Nullpunktstabilität

    Technische Daten Proline Promass P 500 Modbus RS485 Temperatur ±0,5 °C ± 0,005 · T °C (±0,9 °F ± 0,003 · (T – 32) °F) Nullpunktstabilität Nullpunktstabilität [mm] [in] [kg/h] [lb/min] ³⁄₈ 0,20 0,007 ½ 0,65 0,024 1,80 0,066 1½...

  • Seite 209: Grund-Wiederholbarkeit

    Proline Promass P 500 Modbus RS485 Technische Daten Genauigkeit Max. ±50 ppm v.M. (über den kompletten Umgebungstemperaturbereich) Wiederholbarkeit v.M. = vom Messwert; 1 g/cm = 1 kg/l; T = Messstofftemperatur Grund-Wiederholbarkeit Berechnungsgrundlagen →  210 Masse- und Volumenfluss (Flüssigkeiten) ±0,05 % v.M.
  • Seite 210 Technische Daten Proline Promass P 500 Modbus RS485 [kg/m ] [°C] 40 80 120 160 200 240 280 320 360 400 [°F] -40 0 A0016610 Felddichtabgleich, Beispiel bei +20 °C (+68 °F) Sonderdichtekalibrierung Temperatur ±0,005 · T °C (± 0,005 · (T – 32) °F)

  • Seite 211: Montage

    Proline Promass P 500 Modbus RS485 Technische Daten Berechnung der maximalen Messabweichung in Abhängigkeit von der Durchflussrate Durchflussrate maximale Messabweichung in % v.M. ZeroPoint ⋅ ± BaseAccu ³ BaseAccu A0021339 A0021332 ZeroPoint ZeroPoint ⋅ ⋅ ± < BaseAccu MeasValue A0021333 A0021334 Berechnung der maximalen Wiederholbarkeit in Abhängigkeit von der Durchflussrate...

  • Seite 212: Messaufnehmer

    Technische Daten Proline Promass P 500 Modbus RS485 Schutzart Messumformer • Standardmäßig: IP66/67, Type 4X enclosure • Bei geöffnetem Gehäuse: IP20, Type 1 enclosure • Anzeigemodul: IP20, Type 1 enclosure Messaufnehmer • Standardmäßig: IP66/67, Type 4X enclosure • Bei Bestellmerkmal "Sensoroptionen", Option CM: Zusätzlich IP69 bestellbar...

  • Seite 213: Schutzbehälter

    Proline Promass P 500 Modbus RS485 Technische Daten Abhängigkeit Umgebungstemperatur zu Messstofftemperatur A0031121  40 Beispielhafte Darstellung, Werte in der nachfolgenden Tabelle. Umgebungstemperatur Messstofftemperatur Maximal zulässige Messstofftemperatur T bei T = 60 °C (140 °F); höhere Messstofftemperaturen T a max erfordern eine Reduktion der Umgebungstemperatur T Maximal zulässige Umgebungstemperatur T...

  • Seite 214: 16.10 Konstruktiver Aufbau

    Technische Daten Proline Promass P 500 Modbus RS485 fung bestimmt wurde. Die entsprechende Erklärung zur Typprüfung kann zusammen mit dem Messgerät bestellt werden (Bestellmerkmal "Weitere Zulassung", Option LN "Typ Test Schutzbehälter"). Nenndruck Schutzbehälter Berstdruck Schutzbehälter (ausgelegt mit einem Sicher- heitsfaktor ≥ 4)

  • Seite 215: Messumformergehäuse

    Proline Promass P 500 Modbus RS485 Technische Daten Abweichende Werte aufgrund anderer Messumformerausführungen: Messumformer • Proline 500 – digital Polycarbonat: 1,4 kg (3,1 lbs) • Proline 500 – digital Aluminium: 2,4 kg (5,3 lbs) • Proline 500 Aluminium: 6,5 kg (14,3 lbs) Messaufnehmer Messaufnehmer mit Anschlussgehäuseausführung aus Aluminium: siehe nachfolgende...
  • Seite 216 Technische Daten Proline Promass P 500 Modbus RS485 Anschlussgehäuse Messaufnehmer Bestellmerkmal "Sensor Anschlussgehäuse": • Option A "Alu beschichtet": Aluminium, AlSi10Mg, beschichtet • Option B "Rostfrei": – Rostfreier Stahl, 1.4301 (304) – Optional: Bestellmerkmal "Sensormerkmal", Option CC "Hygieneausführung, für höchste Korrosionsbeständigkeit": Rostfreier Stahl, 1.4404 (316L) •...

  • Seite 217: Messaufnehmergehäuse

    Proline Promass P 500 Modbus RS485 Technische Daten Messaufnehmergehäuse • Säuren- und laugenbeständige Außenoberfläche • Rostfreier Stahl, 1.4301 (304) Messrohre Rostfreier Stahl, 1.4435 BN2 (316L) Prozessanschlüsse • Flansche in Anlehnung an EN 1092-1 (DIN 2501) / in Anlehnung an ASME B16.5 / in Anlehnung an JIS B2220: Rostfreier Stahl, 1.4404 (316/316L)

  • Seite 218: Bedienbarkeit

    Technische Daten Proline Promass P 500 Modbus RS485 Prozessanschlüsse • Festflanschanschlüsse: – EN 1092-1 (DIN 2501) Flansch – EN 1092-1 (DIN 2512N) Flansch – ASME B16.5 Flansch – JIS B2220 Flansch – DIN 11864-2 Form A Flansch, DIN 11866 Reihe A, Bundflansch –...
  • Seite 219 Proline Promass P 500 Modbus RS485 Technische Daten Vor-Ort-Bedienung Via Anzeigemodul Es stehen zwei Anzeigemodule zur Verfügung: • Bestellmerkmal "Anzeige; Bedienung", Option F "4-zeilige, beleuchtete, grafische Anzeige; Touch Control" • Bestellmerkmal "Anzeige; Bedienung", Option G "4-zeilige, beleuchtete, grafische Anzeige; Touch Control + WLAN"...

  • Seite 220: Historom Datenmanagement

    Technische Daten Proline Promass P 500 Modbus RS485 Unterstützte Bedien- Bediengerät Schnittstelle Weitere Informationen tools Webbrowser Notebook, PC oder • Serviceschnittstelle Sonderdokumentation zum Tablet mit Webbrowser CDI-RJ45 Gerät →  226 • WLAN-Schnittstelle DeviceCare SFE100 Notebook, PC oder • Serviceschnittstelle →...

  • Seite 221: Zusatzinformationen Speicherkonzept

    Proline Promass P 500 Modbus RS485 Technische Daten ger Geräte- und Prozessdaten. Dadurch können Betriebs- und Serviceeinsätze wesentlich sicherer und effizienter durchgeführt werden. Im Auslieferungszustand sind die Werkseinstellungen der Parametrierdaten als Sicherung im Gerätespeicher hinterlegt. Dieser kann z.B. nach der Inbetriebnahme mit einem aktualisierten Datensatz überschrieben werden.

  • Seite 222: Zertifikate Und Zulassungen

    Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformi- tätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. C-Tick Zeichen Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)".
  • Seite 223 Technische Daten Druckgerätezulassung • Mit der Kennzeichnung PED/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforde- rungen" des Anhangs I der Druckgeräterichtlinie 2014/68/EU. • Geräte ohne diese Kennzeichnung (ohne PED) sind nach guter Ingenieurspraxis ausge- legt und hergestellt.
  • Seite 224 Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.

  • Seite 225: Ergänzende Dokumentation

    16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...

  • Seite 226: Sicherheitshinweise

    Technische Daten Proline Promass P 500 Modbus RS485 Geräteabhängige Sicherheitshinweise Zusatzdokumentation Sicherheitshinweise für elektrische Betriebsmittel für explosionsgefährdete Bereiche. Inhalt Dokumentationscode Messgerät ATEX/IECEx Ex i XA01473D ATEX/IECEx Ex ec XA01474D cCSAus IS XA01475D cCSAus Ex i XA01509D cCSAus Ex nA XA01510D...
  • Seite 227 Proline Promass P 500 Modbus RS485 Stichwortverzeichnis Stichwortverzeichnis 0 … 9 Bestellcode (Order code) ....18, 20 Bestimmungsgemäße Verwendung ....10 3-A-Zulassung .
  • Seite 228 Stichwortverzeichnis Proline Promass P 500 Modbus RS485 Einfluss Endress+Hauser Dienstleistungen Messstoffdruck ......210 Reparatur ......193 Messstofftemperatur .
  • Seite 229 Proline Promass P 500 Modbus RS485 Stichwortverzeichnis Messbereich Für Flüssigkeiten ......199 Hardwareschreibschutz ..... . 151 Messbereich, empfohlen .
  • Seite 230 Stichwortverzeichnis Proline Promass P 500 Modbus RS485 Montageort ......23 Statuseingang 1 … n (Untermenü) ... 158 Systemdruck .
  • Seite 231 Proline Promass P 500 Modbus RS485 Stichwortverzeichnis Spezielle Anschlusshinweise ....54 Umgebungstemperatur Sprachen, Bedienungsmöglichkeiten ... . 218 Einfluss .
  • Seite 232 Stichwortverzeichnis Proline Promass P 500 Modbus RS485 Texteditor ......69 Zahleneditor ......69 W@M .
  • Seite 234 www.addresses.endress.com...
