7.5

Hardwareeinstellungen

7.5.1 Geräteadresse einstellen
EtherNet/IP
Die IP-Adresse des Messgeräts ist für das Netzwerk via DIP-Schalter konfigurierbar.
Adressierungsdaten
IP-Adresse und ihre Konfigurationsmöglichkeiten
1. Oktett
192.
Nur via Softwareadressierung konfigurierbar
IP-Adressbereich 1 ... 254 (4. Oktett)
IP-Adresse Broadcast 255
Adressierungsart ab Werk Softwareadressierung; alle DIP-Schalter der Hardwareadressierung stehen auf
OFF.
IP-Adresse ab Werk DHCP Server aktiv
Zur Geräteadressierung via Software

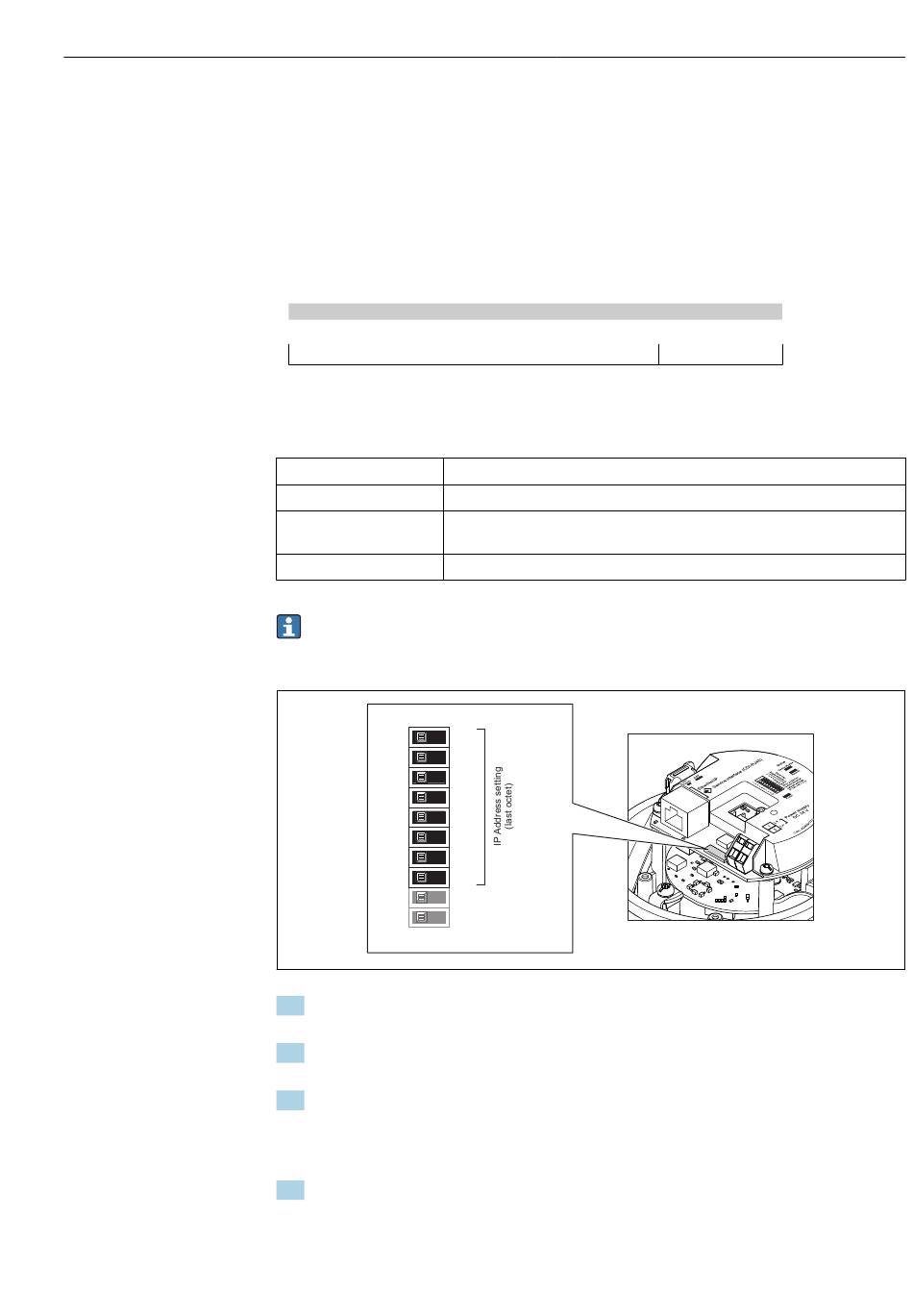

Adresse einstellen
OFF ON
1
2
3
4
5
6
7
8
9
10
1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu-
sedeckels lösen.
2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen und gegebe-
nenfalls Vor-Ort-Anzeige vom Hauptelektronikmodul trennen →  115.
3. Gewünschte IP-Adresse über die entsprechenden DIP-Schalter auf dem I/O-Elektron-
ikmodul einstellen.
 Nach 10 s ist die Hardwareadressierung mit der eingestellten IP-Adresse akti-
viert.
4. Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
2. Oktett 3. Oktett
168. 1.
↓
1
2
4
8
16
32
64
128
- Write protection
- Default Ethernet
network settings
IP 192.168.1.212
Elektrischer Anschluss
4. Oktett
XXX
↓
Via Software- und
Hardwareadressie-
rung konfigurierbar
A0017913
29
