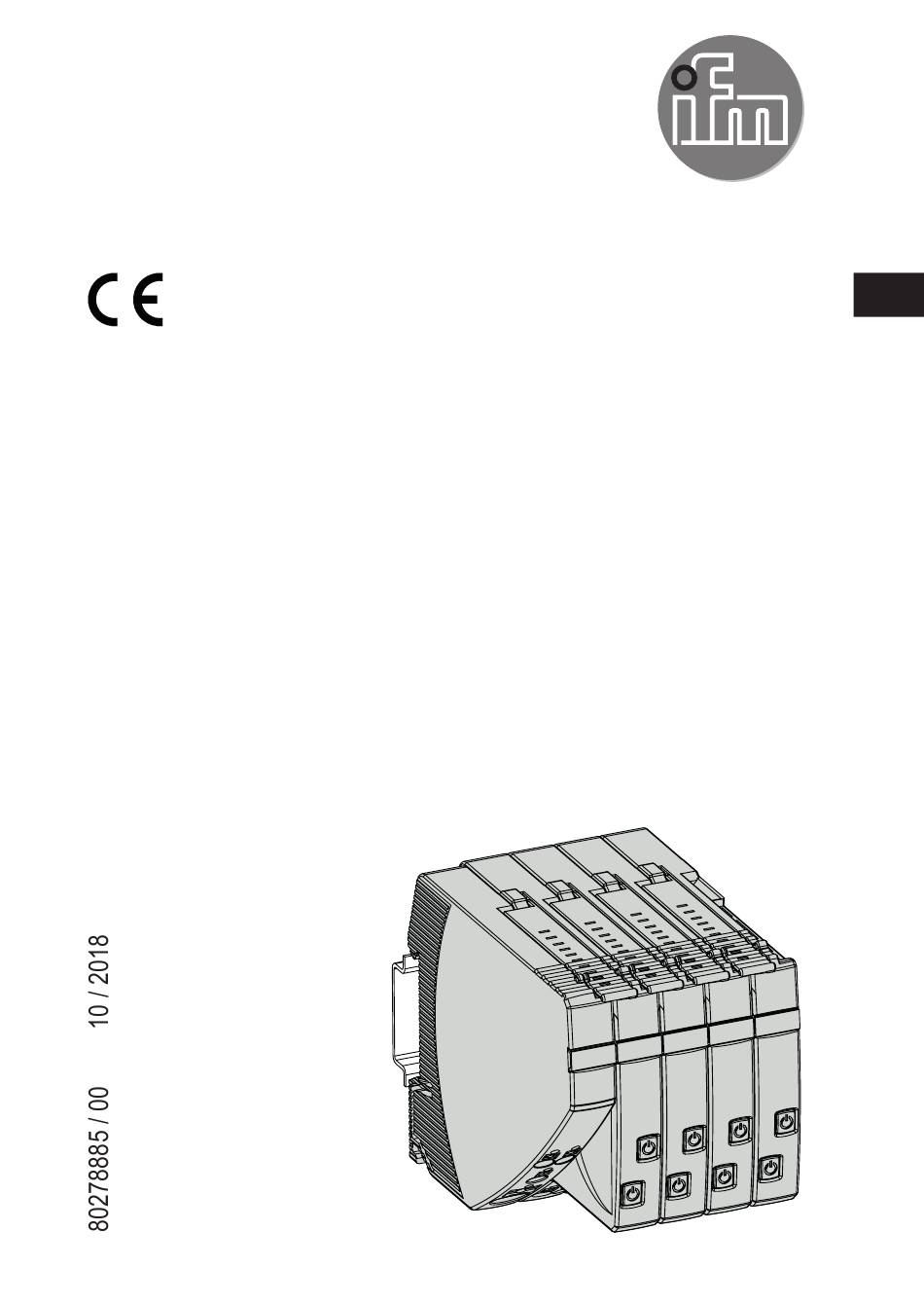

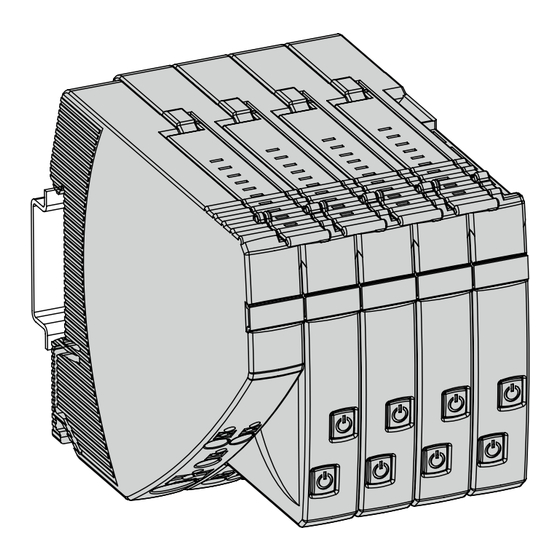

- Seite 1 Montageanleitung Elektronische Sicherungen, Standard für den 24 V DC Sekundärstromkreis DF11xx DF12xx...
-
Seite 2: Sicherheitshinweise
1 Vorbemerkung Dieses Dokument gilt für die Kopfmodule DF11xx sowie die Sicherungsmodule DF12xx. Lesen Sie dieses Dokument vor dem Einsatz, damit Sie mit Einsatzbedingungen, Installation und Betrieb vertraut werden. Bewahren Sie das Dokument während der gesamten Einsatzdauer des Gerätes auf. WARNUNG Warn- und Sicherheitshinweise befolgen (→... -
Seite 3: Montage
3 Montage ► Die Geräte auf eine 35 mm Tragschiene montieren. Beispiel Sicherungsmodul DF12xx 1: Tragschiene 2: Kontakthebel 3: Einbaubereich 4: Betätigungsbereich 4 Elektrischer Anschluss ► Leitungen entsprechend dem Ein- und Ausgangsstrom dimensionieren. ► Leiter gem. Geräteaufdruck direkt in die Klemmen stecken. Art.-Nr. -
Seite 4: Anzeige- Und Bedienelemente
5 Anzeige- und Bedienelemente Beispiel Kopfmodul DF11xx Beispiel Sicherungsmodul DF12xx 1: Beschriftungsfeld 1: Beschriftungsfeld 2: Push-In Klemmen Schaltausgang 13/14 2: ON/OFF/Reset-Taster und Status-LED 3: Push-In Klemme 0 V (Kanal 2) 4: Push-In Klemme 24 V DC 3: ON/OFF/Reset-Taster und Status-LED (Kanal 1) 4: Push-In Klemmen Ausgänge 1/2 5.1 Sicherungsmodule DF12xx... - Seite 5 Status-LED Betriebszustand Zustand Lastausgang Auslösung durch Kurzschluss oder Überlast Unterspannung im EIN-Zustand mit automatischer Wiedereinschaltung 5.2 Abfragen des eingestellten Nennstroms Nur bei Sicherungsmodulen mit einstellbarem Nennstrom. ► ON/OFF/Reset-Taster des gewünschten Kanals zwischen 2 und 5 Sekunden drücken. > Die Status-LED des gewählten Kanals blinkt 1 x rot. >...
-
Seite 6: Technische Daten
-40...70 Schutzart IP 30 (Einbaubereich) (→ 3 Montage) IP 20 (Betätigungsbereich) Elektrischer Anschluss Push-In Klemmen, Kontakthebel/-leiste ● = zutreffend Datenblätter sind abrufbar unter: www.ifm.com Mit einem Smartphone ausgelesen, führen die aufgedruckten QR-Codes ebenfalls direkt zum jeweiligen Datenblatt und weiteren Informationen. - Seite 7 6.1 Temperaturfaktor / Dauerstrombemessung Die Zeit-Strom-Kennlinie ist abhängig von der Umgebungstemperatur. Um den max. zulässigen Laststrom zu ermitteln, den Gerätenennstrom mit dem Tempera- turfaktor multiplizieren und den Reihenmontagefaktor berücksichtigen. Umgebungstemperatur [°C] Temperaturfaktor 0,95 0,90 0,85 Bei Reihenmontage kann der Gerätenennstrom max. zu 80 % geführt werden oder muss entsprechend überdimensioniert werden.
