Installation und Montage
Installation und Montage
Vorsichtsmaßnahmen
Auf den Kabelmantel des Sensorkabels dürfen keine scharfkantigen oder schweren Gegenstände einwirken.
Schützen Sie in Bereichen mit erhöhtem Druck das Kabel grundsätzlich vor Druckbelastung.
Vermeiden Sie auf jeden Fall Kabelknicke.
Überprüfen Sie die Steckverbindungen auf festen Sitz.
Sensor
Achten Sie bei der Montage darauf, dass die polierte Sensorstirnfläche nicht zerkratzt wird.

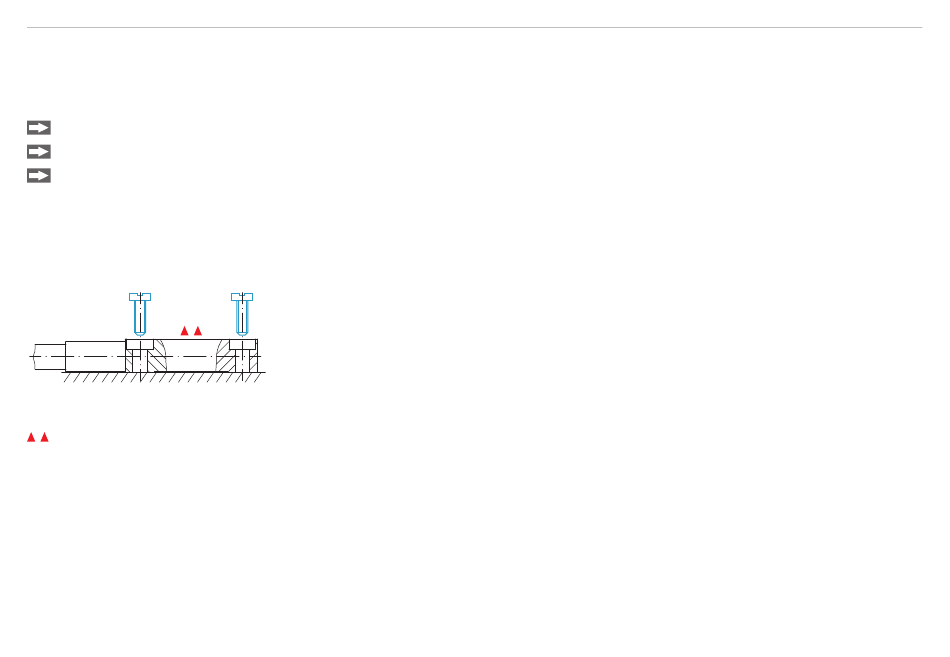

Verschraubung von oben
Montage Flachsensoren
Aktive Messfläche Sensor
capaNCDT 61x4
Die Befestigung der Flachsensoren erfolgt über eine Gewinde-
bohrung für M2 (bei Sensoren 0,2 und 0,5 mm) oder über eine
Durchgangsbohrung für Schrauben M2. Die Sensoren können von
oben oder unten verschraubt werden.
Seite 5
