S6
Sticker
S5
P1

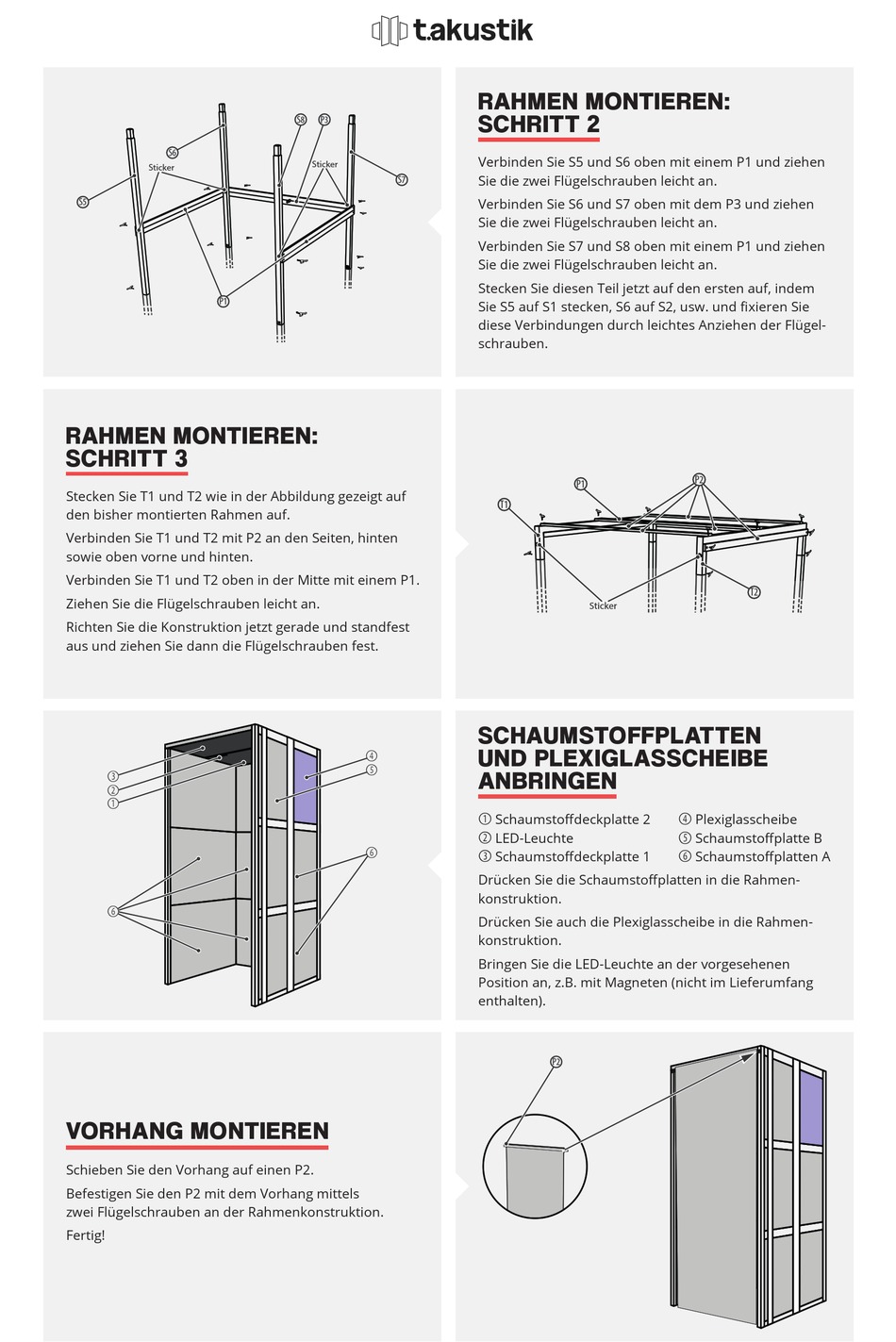

RAHMEN MONTIEREN:
SCHRITT 3
Stecken Sie T1 und T2 wie in der Abbildung gezeigt auf
den bisher montierten Rahmen auf.
Verbinden Sie T1 und T2 mit P2 an den Seiten, hinten
sowie oben vorne und hinten.
Verbinden Sie T1 und T2 oben in der Mitte mit einem P1.
Ziehen Sie die Flügelschrauben leicht an.
Richten Sie die Konstruktion jetzt gerade und standfest
aus und ziehen Sie dann die Flügelschrauben fest.
$
#
ö
'
VORHANG MONTIEREN
Schieben Sie den Vorhang auf einen P2.
Befestigen Sie den P2 mit dem Vorhang mittels
zwei Flügelschrauben an der Rahmenkonstruktion.
Fertig!
S8
P3
Sticker
S7
%
&
'
RAHMEN MONTIEREN:
SCHRITT 2
Verbinden Sie S5 und S6 oben mit einem P1 und ziehen
Sie die zwei Flügelschrauben leicht an.
Verbinden Sie S6 und S7 oben mit dem P3 und ziehen
Sie die zwei Flügelschrauben leicht an.
Verbinden Sie S7 und S8 oben mit einem P1 und ziehen
Sie die zwei Flügelschrauben leicht an.
Stecken Sie diesen Teil jetzt auf den ersten auf, indem
Sie S5 auf S1 stecken, S6 auf S2, usw. und fixieren Sie
diese Verbindungen durch leichtes Anziehen der Flügel-
schrauben.
P1
T1
Sticker
SCHAUMSTOFFPLATTEN
UND PLEXIGLASSCHEIBE
ANBRINGEN
ö Schaumstoffdeckplatte 2
# LED-Leuchte
$ Schaumstoffdeckplatte 1
Drücken Sie die Schaumstoffplatten in die Rahmen-
konstruktion.
Drücken Sie auch die Plexiglasscheibe in die Rahmen-
konstruktion.
Bringen Sie die LED-Leuchte an der vorgesehenen
Position an, z.B. mit Magneten (nicht im Lieferumfang
enthalten).
P2
P2
T2
% Plexiglasscheibe
& Schaumstoffplatte B
' Schaumstoffplatten A
