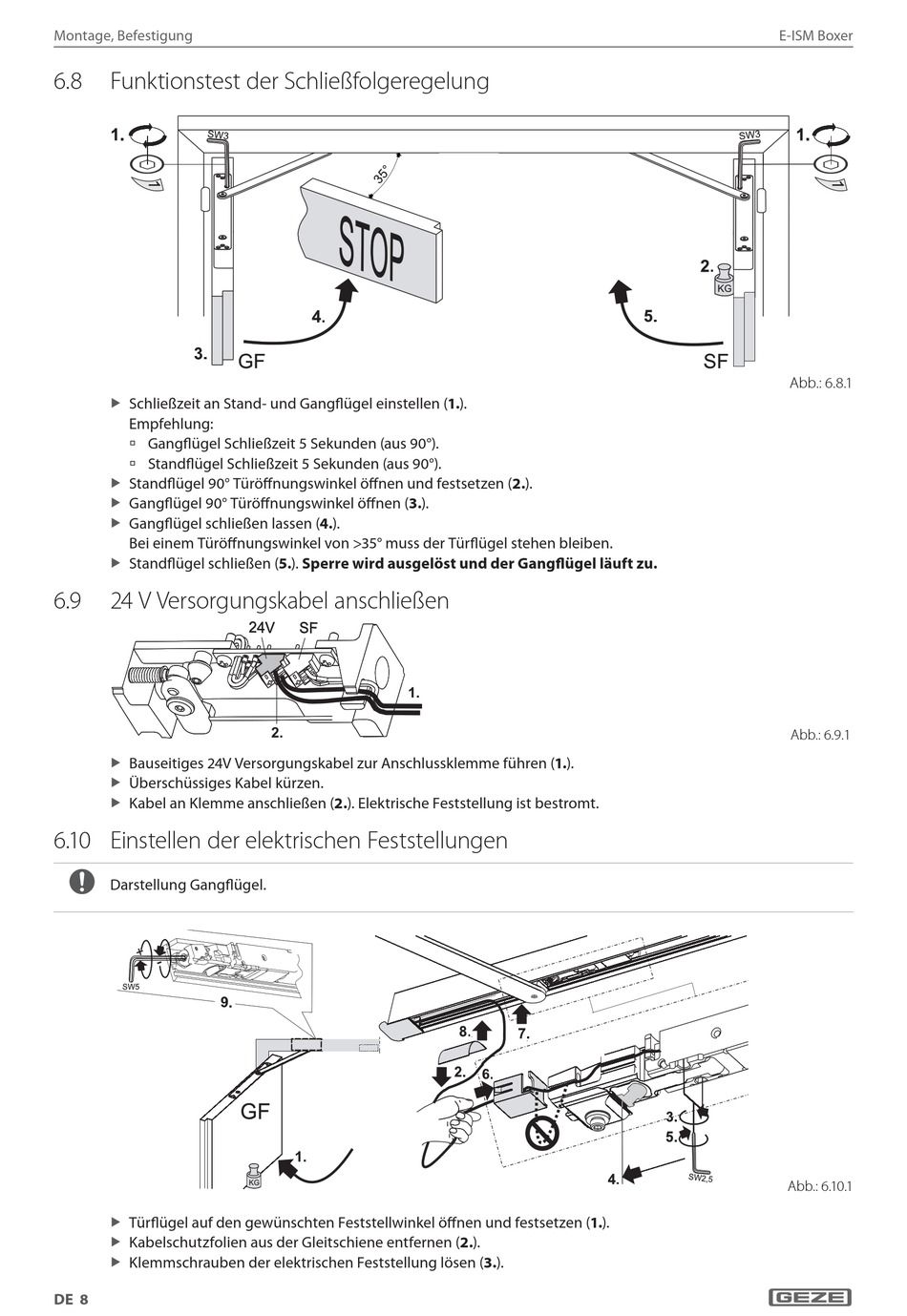

6.8 Funktionstest der Schließfolgeregelung
X
Schließzeit an Stand- und Gangflügel einstellen (1.).
Empfehlung:
à Gangflügel Schließzeit 5 Sekunden (aus 90°).
à Standflügel Schließzeit 5 Sekunden (aus 90°).
X
Standflügel 90° Türöffnungswinkel öffnen und festsetzen (2.).
X
Gangflügel 90° Türöffnungswinkel öffnen (3.).
X
Gangflügel schließen lassen (4.).
Bei einem Türöffnungswinkel von >35° muss der Türflügel stehen bleiben.
X
Standflügel schließen (5.). Sperre wird ausgelöst und der Gangflügel läuft zu.
6.9 24 V Versorgungskabel anschließen
X
Bauseitiges 24V Versorgungskabel zur Anschlussklemme führen (1.).
X
Überschüssiges Kabel kürzen.
X
Kabel an Klemme anschließen (2.). Elektrische Feststellung ist bestromt.

6. 1 0 Einstellen der elektrischen Feststellungen

Darstellung Gangflügel.
X
Türflügel auf den gewünschten Feststellwinkel öffnen und festsetzen (1.).
X
Kabelschutzfolien aus der Gleitschiene entfernen (2.).
X
Klemmschrauben der elektrischen Feststellung lösen (3.).
DE 8
1.
2.
1.
E-ISM Boxer
Abb.: 6.8.1
Abb.: 6.9.1
Abb.: 6.10.1
