Montage

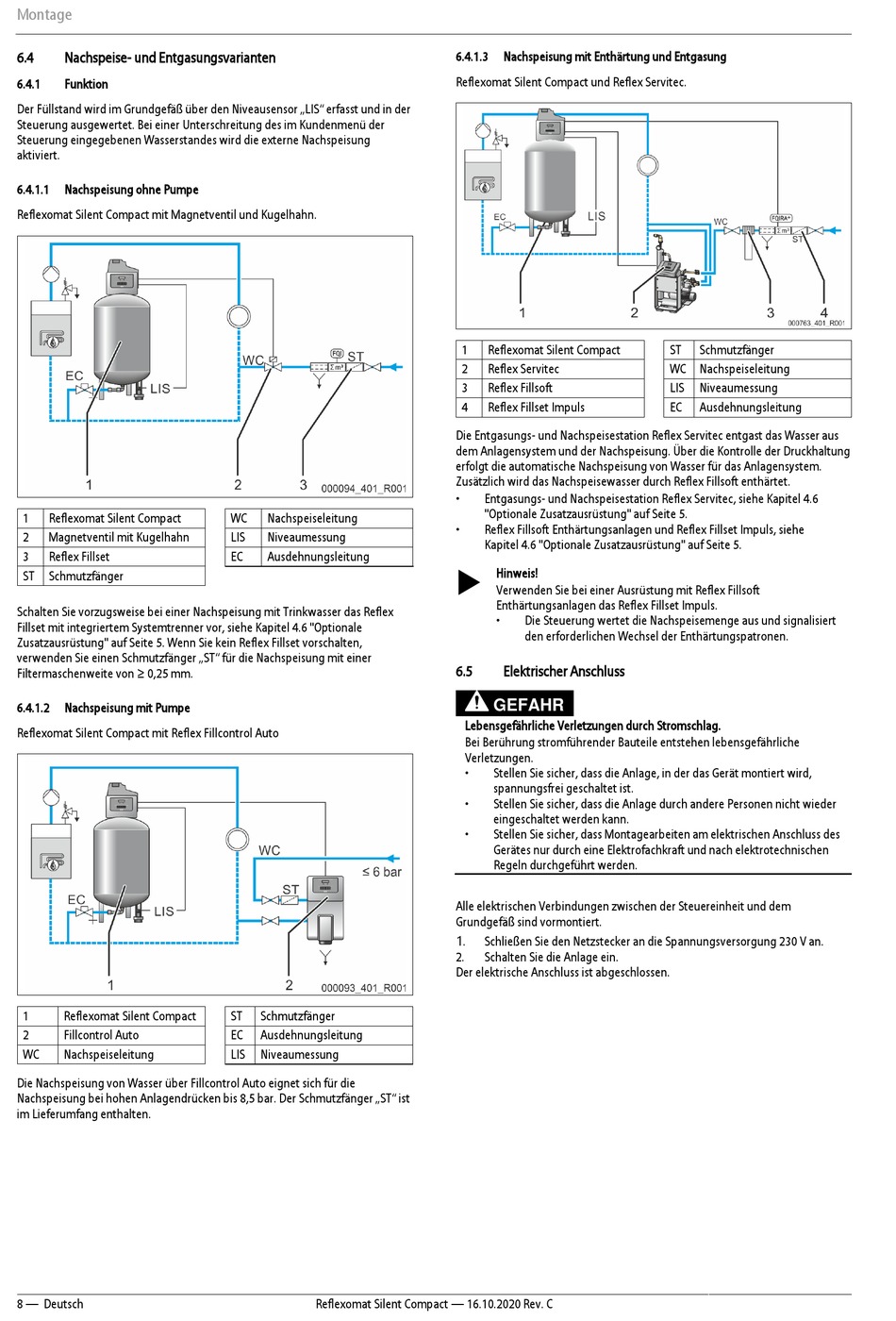

6.4

Nachspeise- und Entgasungsvarianten

6.4.1

Funktion

Der Füllstand wird im Grundgefäß über den Niveausensor „LIS" erfasst und in der
Steuerung ausgewertet. Bei einer Unterschreitung des im Kundenmenü der
Steuerung eingegebenen Wasserstandes wird die externe Nachspeisung
aktiviert.
6.4.1.1 Nachspeisung ohne Pumpe
Reflexomat Silent Compact mit Magnetventil und Kugelhahn.
1 Reflexomat Silent Compact
2 Magnetventil mit Kugelhahn
3 Reflex Fillset
ST Schmutzfänger
Schalten Sie vorzugsweise bei einer Nachspeisung mit Trinkwasser das Reflex
Fillset mit integriertem Systemtrenner vor, siehe Kapitel 4.6 "Optionale
Zusatzausrüstung" auf Seite 5. Wenn Sie kein Reflex Fillset vorschalten,
verwenden Sie einen Schmutzfänger „ST" für die Nachspeisung mit einer
Filtermaschenweite von ≥ 0,25 mm.
6.4.1.2

Nachspeisung mit Pumpe

Reflexomat Silent Compact mit Reflex Fillcontrol Auto
1 Reflexomat Silent Compact
2 Fillcontrol Auto
WC Nachspeiseleitung
Die Nachspeisung von Wasser über Fillcontrol Auto eignet sich für die
Nachspeisung bei hohen Anlagendrücken bis 8,5 bar. Der Schmutzfänger „ST" ist
im Lieferumfang enthalten.
8 — Deutsch
WC Nachspeiseleitung
LIS Niveaumessung
EC Ausdehnungsleitung
ST Schmutzfänger
EC Ausdehnungsleitung
LIS Niveaumessung
Reflexomat Silent Compact — 16.10.2020 Rev. C
6.4.1.3 Nachspeisung mit Enthärtung und Entgasung
Reflexomat Silent Compact und Reflex Servitec.
1 Reflexomat Silent Compact
2 Reflex Servitec
3 Reflex Fillsoft
4 Reflex Fillset Impuls
Die Entgasungs- und Nachspeisestation Reflex Servitec entgast das Wasser aus
dem Anlagensystem und der Nachspeisung. Über die Kontrolle der Druckhaltung
erfolgt die automatische Nachspeisung von Wasser für das Anlagensystem.
Zusätzlich wird das Nachspeisewasser durch Reflex Fillsoft enthärtet.
• Entgasungs- und Nachspeisestation Reflex Servitec, siehe Kapitel 4.6
"Optionale Zusatzausrüstung" auf Seite 5.
• Reflex Fillsoft Enthärtungsanlagen und Reflex Fillset Impuls, siehe
Kapitel 4.6 "Optionale Zusatzausrüstung" auf Seite 5.
 Hinweis!
Verwenden Sie bei einer Ausrüstung mit Reflex Fillsoft
Enthärtungsanlagen das Reflex Fillset Impuls.
• Die Steuerung wertet die Nachspeisemenge aus und signalisiert
den erforderlichen Wechsel der Enthärtungspatronen.
6.5

Elektrischer Anschluss

GEFAHR
Lebensgefährliche Verletzungen durch Stromschlag.
Bei Berührung stromführender Bauteile entstehen lebensgefährliche
Verletzungen.
• Stellen Sie sicher, dass die Anlage, in der das Gerät montiert wird,
spannungsfrei geschaltet ist.
• Stellen Sie sicher, dass die Anlage durch andere Personen nicht wieder
eingeschaltet werden kann.
• Stellen Sie sicher, dass Montagearbeiten am elektrischen Anschluss des
Gerätes nur durch eine Elektrofachkraft und nach elektrotechnischen
Regeln durchgeführt werden.
Alle elektrischen Verbindungen zwischen der Steuereinheit und dem
Grundgefäß sind vormontiert.
1.
Schließen Sie den Netzstecker an die Spannungsversorgung 230 V an.
2. Schalten Sie die Anlage ein.
Der elektrische Anschluss ist abgeschlossen.
ST Schmutzfänger
WC Nachspeiseleitung
LIS Niveaumessung
EC Ausdehnungsleitung
