Gerätebeschreibung
VORSICHT
Verletzungsgefahr durch unter Druck austretende Flüssigkeit
An den Anschlüssen kann es bei fehlerhafter Montage, Demontage oder
Wartungsarbeiten zu Verbrennungen und Verletzungen kommen, wenn
heißes Wasser oder heißer Dampf unter Druck plötzlich herausströmt.
•
Stellen Sie eine fachgerechte Montage, Demontage oder
Wartungsarbeit sicher.
•
Stellen Sie sicher, dass die Anlage drucklos ist, bevor Sie Montage,
Demontage oder Wartungsarbeiten an den Anschlüssen durchführen.
WARNUNG
Verletzungsgefahr durch hohes Gewicht
Die Geräte haben ein hohes Gewicht. Dadurch besteht die Gefahr von
körperlichen Schäden und Unfällen.
•
Verwenden Sie für den Transport und für die Montage geeignete
Hebezeuge.
4

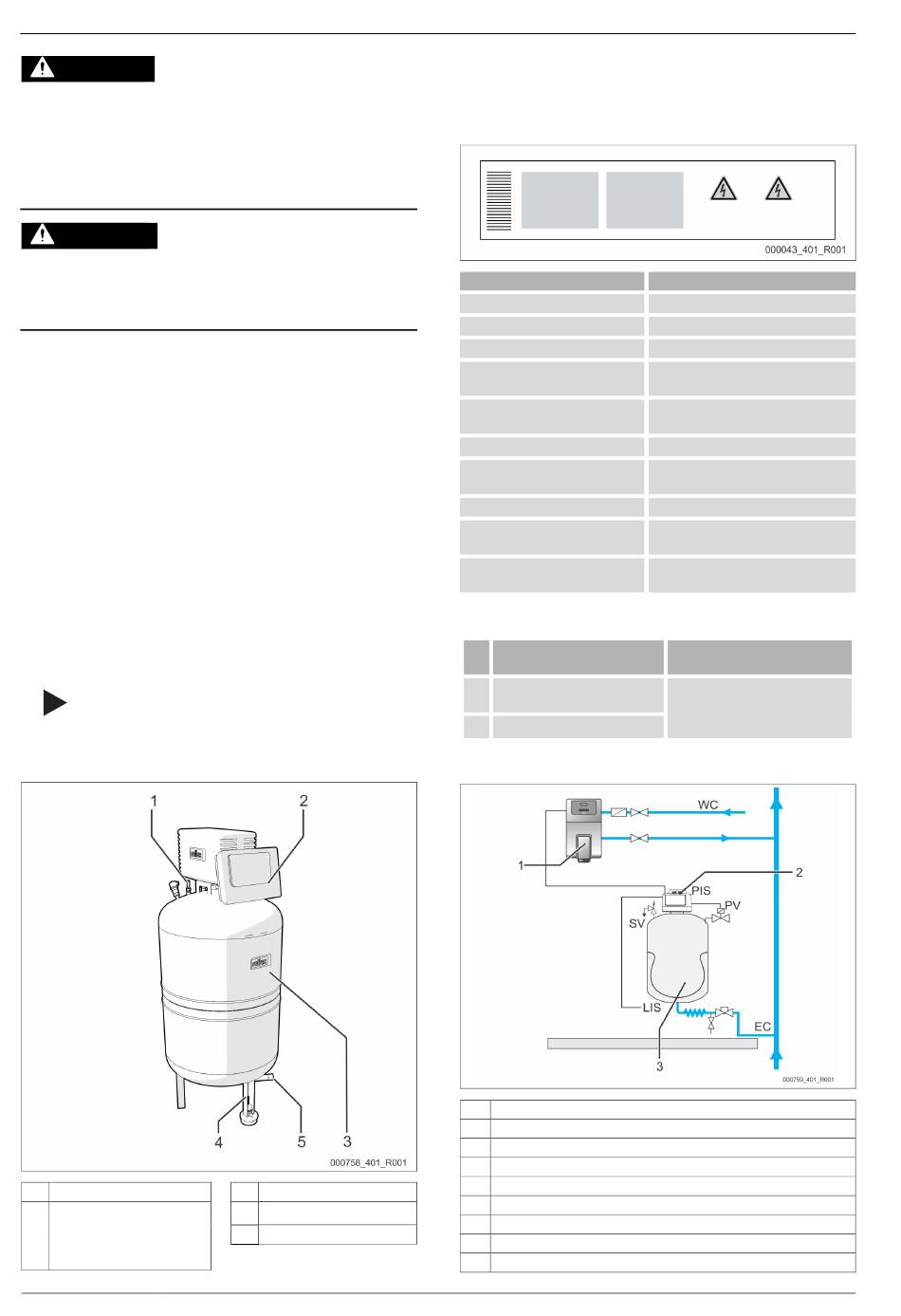

Gerätebeschreibung
4.1
Beschreibung
Der Reflexomat Silent Compact (RSC) ist eine kompressorgesteuerte
Druckhaltestation für Heiz- und Kühlwassersysteme. Im Wesentlichen besteht
der RSC aus einer Steuereinheit und einem Grundgefäß "RG" als
Ausdehnungsgefäß bis 500 Liter Nennvolumen. Die Steuereinheit ist auf dem
Grundgefäß werkseitig montiert.
Alle elektrischen und luftseitigen Verbindungen zwischen der Steuereinheit und
dem Grundgefäß sind vormontiert.
Eine Membrane im Ausdehnungsgefäß trennt es in einen Luft- und einen
Wasserraum. So wird das Eindringen von Luftsauerstoff im Ausdehnungsgefäß
verhindert.
Der RSC bietet die Optimierung zur Druckhaltung und Nachspeisung:
•
Kein direktes Einsaugen von Luft durch Kontrolle der Druckhaltung und
automatischer Nachspeisung als zusätzliche Option.
•
Keine Zirkulationsprobleme durch freie Blasen im Kreislaufwasser.
•
Reduzierung des Korrosionsschadens durch Sauerstoffentzug aus dem
Nachspeisewasser.
Hinweis!
Ein Anschluss von Folgegefäßen ist nicht möglich.
4.2
Übersichtsdarstellung
1
Sicherheitsventil „SV"
2
Steuereinheit „RC"
•
Kompressor
•
Steuerung
„Reflex Control Basic"
4 — Deutsch
3
Grundgefäß „RG"
4
Niveaumessung „LIS"
5
Ausdehnungsgefäß „EC"
Reflexomat Silent Compact — 16.10.2020 Rev. C
4.3
Identifikation
4.3.1
Typenschild
Dem Typenschild entnehmen Sie Angaben zum Hersteller, zum Baujahr, zur
Herstellnummer sowie zu den technischen Daten.
Eintrag auf dem Typenschild
Type
Serial No.
min. / max. allowable pressure P
max. continuous operating
temperature
min. / max. allowable temperature
/ flow temperature TS
Year built
min. operating pressure set up on
shop floor
at site
max. pressure saftey valve
factory - aline
at site
4.3.2
Typenschlüssel
Nr.
1
RSC = Reflexomat Silent
Compact
2
Nennvolumen Grundgefäß
4.4
Funktion
1
Nachspeisung mit Wasser durch „Fillcontroll Auto"
2
Steuereinheit
3
Grundgefäß als Ausdehnungsgefäß
WC Nachspeiseleitung
PIS
Drucksensor
SV
Sicherheitsventil
PV
Magnetventil
LIS
Druckmessdose zur Ermittlung vom Niveau Wasserstand
EC
Ausdehnungsleitung
Bedeutung
Gerätebezeichnung
Seriennummer
Minimaler / Maximaler zulässiger Druck
Maximale Dauerbetriebstemperatur
Minimale / maximale zulässige
Temperatur / Vorlauftemperatur TS
Baujahr
Werkseitig eingestellter
Mindestbetriebsdruck
Eingestellter Mindestbetriebsdruck
Werkseitig eingestellter Ansprechdruck
vom Sicherheitsventil
Eingestellter Ansprechdruck vom
Sicherheitsventil
Typenschlüssel Reflexomat Silent
Compact
Reflexomat RSC 500
1 2
