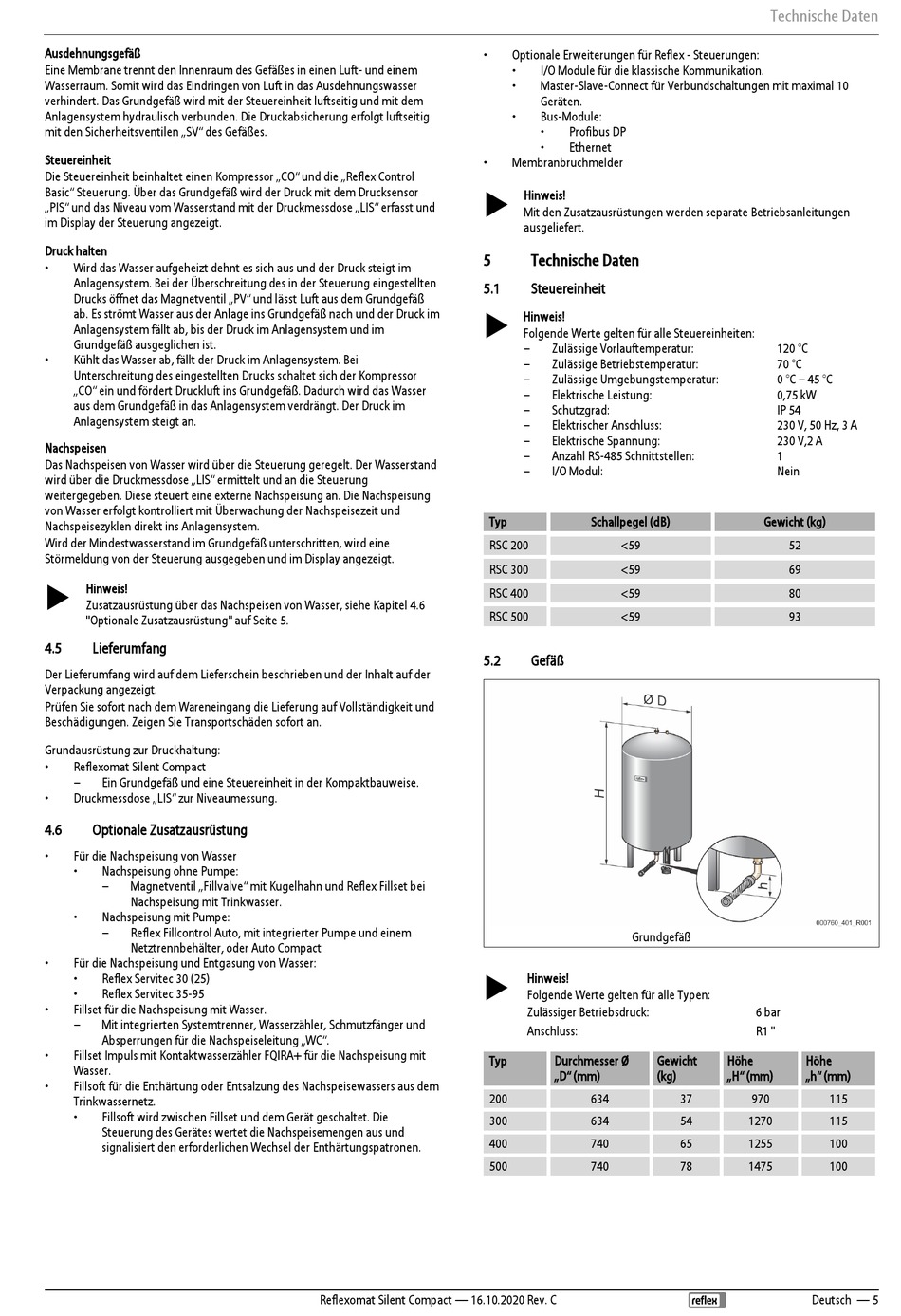

Ausdehnungsgefäß
Eine Membrane trennt den Innenraum des Gefäßes in einen Luft- und einem
Wasserraum. Somit wird das Eindringen von Luft in das Ausdehnungswasser
verhindert. Das Grundgefäß wird mit der Steuereinheit luftseitig und mit dem
Anlagensystem hydraulisch verbunden. Die Druckabsicherung erfolgt luftseitig
mit den Sicherheitsventilen „SV" des Gefäßes.
Steuereinheit
Die Steuereinheit beinhaltet einen Kompressor „CO" und die „Reflex Control
Basic" Steuerung. Über das Grundgefäß wird der Druck mit dem Drucksensor
„PIS" und das Niveau vom Wasserstand mit der Druckmessdose „LIS" erfasst und
im Display der Steuerung angezeigt.
Druck halten
•
Wird das Wasser aufgeheizt dehnt es sich aus und der Druck steigt im
Anlagensystem. Bei der Überschreitung des in der Steuerung eingestellten
Drucks öffnet das Magnetventil „PV" und lässt Luft aus dem Grundgefäß
ab. Es strömt Wasser aus der Anlage ins Grundgefäß nach und der Druck im
Anlagensystem fällt ab, bis der Druck im Anlagensystem und im
Grundgefäß ausgeglichen ist.
•
Kühlt das Wasser ab, fällt der Druck im Anlagensystem. Bei
Unterschreitung des eingestellten Drucks schaltet sich der Kompressor
„CO" ein und fördert Druckluft ins Grundgefäß. Dadurch wird das Wasser
aus dem Grundgefäß in das Anlagensystem verdrängt. Der Druck im
Anlagensystem steigt an.
Nachspeisen
Das Nachspeisen von Wasser wird über die Steuerung geregelt. Der Wasserstand
wird über die Druckmessdose „LIS" ermittelt und an die Steuerung
weitergegeben. Diese steuert eine externe Nachspeisung an. Die Nachspeisung
von Wasser erfolgt kontrolliert mit Überwachung der Nachspeisezeit und
Nachspeisezyklen direkt ins Anlagensystem.
Wird der Mindestwasserstand im Grundgefäß unterschritten, wird eine
Störmeldung von der Steuerung ausgegeben und im Display angezeigt.
Hinweis!
Zusatzausrüstung über das Nachspeisen von Wasser, siehe Kapitel 4.6
"Optionale Zusatzausrüstung" auf Seite 5.
4.5
Lieferumfang
Der Lieferumfang wird auf dem Lieferschein beschrieben und der Inhalt auf der
Verpackung angezeigt.
Prüfen Sie sofort nach dem Wareneingang die Lieferung auf Vollständigkeit und
Beschädigungen. Zeigen Sie Transportschäden sofort an.
Grundausrüstung zur Druckhaltung:
•
Reflexomat Silent Compact
–
Ein Grundgefäß und eine Steuereinheit in der Kompaktbauweise.
•
Druckmessdose „LIS" zur Niveaumessung.
4.6
Optionale Zusatzausrüstung
•
Für die Nachspeisung von Wasser
•
Nachspeisung ohne Pumpe:
–
Magnetventil „Fillvalve" mit Kugelhahn und Reflex Fillset bei
Nachspeisung mit Trinkwasser.
•
Nachspeisung mit Pumpe:
–
Reflex Fillcontrol Auto, mit integrierter Pumpe und einem
Netztrennbehälter, oder Auto Compact
•
Für die Nachspeisung und Entgasung von Wasser:
•
Reflex Servitec 30 (25)
•
Reflex Servitec 35-95
•
Fillset für die Nachspeisung mit Wasser.
–
Mit integrierten Systemtrenner, Wasserzähler, Schmutzfänger und
Absperrungen für die Nachspeiseleitung „WC".
•
Fillset Impuls mit Kontaktwasserzähler FQIRA+ für die Nachspeisung mit
Wasser.
•
Fillsoft für die Enthärtung oder Entsalzung des Nachspeisewassers aus dem
Trinkwassernetz.
•
Fillsoft wird zwischen Fillset und dem Gerät geschaltet. Die
Steuerung des Gerätes wertet die Nachspeisemengen aus und
signalisiert den erforderlichen Wechsel der Enthärtungspatronen.
•
•
5
5.1
Typ
RSC 200
RSC 300
RSC 400
RSC 500
5.2
Typ
200
300
400
500
Reflexomat Silent Compact — 16.10.2020 Rev. C
Optionale Erweiterungen für Reflex - Steuerungen:
•
I/O Module für die klassische Kommunikation.
•
Master-Slave-Connect für Verbundschaltungen mit maximal 10
Geräten.
•
Bus-Module:
•
Profibus DP
•
Ethernet
Membranbruchmelder
Hinweis!
Mit den Zusatzausrüstungen werden separate Betriebsanleitungen
ausgeliefert.
Technische Daten
Steuereinheit
Hinweis!
Folgende Werte gelten für alle Steuereinheiten:
–
Zulässige Vorlauftemperatur:
–
Zulässige Betriebstemperatur:
–
Zulässige Umgebungstemperatur:
–
Elektrische Leistung:
–
Schutzgrad:
–
Elektrischer Anschluss:
–
Elektrische Spannung:
–
Anzahl RS-485 Schnittstellen:
–
I/O Modul:
Schallpegel (dB)
<59
<59
<59
<59
Gefäß
Grundgefäß
Hinweis!
Folgende Werte gelten für alle Typen:
Zulässiger Betriebsdruck:
Anschluss:
Durchmesser Ø
Gewicht
„D" (mm)
(kg)
634
37
634
54
740
65
740
78
Technische Daten
120 °C
70 °C
0 °C – 45 °C
0,75 kW
IP 54
230 V, 50 Hz, 3 A
230 V,2 A
1
Nein
Gewicht (kg)
52
69
80
93
6 bar
R1 "
Höhe
Höhe
„H" (mm)
„h" (mm)
970
115
1270
115
1255
100
1475
100
Deutsch — 5
