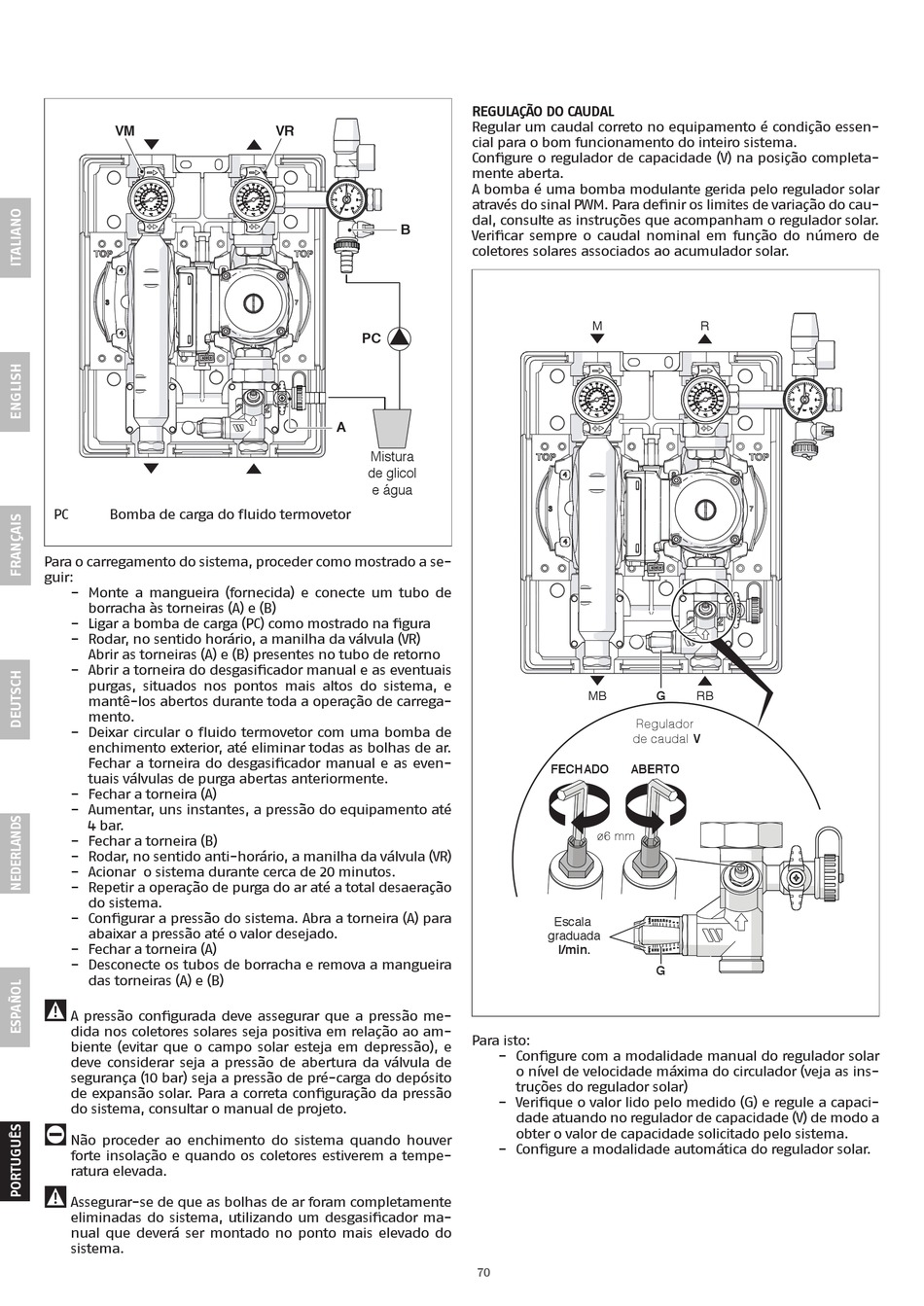

VM
PC Bomba de carga do fluido termovetor
Para o carregamento do sistema, proceder como mostrado a se-
guir:
− Monte a mangueira (fornecida) e conecte um tubo de
borracha às torneiras (A) e (B)
− Ligar a bomba de carga (PC) como mostrado na figura
− Rodar, no sentido horário, a manilha da válvula (VR)
Abrir as torneiras (A) e (B) presentes no tubo de retorno
− Abrir a torneira do desgasificador manual e as eventuais
purgas, situados nos pontos mais altos do sistema, e
mantê-los abertos durante toda a operação de carrega-
mento.
− Deixar circular o fluido termovetor com uma bomba de
enchimento exterior, até eliminar todas as bolhas de ar.
Fechar a torneira do desgasificador manual e as even-
tuais válvulas de purga abertas anteriormente.
− Fechar a torneira (A)
− Aumentar, uns instantes, a pressão do equipamento até
4 bar.
− Fechar a torneira (B)
− Rodar, no sentido anti-horário, a manilha da válvula (VR)
− Acionar o sistema durante cerca de 20 minutos.
− Repetir a operação de purga do ar até a total desaeração
do sistema.
− Configurar a pressão do sistema. Abra a torneira (A) para
abaixar a pressão até o valor desejado.
− Fechar a torneira (A)
− Desconecte os tubos de borracha e remova a mangueira
das torneiras (A) e (B)
9
A pressão configurada deve assegurar que a pressão me-
dida nos coletores solares seja positiva em relação ao am-
biente (evitar que o campo solar esteja em depressão), e
deve considerar seja a pressão de abertura da válvula de
segurança (10 bar) seja a pressão de pré-carga do depósito
de expansão solar. Para a correta configuração da pressão
do sistema, consultar o manual de projeto.
0
Não proceder ao enchimento do sistema quando houver
forte insolação e quando os coletores estiverem a tempe-
ratura elevada.
9
Assegurar-se de que as bolhas de ar foram completamente
eliminadas do sistema, utilizando um desgasificador ma-
nual que deverá ser montado no ponto mais elevado do
sistema.
VR
B
PC
A
Mistura
de glicol
e água
REGULAÇÃO DO CAUDAL
Regular um caudal correto no equipamento é condição essen-
cial para o bom funcionamento do inteiro sistema.
Configure o regulador de capacidade (V) na posição completa-
mente aberta.
A bomba é uma bomba modulante gerida pelo regulador solar
através do sinal PWM. Para definir os limites de variação do cau-
dal, consulte as instruções que acompanham o regulador solar.
Verificar sempre o caudal nominal em função do número de
coletores solares associados ao acumulador solar.
M
MB
Regulador
de caudal V
FECHADO ABERTO
ø6 mm
Escala
graduada
l/min.
Para isto:
− Configure com a modalidade manual do regulador solar
o nível de velocidade máxima do circulador (veja as ins-
truções do regulador solar)
− Verifique o valor lido pelo medido (G) e regule a capaci-
dade atuando no regulador de capacidade (V) de modo a
obter o valor de capacidade solicitado pelo sistema.
− Configure a modalidade automática do regulador solar.
70
R
G
RB
G
