INSTALLAZIONE

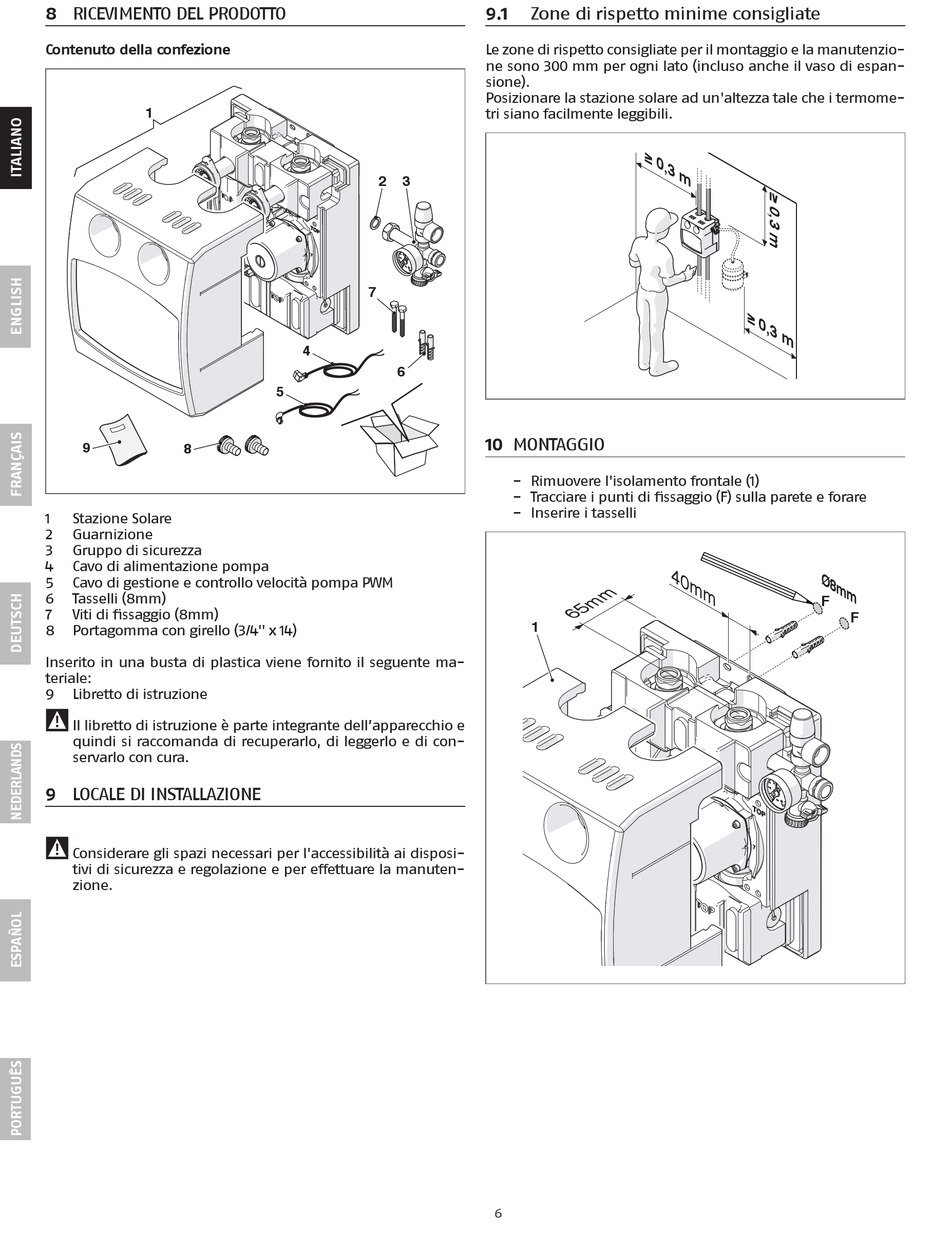

8 RICEVIMENTO DEL PRODOTTO

Contenuto della confezione
1
9
1 Stazione Solare
2 Guarnizione
3 Gruppo di sicurezza
4 Cavo di alimentazione pompa
5 Cavo di gestione e controllo velocità pompa PWM
6 Tasselli (8mm)
7 Viti di fissaggio (8mm)
8 Portagomma con girello (3/4" x 14)
Inserito in una busta di plastica viene fornito il seguente ma-
teriale:
9 Libretto di istruzione
9
Il libretto di istruzione è parte integrante dell'apparecchio e
quindi si raccomanda di recuperarlo, di leggerlo e di con-
servarlo con cura.

9 LOCALE DI INSTALLAZIONE

9
Considerare gli spazi necessari per l'accessibilità ai disposi-
tivi di sicurezza e regolazione e per effettuare la manuten-
zione.
Installazione
4
5
8
9.1 Zone di rispetto minime consigliate
Le zone di rispetto consigliate per il montaggio e la manutenzio-
ne sono 300 mm per ogni lato (incluso anche il vaso di espan-
sione).
Posizionare la stazione solare ad un'altezza tale che i termome-
tri siano facilmente leggibili.
2 3
7
6

10 MONTAGGIO

− Rimuovere l'isolamento frontale (1)
− Tracciare i punti di fissaggio (F) sulla parete e forare
− Inserire i tasselli
1
6 6
≥ 0
, 3
m
≥ 0
, 3
m
4 0
Ø 8
m m
F
m m
F
