MISE EN SERVICE ET ENTRETIEN

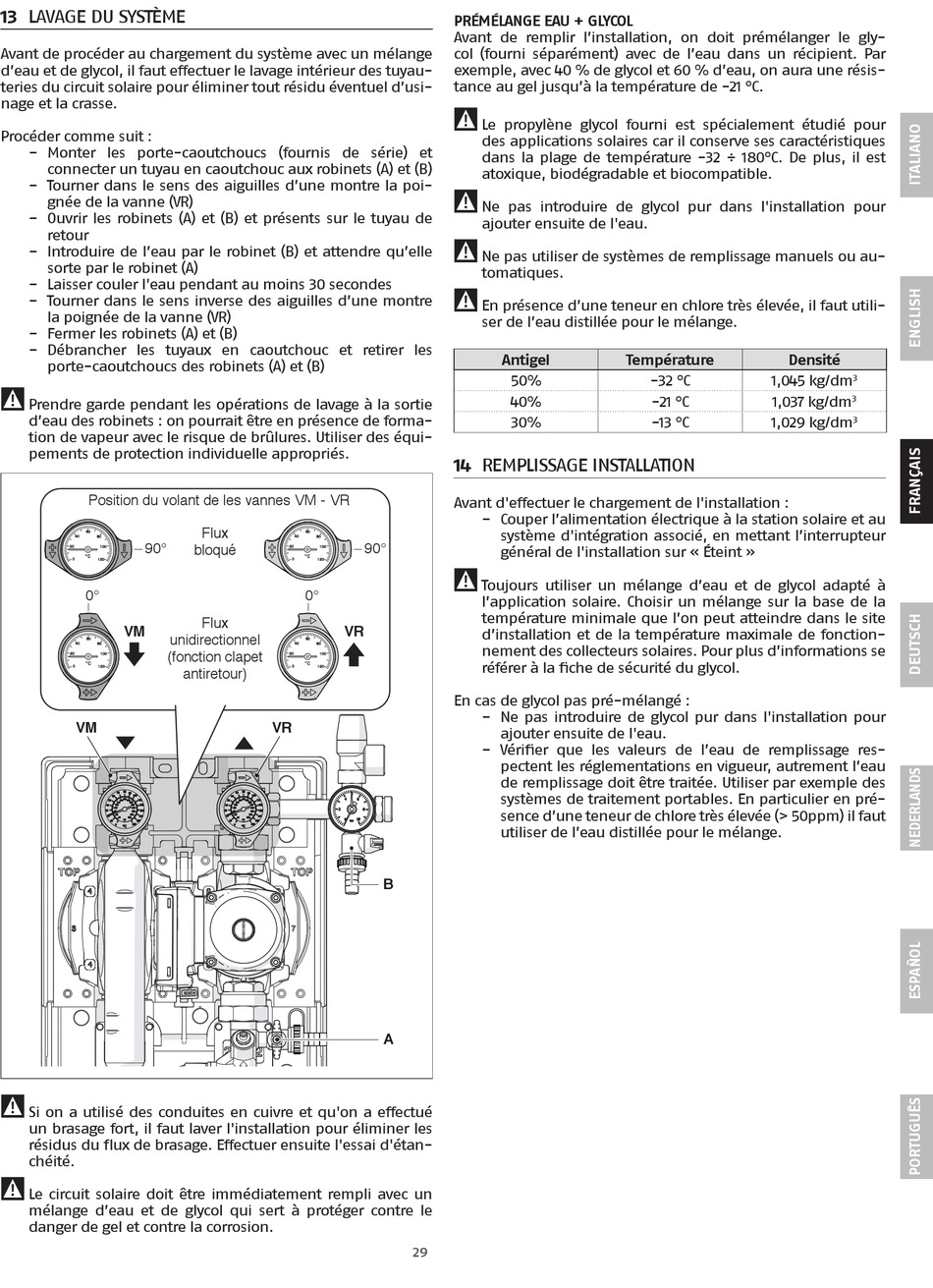

13 LAVAGE DU SYSTÈME
Avant de procéder au chargement du système avec un mélange
d'eau et de glycol, il faut effectuer le lavage intérieur des tuyau-
teries du circuit solaire pour éliminer tout résidu éventuel d'usi-
nage et la crasse.
Procéder comme suit :
− Monter les porte-caoutchoucs (fournis de série) et
connecter un tuyau en caoutchouc aux robinets (A) et (B)
− Tourner dans le sens des aiguilles d'une montre la poi-
gnée de la vanne (VR)
− Ouvrir les robinets (A) et (B) et présents sur le tuyau de
retour
− Introduire de l'eau par le robinet (B) et attendre qu'elle
sorte par le robinet (A)
− Laisser couler l'eau pendant au moins 30 secondes
− Tourner dans le sens inverse des aiguilles d'une montre
la poignée de la vanne (VR)
− Fermer les robinets (A) et (B)
− Débrancher les tuyaux en caoutchouc et retirer les
porte-caoutchoucs des robinets (A) et (B)
9
Prendre garde pendant les opérations de lavage à la sortie
d'eau des robinets : on pourrait être en présence de forma-
tion de vapeur avec le risque de brûlures. Utiliser des équi-
pements de protection individuelle appropriés.
Position du volant de les vannes VM - VR
0°
VM
VM
9
Si on a utilisé des conduites en cuivre et qu'on a effectué
un brasage fort, il faut laver l'installation pour éliminer les
résidus du flux de brasage. Effectuer ensuite l'essai d'étan-
chéité.
9
Le circuit solaire doit être immédiatement rempli avec un
mélange d'eau et de glycol qui sert à protéger contre le
danger de gel et contre la corrosion.
Flux
90°
bloqué
0°
Flux
unidirectionnel
(fonction clapet
antiretour)
VR
PRÉMÉLANGE EAU + GLYCOL
Avant de remplir l'installation, on doit prémélanger le gly-
col (fourni séparément) avec de l'eau dans un récipient. Par
exemple, avec 40 % de glycol et 60 % d'eau, on aura une résis-
tance au gel jusqu'à la température de -21 °C.
9
Le propylène glycol fourni est spécialement étudié pour
des applications solaires car il conserve ses caractéristiques
dans la plage de température -32 ÷ 180°C. De plus, il est
atoxique, biodégradable et biocompatible.
9
Ne pas introduire de glycol pur dans l'installation pour
ajouter ensuite de l'eau.
9
Ne pas utiliser de systèmes de remplissage manuels ou au-
tomatiques.
9
En présence d'une teneur en chlore très élevée, il faut utili-
ser de l'eau distillée pour le mélange.
Antigel
50%
40%
30%
14 REMPLISSAGE INSTALLATION
Avant d'effectuer le chargement de l'installation :
− Couper l'alimentation électrique à la station solaire et au
système d'intégration associé, en mettant l'interrupteur
90°
général de l'installation sur « Éteint »
9
Toujours utiliser un mélange d'eau et de glycol adapté à
l'application solaire. Choisir un mélange sur la base de la
température minimale que l'on peut atteindre dans le site
VR
d'installation et de la température maximale de fonction-
nement des collecteurs solaires. Pour plus d'informations se
référer à la fiche de sécurité du glycol.
En cas de glycol pas pré-mélangé :
− Ne pas introduire de glycol pur dans l'installation pour
ajouter ensuite de l'eau.
− Vérifier que les valeurs de l'eau de remplissage res-
pectent les réglementations en vigueur, autrement l'eau
de remplissage doit être traitée. Utiliser par exemple des
systèmes de traitement portables. En particulier en pré-
sence d'une teneur de chlore très élevée (> 50ppm) il faut
utiliser de l'eau distillée pour le mélange.
B
A
29
29
Température
Densité
-32 °C
1,045 kg/dm
-21 °C
1,037 kg/dm
-13 °C
1,029 kg/dm
3
3
3
Mise en service et entretien
