VM
PC Pompe de charge fluide caloporteur

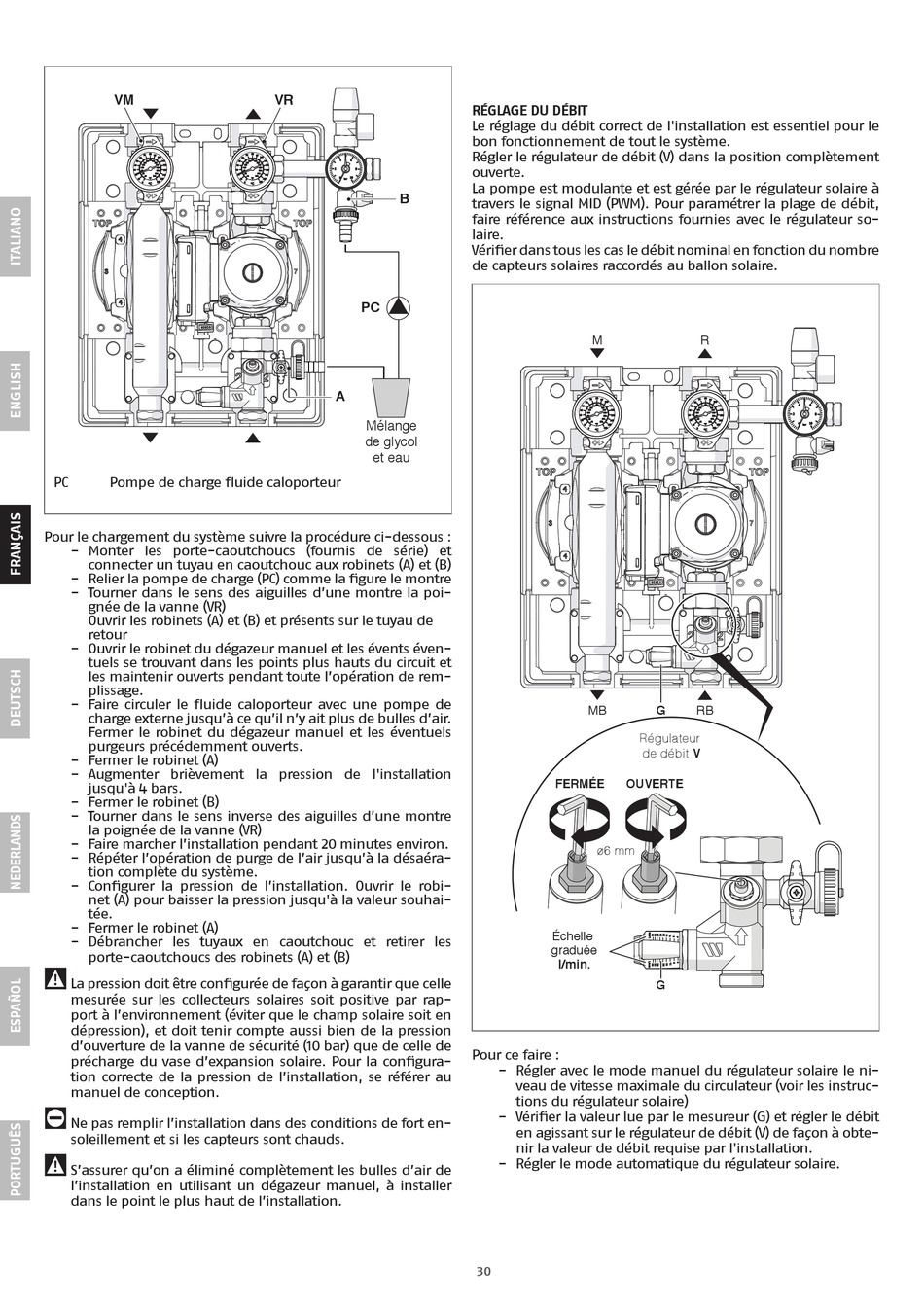

Pour le chargement du système suivre la procédure ci-dessous :
− Monter les porte-caoutchoucs (fournis de série) et
connecter un tuyau en caoutchouc aux robinets (A) et (B)
− Relier la pompe de charge (PC) comme la figure le montre
− Tourner dans le sens des aiguilles d'une montre la poi-
gnée de la vanne (VR)
Ouvrir les robinets (A) et (B) et présents sur le tuyau de
retour
− Ouvrir le robinet du dégazeur manuel et les évents éven-
tuels se trouvant dans les points plus hauts du circuit et
les maintenir ouverts pendant toute l'opération de rem-
plissage.
− Faire circuler le fluide caloporteur avec une pompe de
charge externe jusqu'à ce qu'il n'y ait plus de bulles d'air.
Fermer le robinet du dégazeur manuel et les éventuels
purgeurs précédemment ouverts.
− Fermer le robinet (A)
− Augmenter brièvement la pression de l'installation
jusqu'à 4 bars.
− Fermer le robinet (B)
− Tourner dans le sens inverse des aiguilles d'une montre
la poignée de la vanne (VR)
− Faire marcher l'installation pendant 20 minutes environ.
− Répéter l'opération de purge de l'air jusqu'à la désaéra-
tion complète du système.
− Configurer la pression de l'installation. Ouvrir le robi-
net (A) pour baisser la pression jusqu'à la valeur souhai-
tée.
− Fermer le robinet (A)
− Débrancher les tuyaux en caoutchouc et retirer les
porte-caoutchoucs des robinets (A) et (B)
9
La pression doit être configurée de façon à garantir que celle
mesurée sur les collecteurs solaires soit positive par rap-
port à l'environnement (éviter que le champ solaire soit en
dépression), et doit tenir compte aussi bien de la pression
d'ouverture de la vanne de sécurité (10 bar) que de celle de
précharge du vase d'expansion solaire. Pour la configura-
tion correcte de la pression de l'installation, se référer au
manuel de conception.
0
Ne pas remplir l'installation dans des conditions de fort en-
soleillement et si les capteurs sont chauds.
9
S'assurer qu'on a éliminé complètement les bulles d'air de
l'installation en utilisant un dégazeur manuel, à installer
dans le point le plus haut de l'installation.
VR
B
PC
A
Mélange
de glycol
et eau
RÉGLAGE DU DÉBIT
Le réglage du débit correct de l'installation est essentiel pour le
bon fonctionnement de tout le système.
Régler le régulateur de débit (V) dans la position complètement
ouverte.
La pompe est modulante et est gérée par le régulateur solaire à
travers le signal MID (PWM). Pour paramétrer la plage de débit,
faire référence aux instructions fournies avec le régulateur so-
laire.
Vérifier dans tous les cas le débit nominal en fonction du nombre
de capteurs solaires raccordés au ballon solaire.
M
MB
Régulateur
de débit V
FERMÉE OUVERTE
ø6 mm
Échelle
graduée
l/min.
Pour ce faire :
− Régler avec le mode manuel du régulateur solaire le ni-
veau de vitesse maximale du circulateur (voir les instruc-
tions du régulateur solaire)
− Vérifier la valeur lue par le mesureur (G) et régler le débit
en agissant sur le régulateur de débit (V) de façon à obte-
nir la valeur de débit requise par l'installation.
− Régler le mode automatique du régulateur solaire.
30 30
R
G
RB
G
