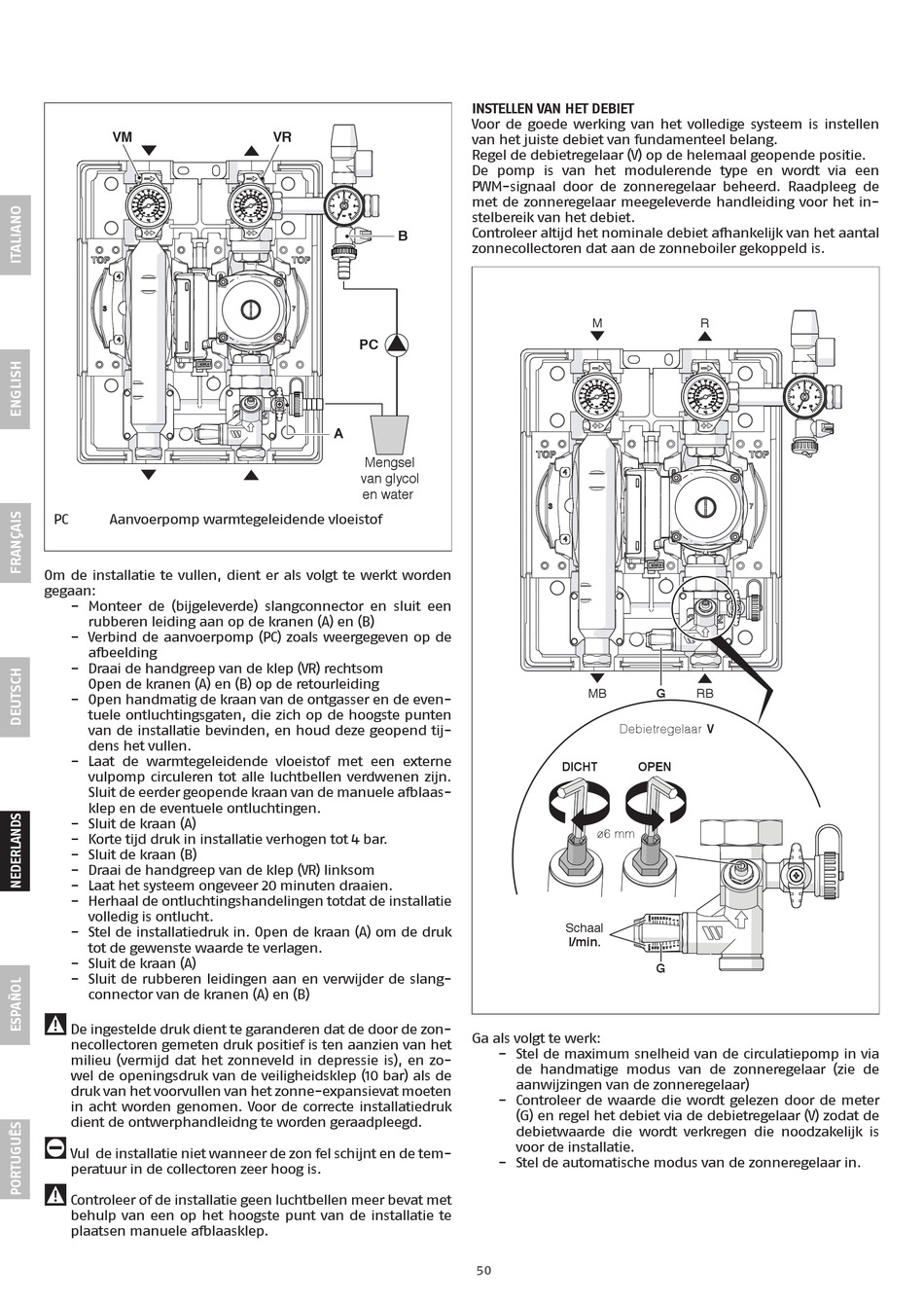

VM
PC Aanvoerpomp warmtegeleidende vloeistof
Om de installatie te vullen, dient er als volgt te werkt worden
gegaan:
− Monteer de (bijgeleverde) slangconnector en sluit een
rubberen leiding aan op de kranen (A) en (B)
− Verbind de aanvoerpomp (PC) zoals weergegeven op de
afbeelding
− Draai de handgreep van de klep (VR) rechtsom
Open de kranen (A) en (B) op de retourleiding
− Open handmatig de kraan van de ontgasser en de even-
tuele ontluchtingsgaten, die zich op de hoogste punten
van de installatie bevinden, en houd deze geopend tij-
dens het vullen.
− Laat de warmtegeleidende vloeistof met een externe
vulpomp circuleren tot alle luchtbellen verdwenen zijn.
Sluit de eerder geopende kraan van de manuele afblaas-
klep en de eventuele ontluchtingen.
− Sluit de kraan (A)
− Korte tijd druk in installatie verhogen tot 4 bar.
− Sluit de kraan (B)
− Draai de handgreep van de klep (VR) linksom
− Laat het systeem ongeveer 20 minuten draaien.
− Herhaal de ontluchtingshandelingen totdat de installatie
volledig is ontlucht.
− Stel de installatiedruk in. Open de kraan (A) om de druk
tot de gewenste waarde te verlagen.
− Sluit de kraan (A)
− Sluit de rubberen leidingen aan en verwijder de slang-
connector van de kranen (A) en (B)
9
De ingestelde druk dient te garanderen dat de door de zon-
necollectoren gemeten druk positief is ten aanzien van het
milieu (vermijd dat het zonneveld in depressie is), en zo-
wel de openingsdruk van de veiligheidsklep (10 bar) als de
druk van het voorvullen van het zonne-expansievat moeten
in acht worden genomen. Voor de correcte installatiedruk
dient de ontwerphandleidng te worden geraadpleegd.
0
Vul de installatie niet wanneer de zon fel schijnt en de tem-
peratuur in de collectoren zeer hoog is.
9
Controleer of de installatie geen luchtbellen meer bevat met
behulp van een op het hoogste punt van de installatie te
plaatsen manuele afblaasklep.
VR
B
PC
A
Mengsel
van glycol
en water
INSTELLEN VAN HET DEBIET
Voor de goede werking van het volledige systeem is instellen
van het juiste debiet van fundamenteel belang.
Regel de debietregelaar (V) op de helemaal geopende positie.
De pomp is van het modulerende type en wordt via een
PWM-signaal door de zonneregelaar beheerd. Raadpleeg de
met de zonneregelaar meegeleverde handleiding voor het in-
stelbereik van het debiet.
Controleer altijd het nominale debiet afhankelijk van het aantal
zonnecollectoren dat aan de zonneboiler gekoppeld is.
M
MB
Debietregelaar V
DICHT OPEN
ø6 mm
Schaal
l/min.
Ga als volgt te werk:
− Stel de maximum snelheid van de circulatiepomp in via
de handmatige modus van de zonneregelaar (zie de
aanwijzingen van de zonneregelaar)
− Controleer de waarde die wordt gelezen door de meter
(G) en regel het debiet via de debietregelaar (V) zodat de
debietwaarde die wordt verkregen die noodzakelijk is
voor de installatie.
− Stel de automatische modus van de zonneregelaar in.
50 50
R
G
RB
G
