VM
PC Bomba de carga fluido caloportador

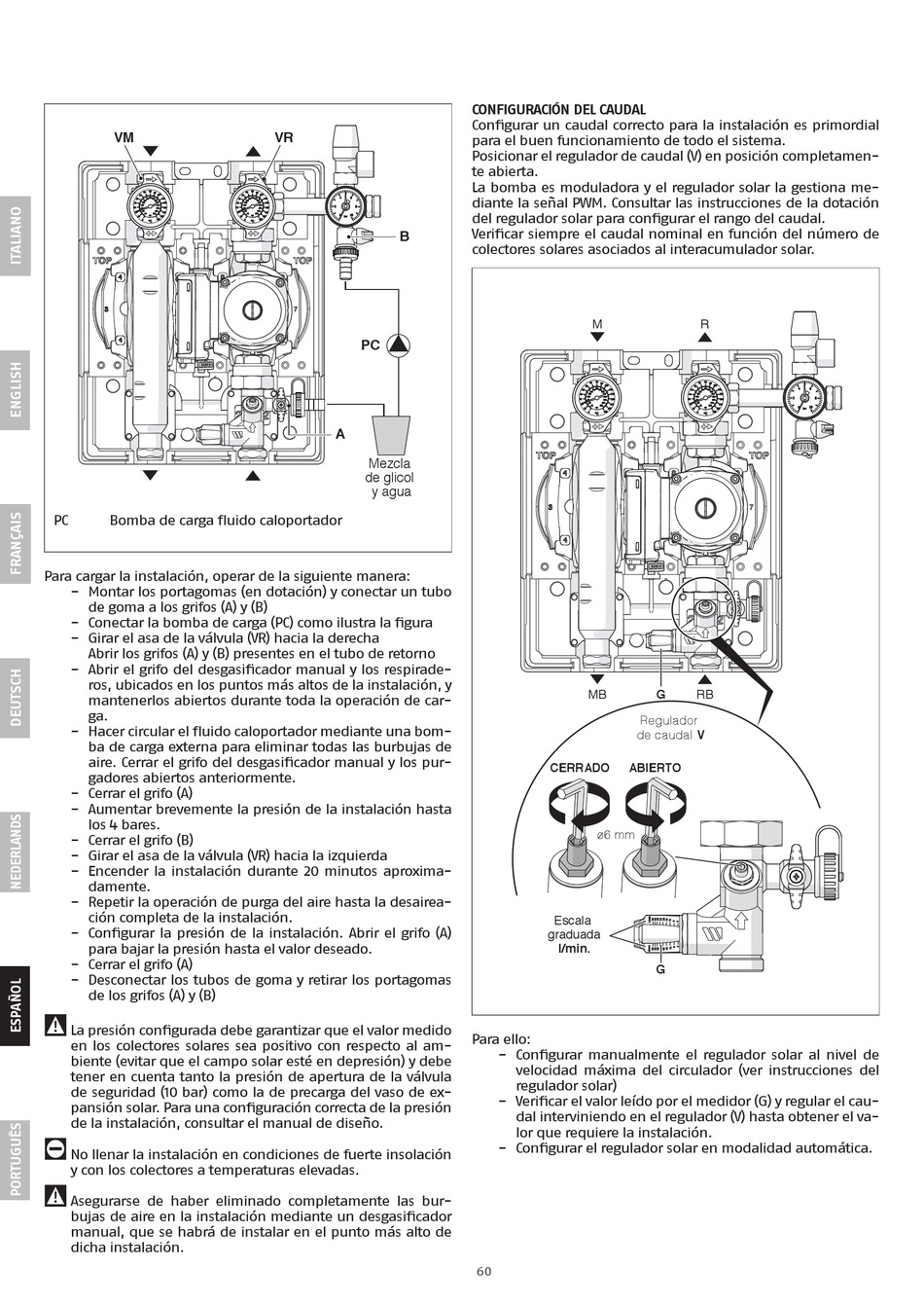

Para cargar la instalación, operar de la siguiente manera:
− Montar los portagomas (en dotación) y conectar un tubo
de goma a los grifos (A) y (B)
− Conectar la bomba de carga (PC) como ilustra la figura
− Girar el asa de la válvula (VR) hacia la derecha
Abrir los grifos (A) y (B) presentes en el tubo de retorno
− Abrir el grifo del desgasificador manual y los respirade-
ros, ubicados en los puntos más altos de la instalación, y
mantenerlos abiertos durante toda la operación de car-
ga.
− Hacer circular el fluido caloportador mediante una bom-
ba de carga externa para eliminar todas las burbujas de
aire. Cerrar el grifo del desgasificador manual y los pur-
gadores abiertos anteriormente.
− Cerrar el grifo (A)
− Aumentar brevemente la presión de la instalación hasta
los 4 bares.
− Cerrar el grifo (B)
− Girar el asa de la válvula (VR) hacia la izquierda
− Encender la instalación durante 20 minutos aproxima-
damente.
− Repetir la operación de purga del aire hasta la desairea-
ción completa de la instalación.
− Configurar la presión de la instalación. Abrir el grifo (A)
para bajar la presión hasta el valor deseado.
− Cerrar el grifo (A)
− Desconectar los tubos de goma y retirar los portagomas
de los grifos (A) y (B)
9
La presión configurada debe garantizar que el valor medido
en los colectores solares sea positivo con respecto al am-
biente (evitar que el campo solar esté en depresión) y debe
tener en cuenta tanto la presión de apertura de la válvula
de seguridad (10 bar) como la de precarga del vaso de ex-
pansión solar. Para una configuración correcta de la presión
de la instalación, consultar el manual de diseño.
0
No llenar la instalación en condiciones de fuerte insolación
y con los colectores a temperaturas elevadas.
9
Asegurarse de haber eliminado completamente las bur-
bujas de aire en la instalación mediante un desgasificador
manual, que se habrá de instalar en el punto más alto de
dicha instalación.
VR
B
PC
A
Mezcla
de glicol
y agua
CONFIGURACIÓN DEL CAUDAL
Configurar un caudal correcto para la instalación es primordial
para el buen funcionamiento de todo el sistema.
Posicionar el regulador de caudal (V) en posición completamen-
te abierta.
La bomba es moduladora y el regulador solar la gestiona me-
diante la señal PWM. Consultar las instrucciones de la dotación
del regulador solar para configurar el rango del caudal.
Verificar siempre el caudal nominal en función del número de
colectores solares asociados al interacumulador solar.
M
MB
Regulador
de caudal V
CERRADO ABIERTO
ø6 mm
Escala
graduada
l/min.
Para ello:
− Configurar manualmente el regulador solar al nivel de
velocidad máxima del circulador (ver instrucciones del
regulador solar)
− Verificar el valor leído por el medidor (G) y regular el cau-
dal interviniendo en el regulador (V) hasta obtener el va-
lor que requiere la instalación.
− Configurar el regulador solar en modalidad automática.
60
R
G
RB
G
