Raccordement

Respecter les prescriptions ESD.
– Brancher le câble (bus TIN) sur l'afficheur et le poser vers le
chauffage (vers le système de climatisation).
– Brancher le câble connecteur 12 V et le relier à la tension
de fonctionnement 12 V non branchée (« plus » permanent).
Protéger la conduite « plus » avec un fusible 1 A.
TIN-Bus
12 V
+ = rouge
+ -
- = rouge/noir
Vue de derrière

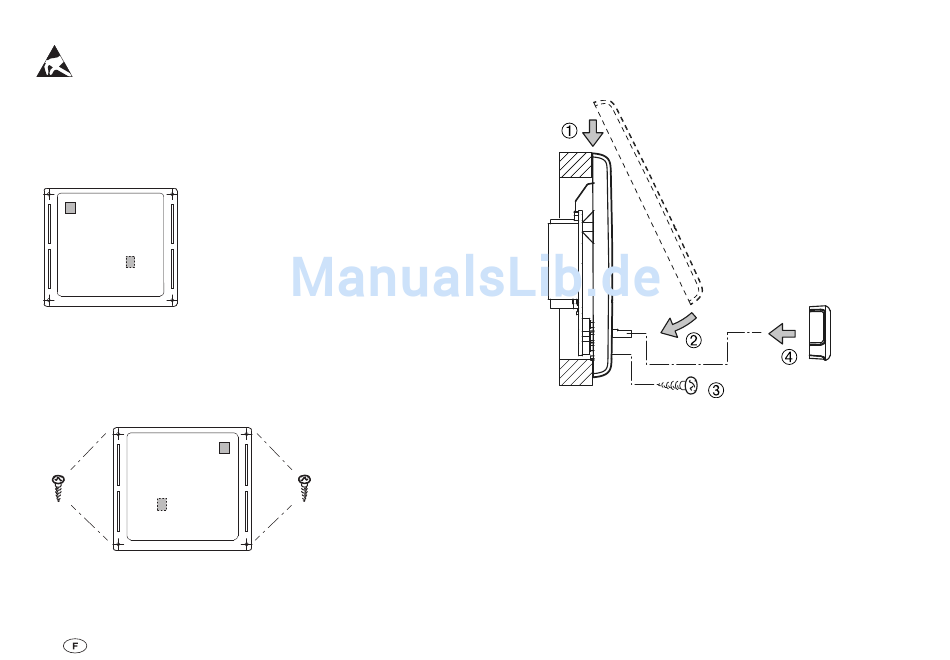

Montage

– Fixer le logement de pièce de commande au mur avec 4 vis.
-
+
Vue de face
52
– Accrocher la partie supérieure de pièce de commande au
cadre avec 2 becs de retenue.
– Fixer la partie supérieure de pièce de commande avec une vis.
– Pousser le bouton rotatif/poussoir sur l'axe.
Sous réserve de modifications techniques !
Ø max. 3,4 mm
