Anschluss

ESD-Vorschriften beachten!
– Das Kabel (TIN-Bus) am Display anstecken und zur Heizung
(zum Klimasystem) verlegen.
– Das 12 V-Anschlusskabel anstecken und mit ungeschalteter
12 V Betriebsspannung verbinden (Dauerplus). Die Pluslei-
tung mit einer 1 A Sicherung absichern.
TIN-Bus
12 V
+ = rot
+ -
- = rot / schwarz
Ansicht von hinten

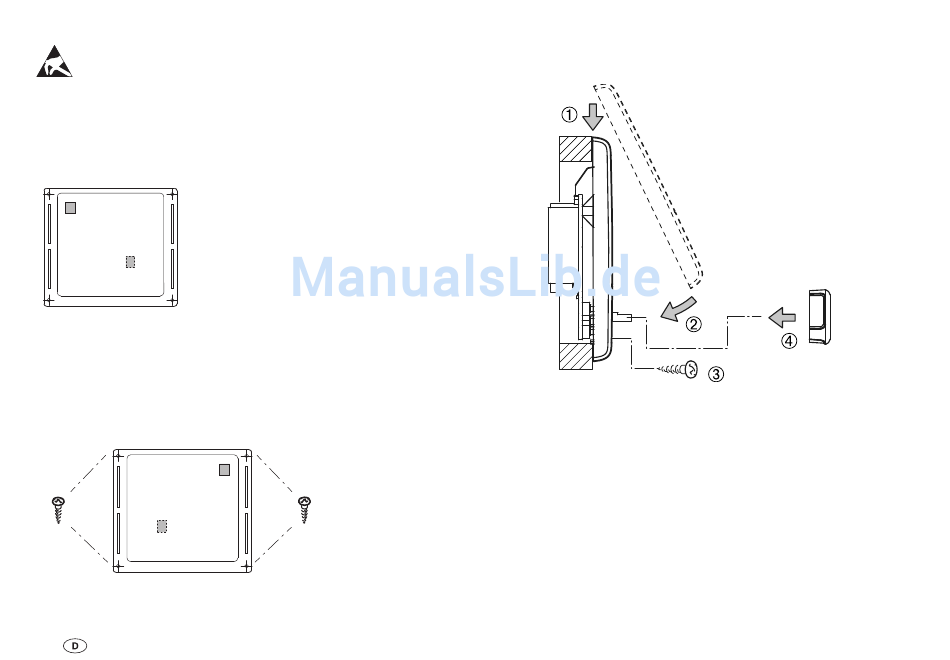

Montage

– Die Bedienteilaufnahme mit 4 Schrauben an der Wand
fixieren.
-
+
Ansicht von vorne
18
– Bedienteiloberteil über 2 Rastnasen in den Rahmen einhaken.
– Bedienteiloberteil mit einer Schraube fixieren.
– Dreh- / Drückknopf auf die Achse aufschieben.
Technische Änderungen vorbehalten!
Ø max. 3,4 mm
