Technisches Handbuch
Heizungsaktor

2.3 Anschluss-Schema

Beim AKH-0400.03 ist eine Phase für alle 4 Kanäle (A-D) anzuschließen, beim AKH-0800.03 jeweils
eine Phase für die Kanäle A-D und E-H. Beim AKH-0600.03 gilt eine Phase für alle 6 Kanäle (A-F).

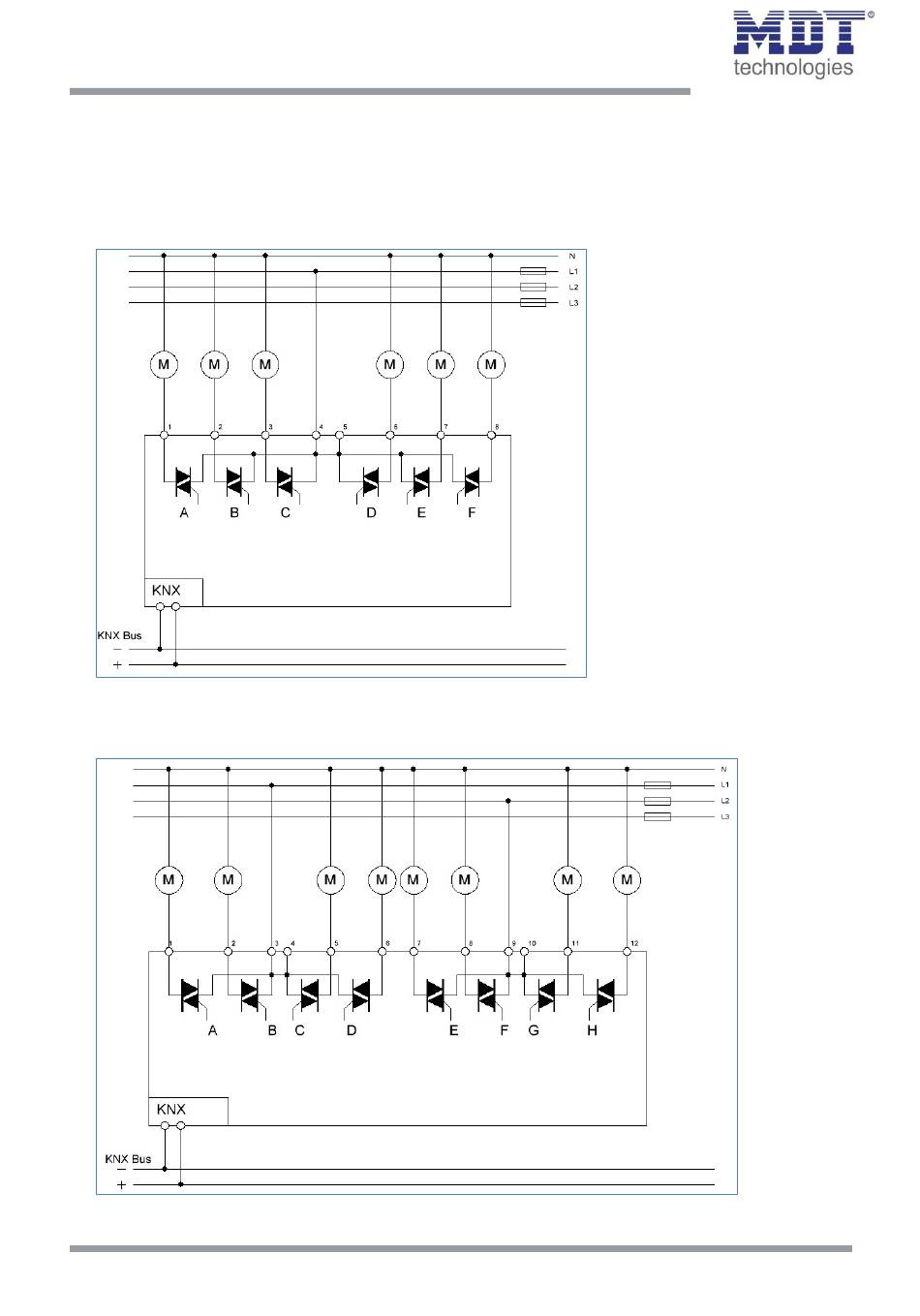

Abbildung 1: Anschlussbeispiel – AKH-0600.03
Abbildung 2: Anschlussbeispiel – AKH-0800.03
