Technisches Handbuch
Heizungsaktor

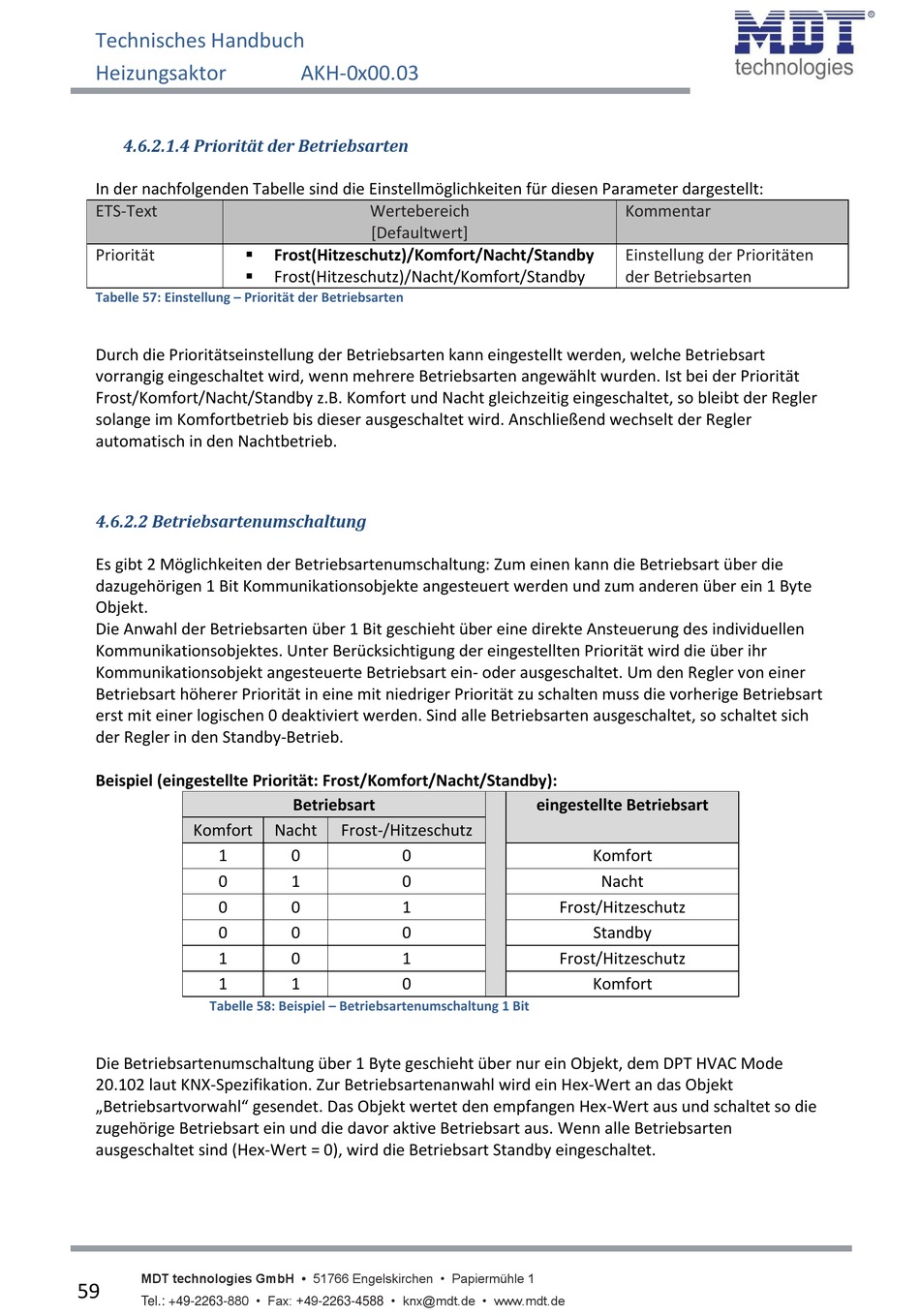

4.6.2.1.4 Priorität der Betriebsarten
In der nachfolgenden Tabelle sind die Einstellmöglichkeiten für diesen Parameter dargestellt:
ETS-Text

Priorität

Tabelle 57: Einstellung – Priorität der Betriebsarten
Durch die Prioritätseinstellung der Betriebsarten kann eingestellt werden, welche Betriebsart
vorrangig eingeschaltet wird, wenn mehrere Betriebsarten angewählt wurden. Ist bei der Priorität
Frost/Komfort/Nacht/Standby z.B. Komfort und Nacht gleichzeitig eingeschaltet, so bleibt der Regler
solange im Komfortbetrieb bis dieser ausgeschaltet wird. Anschließend wechselt der Regler
automatisch in den Nachtbetrieb.

4.6.2.2 Betriebsartenumschaltung

Es gibt 2 Möglichkeiten der Betriebsartenumschaltung: Zum einen kann die Betriebsart über die
dazugehörigen 1 Bit Kommunikationsobjekte angesteuert werden und zum anderen über ein 1 Byte
Objekt.
Die Anwahl der Betriebsarten über 1 Bit geschieht über eine direkte Ansteuerung des individuellen
Kommunikationsobjektes. Unter Berücksichtigung der eingestellten Priorität wird die über ihr
Kommunikationsobjekt angesteuerte Betriebsart ein- oder ausgeschaltet. Um den Regler von einer
Betriebsart höherer Priorität in eine mit niedriger Priorität zu schalten muss die vorherige Betriebsart
erst mit einer logischen 0 deaktiviert werden. Sind alle Betriebsarten ausgeschaltet, so schaltet sich
der Regler in den Standby-Betrieb.
Beispiel (eingestellte Priorität: Frost/Komfort/Nacht/Standby):
Komfort
1
0
0
0
1
1
Tabelle 58: Beispiel – Betriebsartenumschaltung 1 Bit
Die Betriebsartenumschaltung über 1 Byte geschieht über nur ein Objekt, dem DPT HVAC Mode
20.102 laut KNX-Spezifikation. Zur Betriebsartenanwahl wird ein Hex-Wert an das Objekt
„Betriebsartvorwahl" gesendet. Das Objekt wertet den empfangen Hex-Wert aus und schaltet so die
zugehörige Betriebsart ein und die davor aktive Betriebsart aus. Wenn alle Betriebsarten
ausgeschaltet sind (Hex-Wert = 0), wird die Betriebsart Standby eingeschaltet.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
59
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
AKH-0x00.03
Wertebereich
[Defaultwert]
Frost(Hitzeschutz)/Komfort/Nacht/Standby
Frost(Hitzeschutz)/Nacht/Komfort/Standby
Betriebsart
Nacht Frost-/Hitzeschutz
0 0
1 0
0 1
0 0
0 1
1 0
Kommentar
Einstellung der Prioritäten
der Betriebsarten
eingestellte Betriebsart
Komfort
Nacht
Frost/Hitzeschutz
Standby
Frost/Hitzeschutz
Komfort
