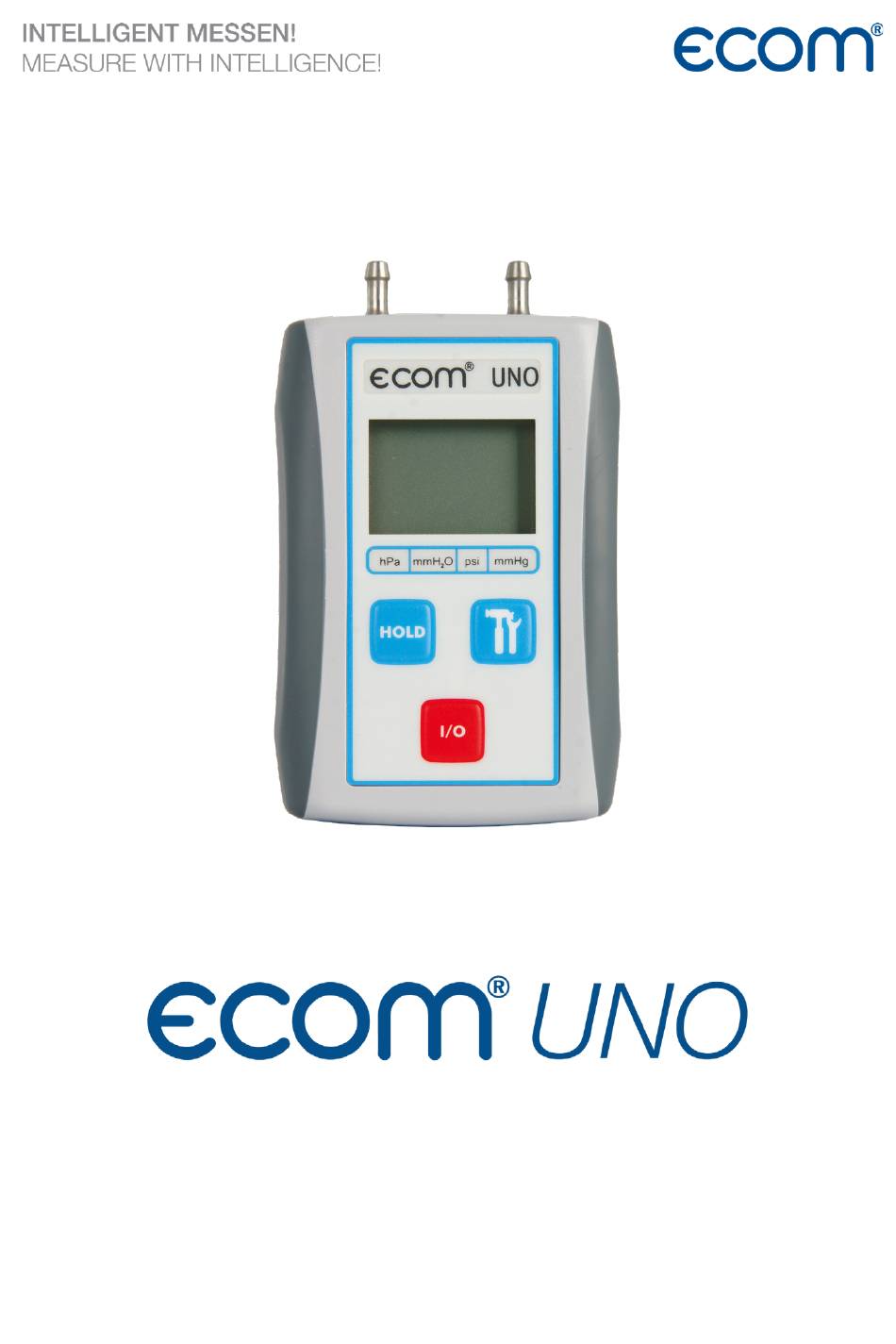

- Seite 1 Deutsch BEDIENUNGSANLEITUNG Version ecom-UNO 200 hPa Stand Nov. 2020...
-
Seite 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das ecom-UNO eignet sich zum Messen des Über-, Unter- und Differenzdruck von Gasen. Es eignet sich besonders für Arbeiten an Heizungs-, Lüftungs- und Klimaanlagen. Der Messbereich umfasst Drücke von -200 hPa bis +200 hPa. Lieferumfang • ecom-UNO 200 hPa •... -
Seite 3: Allgemeine Sicherheitshinweise

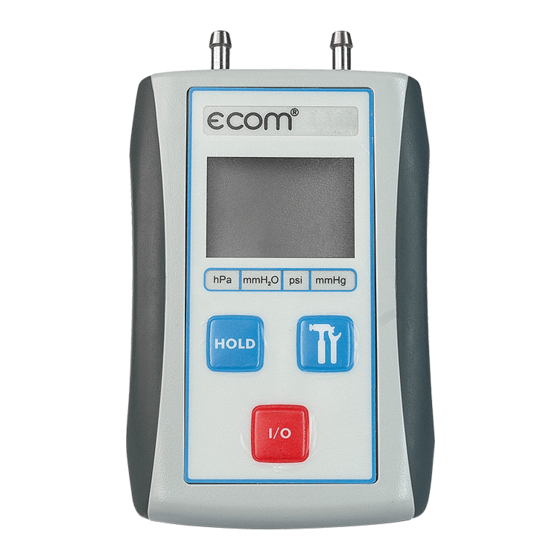

Allgemeine Sicherheitshinweise WARNUNG Magnetische Feld Das magnetische Feld kann Herzschrittmacher in ihrer Funktion beeinträchtigen. Bedienung des ecom-UNO durch Personen mit Herzschrittmacher ist untersagt. WARNUNG Verletzungsgefahr Bei unsachgemäßen Arbeiten an Verbrennungsanlagen kann es zu Verletzungen kommen. Arbeiten an Verbrennungsanlagen dürfen nur von Fachkräften durch- geführt werden. - Seite 4 Geräteaufbau Anschluss Überdruck Batteriekapazität HOLD-Taste Anschluss Unterdruck Cursor Einstell-Taste Display Druckeinheiten EIN/AUS...
- Seite 5 Magnethalter Das ecom-UNO verfügt über einen Magnethalter auf der Rückseite, mit dem das Gerät an den meisten Metallflächen befestigt werden kann. WARNUNG Magnetische Feld Das magnetische Feld kann Herzschrittmacher in ihrer Funktion beeinträchtigen. Bedienung des ecom-UNO durch Personen mit Herzschrittmacher ist untersagt.
- Seite 6 Funktionen Automatische Abschaltung • ecom-UNO schaltet sich nach 5 min, bei Werten ≤ 0,01 hPa/mbar, ab. • ecom-UNO schaltet sich nach 15 min, bei Werten > 0.01 hPa/mbar, ab. Anzeigedämpfung • Die Anzeigedämpfung kann von 1 (schwache Dämpfung) bis 9 (starke Dämpfung) eingestellt werden (siehe Setup).
- Seite 7 • Minimal-Wert, kleinster Wert seit Einschalten des Gerätes, wird angezeigt. 3. HOLD-Taste 3-mal betätigen. • Maximal-Wert, größter Wert seit Einschalten des Gerätes, wird angezeigt. 4. HOLD-Taste 4-mal betätigen. • ecom-UNO ist wieder im Messmodus. 5. HOLD-Taste gedrückt halten. • Minimal- und Maximal-Wert werden gelöscht.
-
Seite 8: Batterie Wechseln
Batterie wechseln HINWEIS Die beiden 1,5 V AA Batterien müssen gewechselt werden, wenn die Anzeige der Batteriekapazität blinkt. 1. Deckel des Batteriefachs öffnen. 2. Verbrauchte Batterien entnehmen. 3. Batterien durch neue Batterien ersetzen. 4. Deckel auf Batteriefach schieben. Setup Im Setup-Menü können Einstellungen vorgenommen werden. Hierzu muss nach Einschalten des Gerätes die EIN-/AUS-Taste für ca. -
Seite 9: Technische Daten
Technische Daten Messbereich 200 hPa Auflösung 0,01 hPa Überlast 300 hPa Genauigkeit ±1 % vom MBE Umgebungstemperatur 0 °C – 40 °C Lagertemperatur -20 °C – 70 °C Batterie 2x 1,5 V AA Stromverbrauch 20 mA Abmessungen 106 mm x 64 mm x 28 mm Gewicht 150 g HINWEIS... -
Seite 10: Wartung
Wartung Zur Sicherstellung der Genauigkeit Ihres Messgerätes empfehlen wir Ihnen die jährliche Überprüfung durch einen autorisierten ecom-Partner. Bei star- ker Beanspruchung sollten kürzere Überprüfungsintervalle gewählt werden. Sprechen Sie hierzu Ihren ecom-Partner an. Entsorgung • Verbrauchte Batterien an den dafür vorgesehenen Sammel- stellen abgeben. - Seite 11 Verbrauchsmaterial/Ersatzteile HINWEIS Verbrauchsmaterialien oder Ersatzteile finden Sie in unserem Webshop unter www.shop.ecom.de.
- Seite 12 GmbH Am Großen Teich 2 D-58640 Iserlohn info@ecom.de www.ecom.de Telefon: +49 2371 945-5 Fax: +49 2371 40305...
