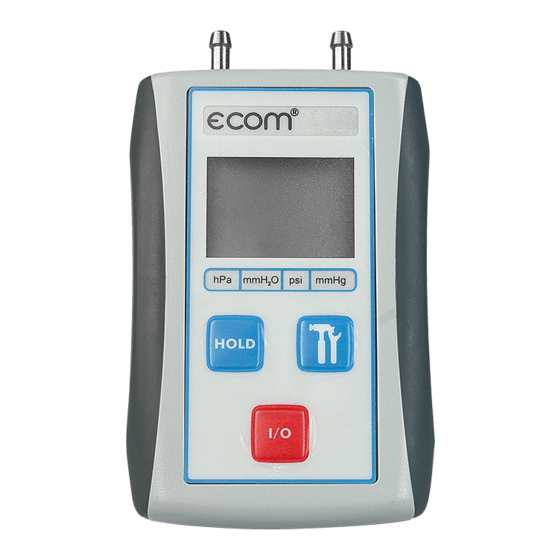

Ecom UNO Bedienungsanleitung

Bedienungsanleitung

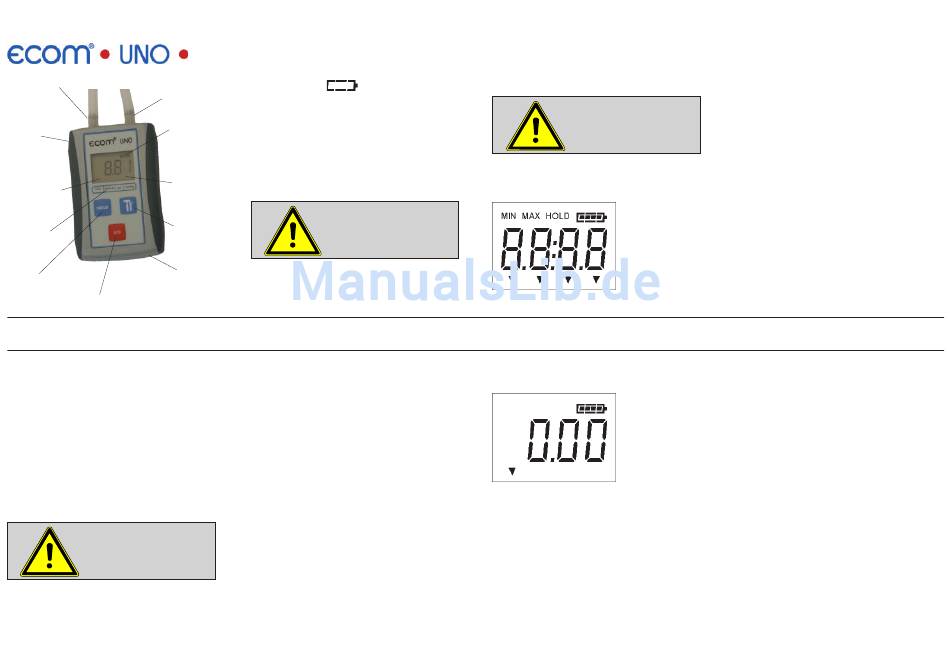

Anschluss
Anschluss
Überdruck
Unterdruck
Magnethalter
Batterie-
(Rückseite)
kapazität
Cursor für
Display
eingestellte
Druckeinheit
EINSTELL-
Druck-
Taste
einheiten
Batteriefach
HOLD-Taste
(Rückseite)
EIN/AUS-Taste
Technische Änderungen vorbehalten * 03.2007 * rbr Messtechnik GmbH * Am Großen Teich 2 * D-58640 Iserlohn (Sümmern)
Verwendung
Das ecom-UNO eignet sich zum Messen
des Über-, Unter- und Differenzdruck
von Gasen. Es eignet sich besonders für
Arbeiten an Heizungs-, Lüftungs- und
Klimaanlagen.
Der Messbereich umfasst Drücke von -
200 bis +200 hPa. Verwenden Sie das
ecom-UNO niemals zum Messen größe-
rer Drücke.
Drücke, die größer als die
angegebene Überlast sind,
zerstören den Sensor !
Batterien wechseln
Die beiden 1,5 V AA (Mignon) Batterien
müssen gewechselt werden, wenn die
Anzeige der Batteriekapazität blinkt (kein
Punkt mehr).
Wechseln Sie die Batterien wie folgt:
-Deckel des Batteriefachs durch Schie-
ben an der markierten Stelle öffnen.
-Verbrauchte Batterien entnehmen und
durch neue Batterien gleicher Größe
ersetzen (Polung beachten!).
Geben Sie verbrauch-
te Batterien an den
dafür vorgesehenen
Sammelstellen ab!
-Batteriefach durch Aufschieben des
Deckels wieder verschließen.
Telefon: 02371 - 945-5 * Telefax: 02371 - 40305 * Internet: http://www.rbr.de * eMail: info@rbr.de
Technische Daten
Messbereich:
200 hPa 2038 mmH2O
2,9 psi 150 mmHg
Auflösung:
0,01 hPa 0,1 mmH2O
0,01 psi 0,01 mmHg
Überlast:
300 hPa 3060 mmH2O
4,35 psi 225 mmHg
Genauigkeit: +/- 1 %
Umgebungstemperatur: 0 °C ... 40 °C
Lagertemperatur: -20 °C ... 70 °C
Batterietyp: 2 x 1,5 V AA (Mignon)
Stromverbrauch: 20 mA
Abmessungen: 106 x 64 x 28 mm
Gewicht: 150 g
2
Magnethalter
Das ecom-UNO verfügt über einen Halte-
magneten, mit dem das Gerät sicher an
den meisten Metallflächen befestigt
werden kann.
Das magnetische Feld
kann Herzschrittma-
cher in ihrer Funktion
beeinträchtigen!
Inbetriebnahme
-Schließen Sie die Schläuche an.
-Betätigen Sie die EIN/AUS-Taste.
3
-Das ecom-UNO startet im unteren
Messbereich und ist nach 3 s
messbereit.
Auto-off-Funktion
Das ecom-UNO schaltet sich automa-
tisch nach 5 min (bei Werten bis 1 hPa/
mbar) bzw. nach 15 min (bei Werten
über 1 hPa/mbar) aus.
4
Messbereichsumschaltung
Wird der Druck von 20 hPa/mbar über-
schritten, schaltet das ecom-UNO auto-
matisch in den höheren Messbereich um
(Auflösung 0,01 hPa/mbar -> Auflösung
0,1 hPa/mbar).
Messbereichsüberschreitung
Bei Überschreitung des Messbereiches
von -200 bis +200 hPa erscheinen 4
Striche im Display.
Nullpunkt neu setzen
-EINSTELL-Taste betätigen
Segmenttest
Einheiten umschalten
wird durchge-
-EINSTELL-Taste gedrückt halten.
führt
-Der Cursor für die eingestellte Druck-
einheit wandert von Einheit zu Einheit.
-Einstell-Taste bei Erreichen der ge-
wünschten Einheit loslassen.
5
HOLD / MIN /MAX
-HOLD-Taste betätigen
-Messwerte werden „eingefroren" (Wert
zum Zeitpunkt des Tastendrucks wird an-
gezeigt).
-HOLD-Taste nochmals betätigen
-Min-Wert (kleinster Wert seit Einschalten
des Gerätes) wird angezeit.
-HOLD-Taste nochmals betätigen
-Max-Wert (größter Wert seit Einschalten
des Gerätes) wird angezeit.
-HOLD-Taste nochmals betätigen
-ecom-UNO ist wieder im Messmodus
-HOLD-Taste gedrückt halten.
-Min-Wert und Max-Wert werden gelöscht.
