Bedienungsanleitung
Uhrenthermostat
RAMSES 795 HF + REC
1.0 Bestimmungsgemäße Verwendung
Die Gerätekombination – RAM 795 HF und Empfangsgerät Typ REC – ist für die
drahtlose Einzelraumtemperaturregelung in Wohnräumen geeignet. Das Regel-
gerät RAM 795 HF wird im trockenen Wohnraum zur Temperaturerfassung und
Regelung verwendet.
Das Empfangsgerät Typ REC wird in der Nähe der Heizung installiert. Mit dem
Empfangsgerät werden die einzelnen Heizkreise z.B. über Stellantriebe gesteuert.
1.1 Beschreibung
10

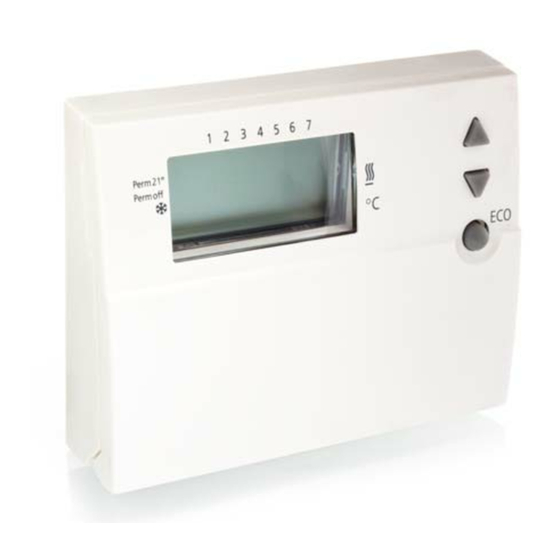

RAM 795 HF
9
8
7
6
5
4
3
2
1
1 Isolierstreifen
2 Batteriefach
3 Minuten m einstellen
4 Stunden h einstellen
5 Wochentag d einstellen
6 Programm Prog abfragen/ändern
7 Symbol Ferienprogramm aktiv
8 RESET
(Der Microprozessor macht einen definierten Neustart)
9 Anzeige Grundprogramm P1 .. P6 aktiv
10 Anzeige aktuelle Uhrzeit (Stunde/ Minute)
11 Anzeige aktueller Wochentag (1= Mo, 2= Di,...)
12 Anzeige manuelle Temperaturänderung
13 Anzeige Automatik Betrieb
14 Anzeige Heizung ist EIN
15 Änderungstasten
16 Temperaturanzeige
17 ECO = Sparprogramm
18 Programmwahlschalter
19 Codiertaste
20 Wandabgleich, Regelgenauigkeit einstellen
21 Ferienprogramm aktivieren
22 Integrierte Antenne
2.0 Sicherheit
Der Anschluß und die Montage elektrischer Geräte dürfen nur durch
eine Elektrofachkraft erfolgen. Werden Uhrenthermostate mit anderen
Geräten in einer Anlage verwendet, so ist darauf zu achten, daß die
gesamte Anlage keine Funkstörung verursacht. Die nationalen Vor-
schriften und die jeweiligen Sicherheitsbestimmungen sind zu beachten.
Eingriffe und Veränderungen am Gerät haben den Verlust des Garantie-
anspruchs zur Folge.
310 873 01
11 12 13 14
15
1 2 3 4 5 6 7
16
P123
°C
4567
17
Reset Perm
21°
ECO
18
Prog d h m SET
Auto Perm off
-
+ TEST
LR 6 19
LR 6
20
21
22
3.0 Beschreibung Empfangsgerät Typ REC 11/ REC 12/ REC 21
1-Kanal
E
A
5 4 3 2 1
B
D
C
Abb. REC 11 Abb. REC 12
Empfangsgerät Typ REC 11 / REC 12 / REC 21
A Schaltungsvorwahl C1 EIN/AUS
B Zustandsanzeige Kanal C1
C Zustandsanzeige Kanal C2
D Schaltungsvorwahl C2 EIN/ AUS
E Feldstärkeanzeige
4.0 Kurzdaten Empfangsgerät Typ REC 11/ REC 12/ REC 21
- Empfangsgeräte REC 11 als 1-Kanalversion und
REC 12 als 2-Kanalversion sind für die Wandmontage geeignet.
- Das Empfangsgerät REC 21 D, REC 21 F ist für den Steckdosenbetrieb
geeignet.
- Die Reichweite beträgt ca. 25 - 30 m.
5.0 Erstinbetriebnahme Regelgerät RAM 795 HF
-> Entfernen Sie den Isolierstreifen 1 im Batteriefach.
-> Drücken Sie danach die Taste RES.
-> Programmwahlschalter 18 steht in Position AUTO.
Aktueller Wochentag einstellen:
-> Halten Sie die Taste d fest.
-> Stellen Sie mit Taste / den aktuellen Wochentag ein.
Aktuelle Uhrzeit einstellen:
-> Halten Sie die Taste h fest.
-> Stellen Sie mit Taste / die Stunde der aktuellen Uhrzeit ein.
-> Halten Sie die Taste m fest.
-> Stellen Sie mit Taste / die Minuten der aktuellen Uhrzeit ein.
-> Lassen Sie die Tasten los.
6.0 Elektrischer Anschluß Empfangsgerät Typ REC 11/ REC 12
REC 11 und REC 12
2-Kanal
5 4 3 2 1
C2 C1
PE
M
~
2-Kanal 1-Kanal
E
E
A
5 4 3 2 1
5 4 3 2 1
B
Abb. REC 21 D (21F)
(nur bei 2-Kanalversion REC 12)
(nur bei 2-Kanalversion REC 12)
Beachten Sie:
-> Kontrollieren Sie nochmals die Lage des
Gerätes!
In wenigen Ausnahmefällen können auch
Störsignale aus der Umgebung empfangen
werden. Je nach Stärke der Störungen
können mehrere LED´s aufleuchten.
Abhilfe:
-> Richten Sie das Gerät so aus, daß so
wenig als möglich LED´s aufleuchten.
A
B
