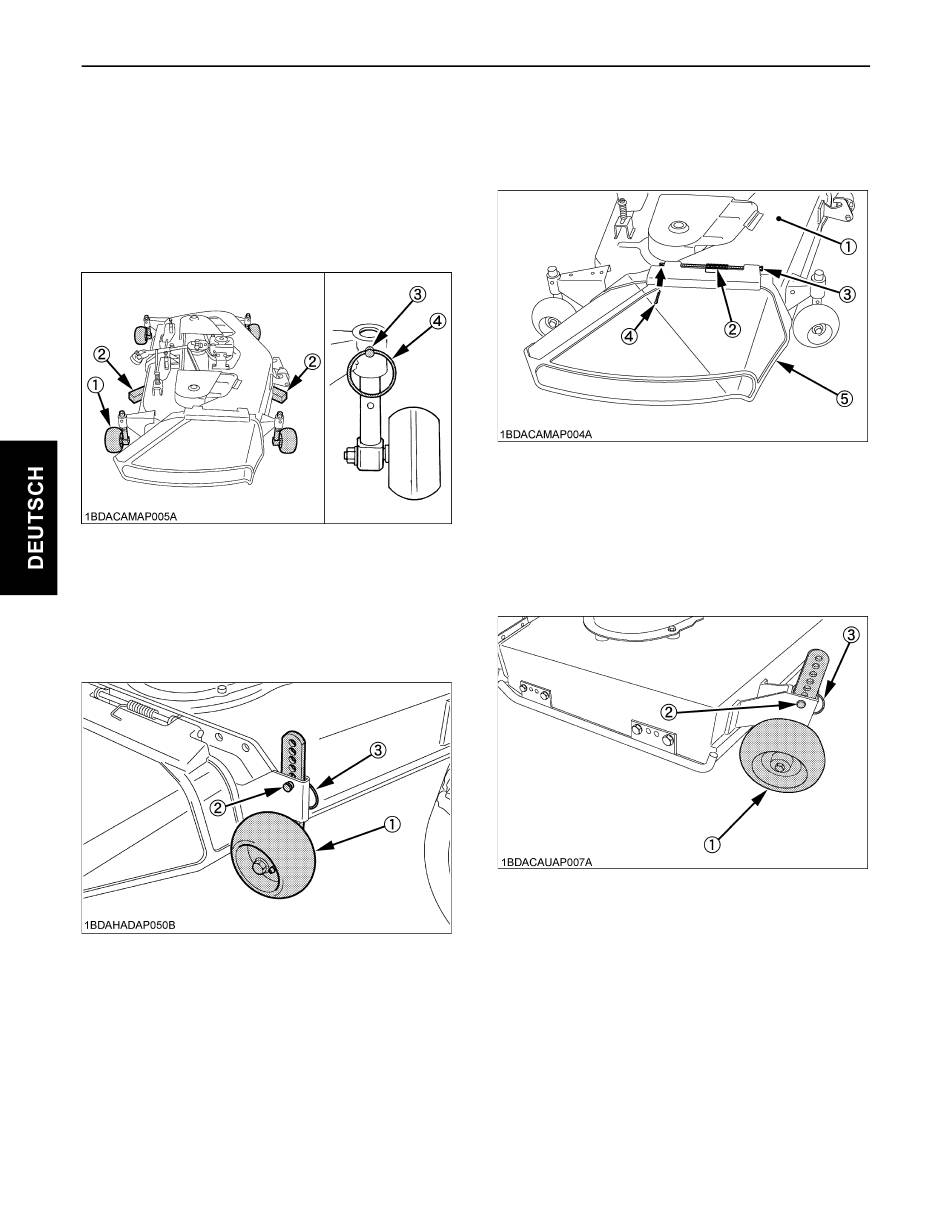

8 ZUSAMMENBAU
MÄHWERK ZUSAMMENBAUEN
[RCK60B-23BX, RCK54-23BX]
1. Das Mähwerk, wie in der Abbildung gezeigh, auf
Holzblöcken absetzen.
Die Stützrollen seitwärts drehen und in ihrer obersten
Position in den Haltevorrichtungen am Mähwerk
mittels Steckbolzen und Sicherungsringen arretieren.
Entfernen Sie die Blöcke.
(1) Anti-Skalp Rolle
(2) Block
(3) Steckbolzen
(4) Sicherungsring
[RCK48-23BX]
1. Die vorderen Stützrollen mittels Steckbolzen und
Sicherungsringen am Mähwerk befestigen.
(1) Anti-Skalp Rolle
(2) Steck bolzen (ø9.5 x 25.4)
(3) Sicherungsring (ø45)
2. Den Auswurfdeflektor mit der Feder, dem Auswurfstift
und dem Federstift auf das Deck befestigen.
Die Feder ist gemäß
Auswurfdeflektor anzubringen.
(1) Mäherdeck
(2) Spannfeder
(3) Stift
(4) Keibolzen
(5) Auswurfdeflektor
[RCK48R-23BX]
1. Die vorderen Stützrollen mittels Steckbolzen und
Sicherungsringen am Mähwerk befestigen.
(1) Vorderes Anti-Skalp Rolle
(2) Steck bolzen (ø9.5 x 25.4)
(3) Sicherungsring (ø45)
der Abbildung am
