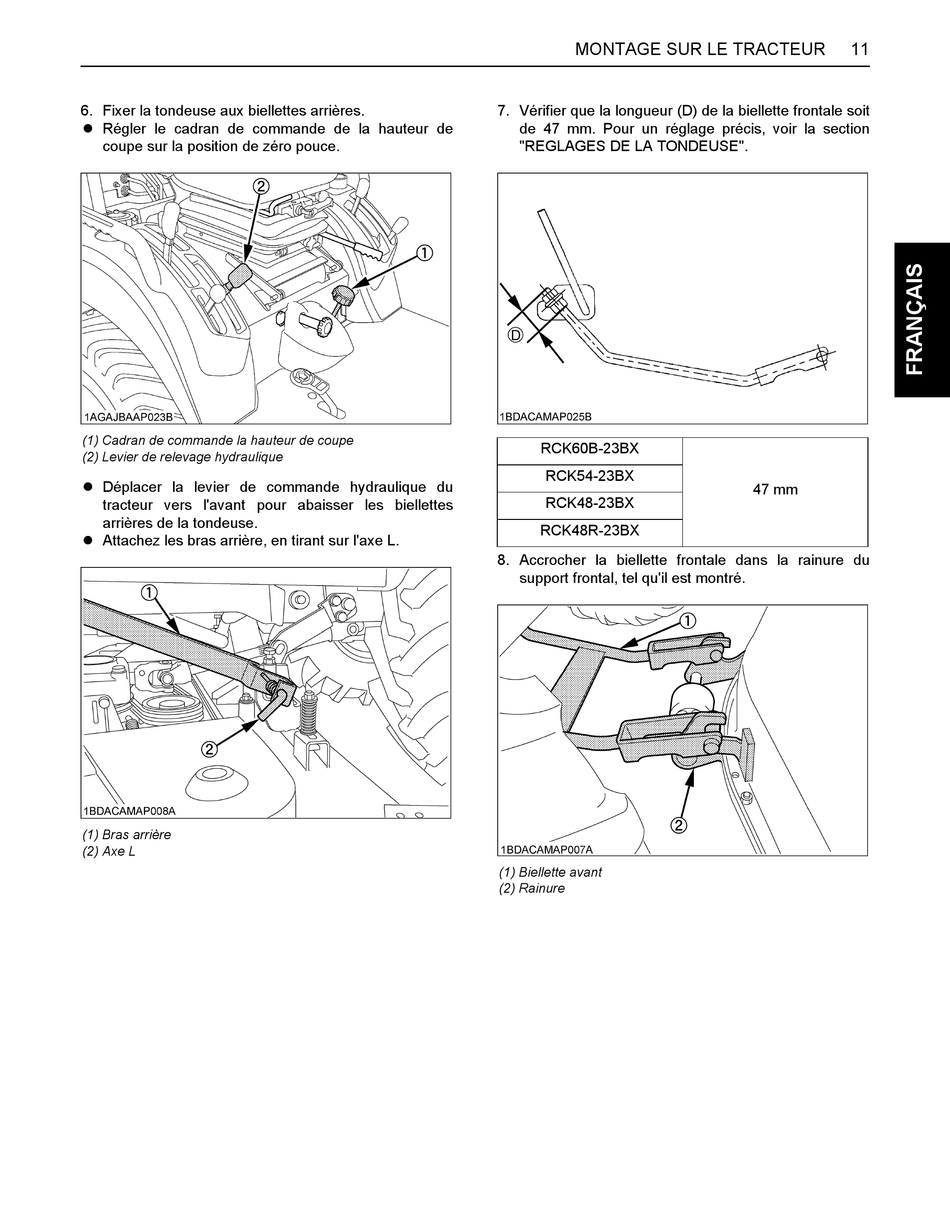

6. Fixer la tondeuse aux biellettes arrières.
A Régler le cadran de commande de la hauteur de
coupe sur la position de zéro pouce.
(1) Cadran de commande la hauteur de coupe
(2) Levier de relevage hydraulique
A Déplacer la levier de commande hydraulique du
tracteur vers l'avant pour abaisser les biellettes
arrières de la tondeuse.
A Attachez les bras arrière, en tirant sur l'axe L.
(1) Bras arrière
(2) Axe L
MONTAGE SUR LE TRACTEUR
7. Vérifier que la longueur (D) de la biellette frontale soit
de 47 mm. Pour un réglage précis, voir la section
"REGLAGES DE LA TONDEUSE".
RCK60B-23BX
RCK54-23BX
RCK48-23BX
RCK48R-23BX
8. Accrocher la biellette frontale dans la rainure du
support frontal, tel qu'il est montré.
(1) Biellette avant
(2) Rainure
11
47 mm
