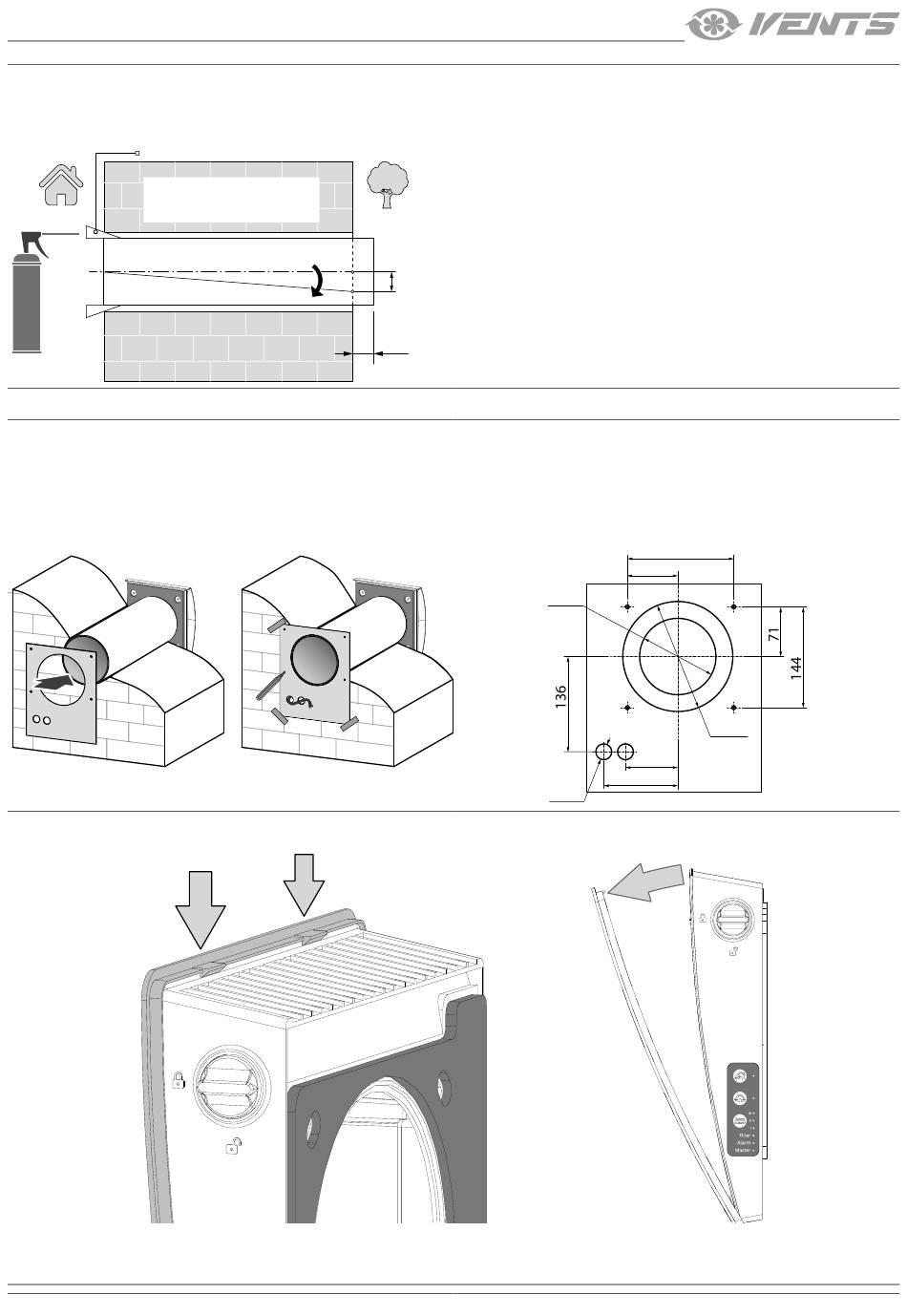

2. Setzen Sie das Lüftungsrohr in die Wand ein. Zur Montageerleichterung verwenden Sie die mitgelieferten Montagekeile. An der
Außenwand muss das Lüftungsrohr um den Abstand A aus der Wand herausragen, welcher für die Montage der Außenlüftungshaube
erforderlich ist. Der Abstand A ist in der Anleitung der Lüftungshaube angegeben.
Montagekeil
Füllen Sie die Hohlräume zwischen dem
Lüftungsrohr und der Wandöffnung mit
3. Setzen Sie die Außenlüftungshaube ein. Die Montage der Außenhaube ist in der entsprechenden Anleitung angegeben.
4. Befestigen Sie die gelieferte Papp-Montageschablone mit Klebeband an der Innenwand. Das große Loch in der Montageschablone
muss auf einer Achse mit dem Lüftungsrohr liegen. Zur Ausrichtung mit dem Boden ist die Verwendung eines Nivelliergeräts empfohlen.
Markieren Sie die Dübellöcher zum Einsetzen der Dübel aus dem Befestigungsset und bohren Sie die Löcher in der erforderlichen Tiefe.
Führen Sie das Stromkabel der Lüftungsanlage aus der Wand durch die markierte Öffnung auf der Schablone.
5. Trennen Sie das Vorderteil des Innenelements von der Rückseite. Drücken Sie dazu die Seitenverschlüsse, mit denen das Vorderteil
befestigt ist, und öffnen Sie es wie in der folgenden Abbildung gezeigt.
www.ventilation-system.com
Montageschaum aus.
Setzen Sie das Lüftungsrohr mit einer Mindestneigung nach Außen
von 3 mm ein.
Die Länge des Lüftungsrohres kann vor oder nach dem Fixieren
des Lüftungsrohres in der Wand angepasst werden. Im zweiten
Fall muss für ausreichenden Zugang zur Außenwand nach der
min 3 mm
Montage des Lüftungsrohres gesorgt sein.
A
Markierung der Befestigungslöcher
ø 103
152
72
ø 160
Entrance for wiring
75
106
ø 23
9
