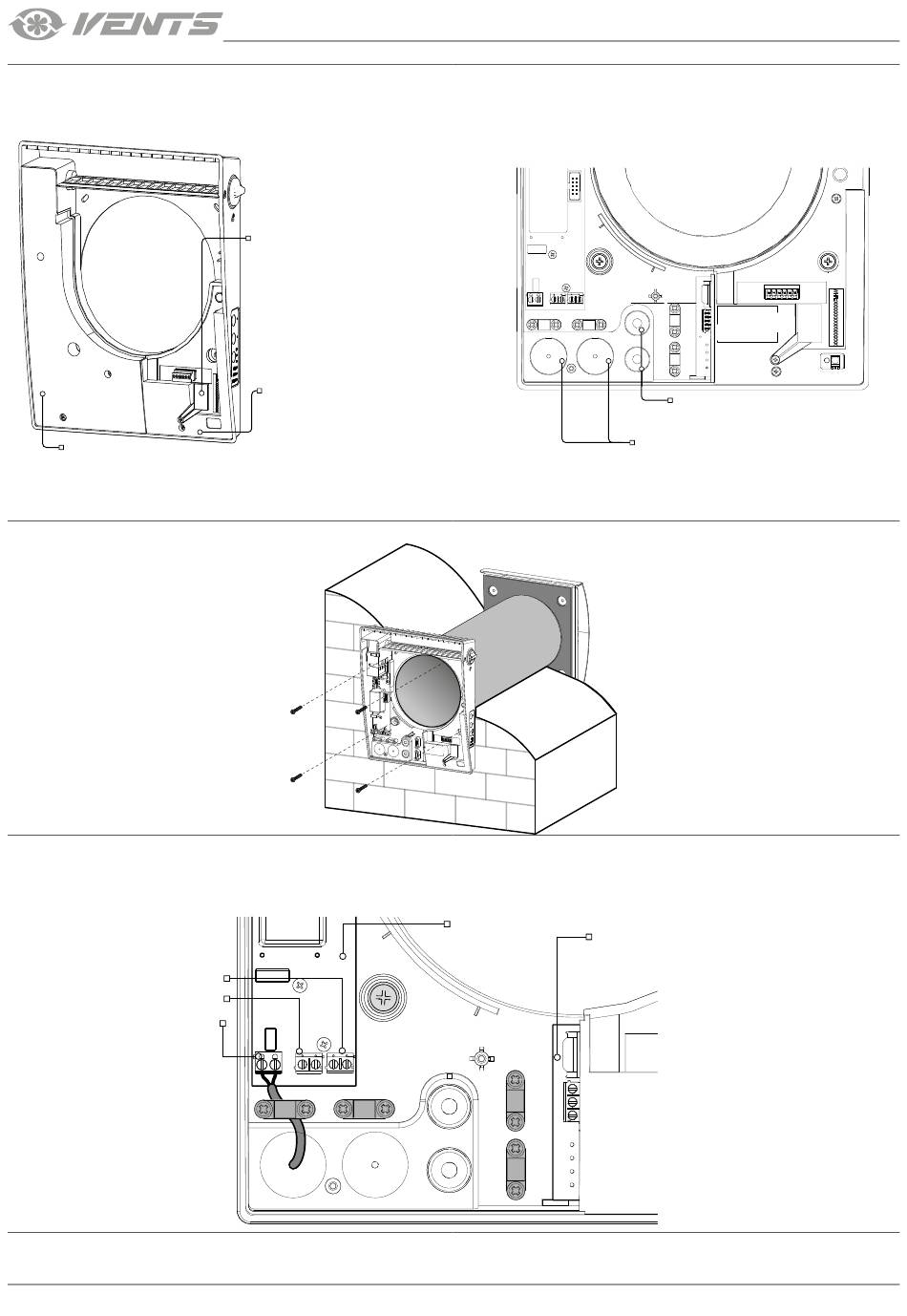

6. Drehen Sie die drei Schrauben der linken Abdeckung heraus, um Zugang zu den Anschlussklemmen zu erhalten.
Verlegen Sie die Stromkabel durch die entsprechenden Kabeldurchführungen.
Linke Abdeckung
Deckt den Verlegungsort der Kabel und der Anschlussklemmen ab.
7. Befestigen Sie die Rückseite des Innenelementes mit den im Befestigungsset der Lüftungsanlage enthaltenen Schrauben an der Wand.
8. Verlegen Sie das Stromkabel wie hier abgebildet. Schließen Sie die Lüftungsanlage in Übereinstimmung mit dem externen
Anschlussschema an die Stromversorgung an (siehe hierzu den Abschnitt „Netzanschluss"). Fixieren Sie das Stromkabel mit einer
Kabelklemme.
10
Transparente Abdeckung
Deckt die DIP-Schalter ab.
Rechte Abdeckung
Deckt die Steuerungsplatine ab.
XP3
XP2
XP1
N
L
H1 H2 IN1 IN2
Platine A3
Platine A1
12V
IN
GND
XP1
TwinFresh Style Wi-Fi
Kabeldurchführungen für
Sensorkabel
Kabeldurchführungen für Stromkabel
www.ventilation-system.com
