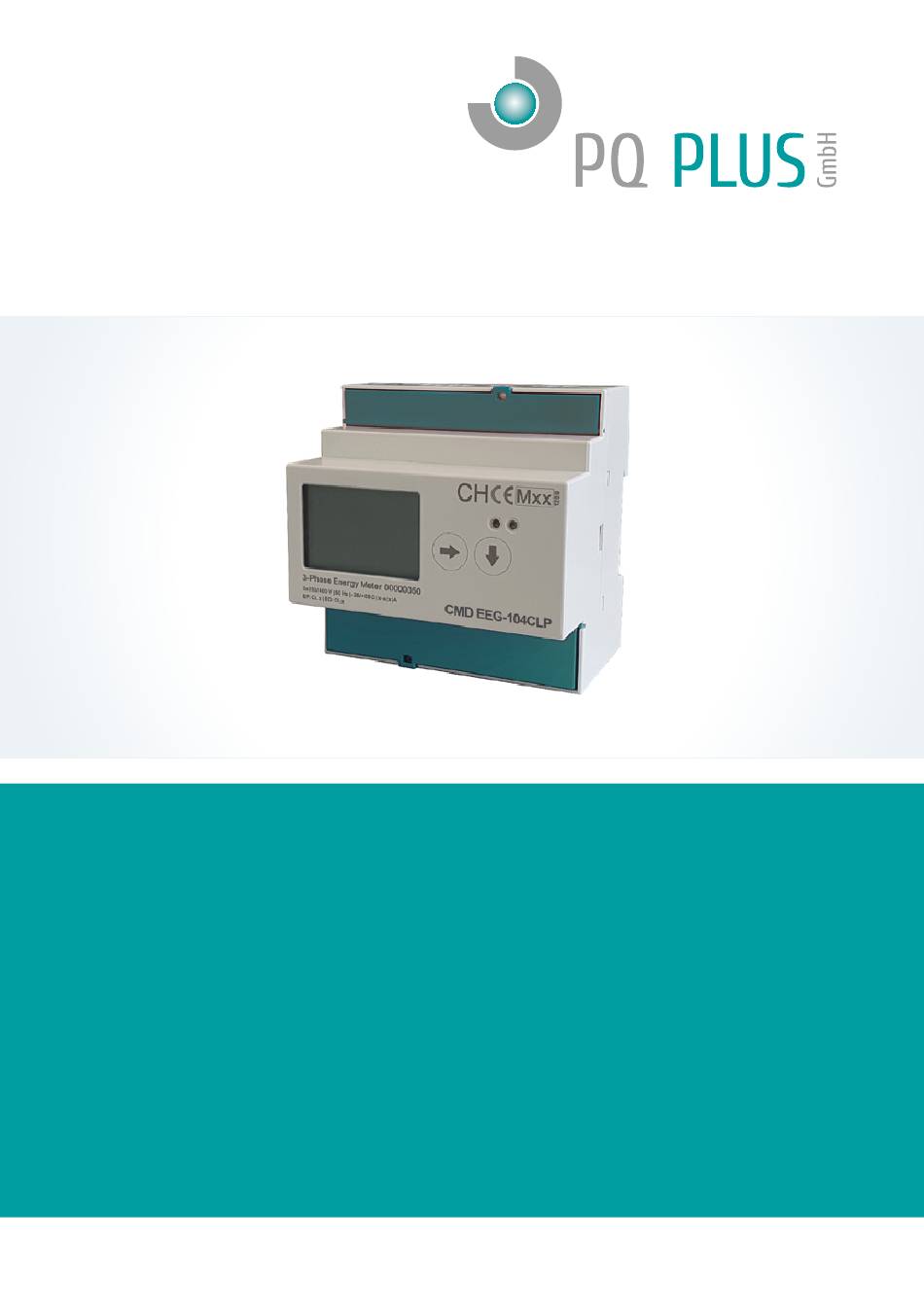

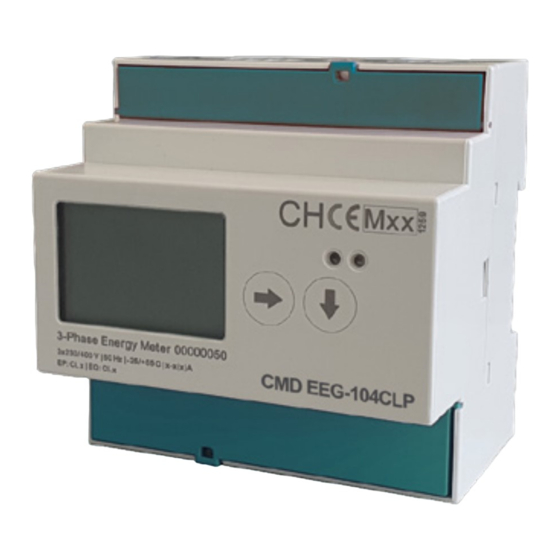

- Seite 1 • • Quick-Start Anleitung CMD EEG Deutsch...
-
Seite 2: Inhaltsverzeichnis
Quick-Start Anleitung Inhaltsverzeichnis Installation ....................3 Montage .......................3 Spannungsversorgung .................4 Spannungsmessung ..................4 Stromwandler anschließen ................5 Netzwerkanschluss ..................5 Inbetriebnahme ..................5 Werksseitige Kommunikationseinstellungen ..........5 Menüführung ....................6 Manuelle Netzwerkeinstellungen ..............6 Stromwandler einstellen ................7 Spannungswandler einstellen ..............7 Anschluss und Einstellungen kontrollieren ..........8 Datum / Uhrzeit einstellen ................8 S0 Impulsausgang einstellen (Wirk- oder Blindenergie) ...... -
Seite 3: Installation
PQ Plus – CMD EEG Installation Montage Der CMD EEG ist für eine Montage auf der DIN-Hutschiene vorgesehen. -
Seite 4: Spannungsversorgung
Quick-Start Anleitung Spannungsversorgung Der CMD EEG versorgt sich aus der Messspannung und benötigt folgende Versorgungsspannung: 184…276 V 320…480 V Die Anschlüsse hierfür befinden sich an der unteren Klemmleiste des CMD’s und sind mit L1, L2, L3 und N beschriftet. Für die Absicherung der Span- nungsversorgung wird ein 1 A Sicherungsautomat empfohlen. -
Seite 5: Stromwandler Anschließen
PQ Plus – CMD EEG Stromwandler anschließen Der CMD EEG-54 ist nicht für eine direkte Strommessung ausgelegt. Die Anschlüsse der benötigten Stromwandler befinden sich an der Unterseite des Geräts und sind folgendermaßen beschriftet: S1 und S2 bei L1 für den Stromwandler der Phase 1 •... -
Seite 6: Menüführung
Quick-Start Anleitung Menüführung Weiter zu nächsten Einheit: Wirkenergie, Wirkleistung, etc. Weitere Informationen zur Einheit z.B. Phase L1, L2, L3, Total, Min/Max Service-Taste (rechts unter dem oberen Klemmendeckel) SRVC Einstellungen ändern & speichern Manuelle Netzwerkeinstellungen Um die IP-Adresse, die Subnetzmaske und das Standardgateway manuell zu ändern, ist wie folgt vorzugehen: Betätigen Sie bis „Einstellungen“. -
Seite 7: Stromwandler Einstellen
PQ Plus – CMD EEG Stromwandler einstellen Das Stromwandlerverhältnis des CMD EEG-54CLP kann von 5 / 5 A bis 20.000 / 5 A oder von 1 / 1 A bis 4.000 / 1 A eingestellt werden. Betätigen Sie bis „Einstellungen“. -
Seite 8: Anschluss Und Einstellungen Kontrollieren
Quick-Start Anleitung Anschluss und Einstellungen kontrollieren Nach Anschluss und Einstellung des Zählers empfiehlt es sich, folgende Werte auf Plausibilität zu prüfen: Drehfeldrichtung • Strom je Phase • Energierichtung • Stromwandlerverhältnis • Datum / Uhrzeit einstellen Die Einstellungen von Datum und Uhrzeit können direkt am Zähler oder über den Webserver vorgenommen werden. -
Seite 9: S0 Impulsausgang Einstellen (Wirk- Oder Blindenergie)
Ziffern nicht mehr blinken. Verbindung mit einem PC herstellen Um auf den Webserver des CMD EEG-54CLP oder -104CLP mit einem PC zuzugreifen, geben Sie in die Adresszeile eines beliebigen Webbrowsers die am Zähler eingestellte IP-Adresse ein. -
Seite 10: Technische Daten
Quick-Start Anleitung Technische Daten Spannungsversorgung U 184...276 V ; 320...480 V Nominal Spannungsmessung 184...276 V ; 320...480 V Frequenz 50 Hz Leistungsaufnahme 8 VA / 4 W Schutzklasse Umgebungstemperatur TBetrieb -25 °C bis 70 °C Umgebungstemperatur TLager -40 °C bis 70 °C Schutzart Klemmen / Gehäuse IP21 / IP51 Mechanisch: M2... - Seite 11 PQ Plus – CMD EEG...
