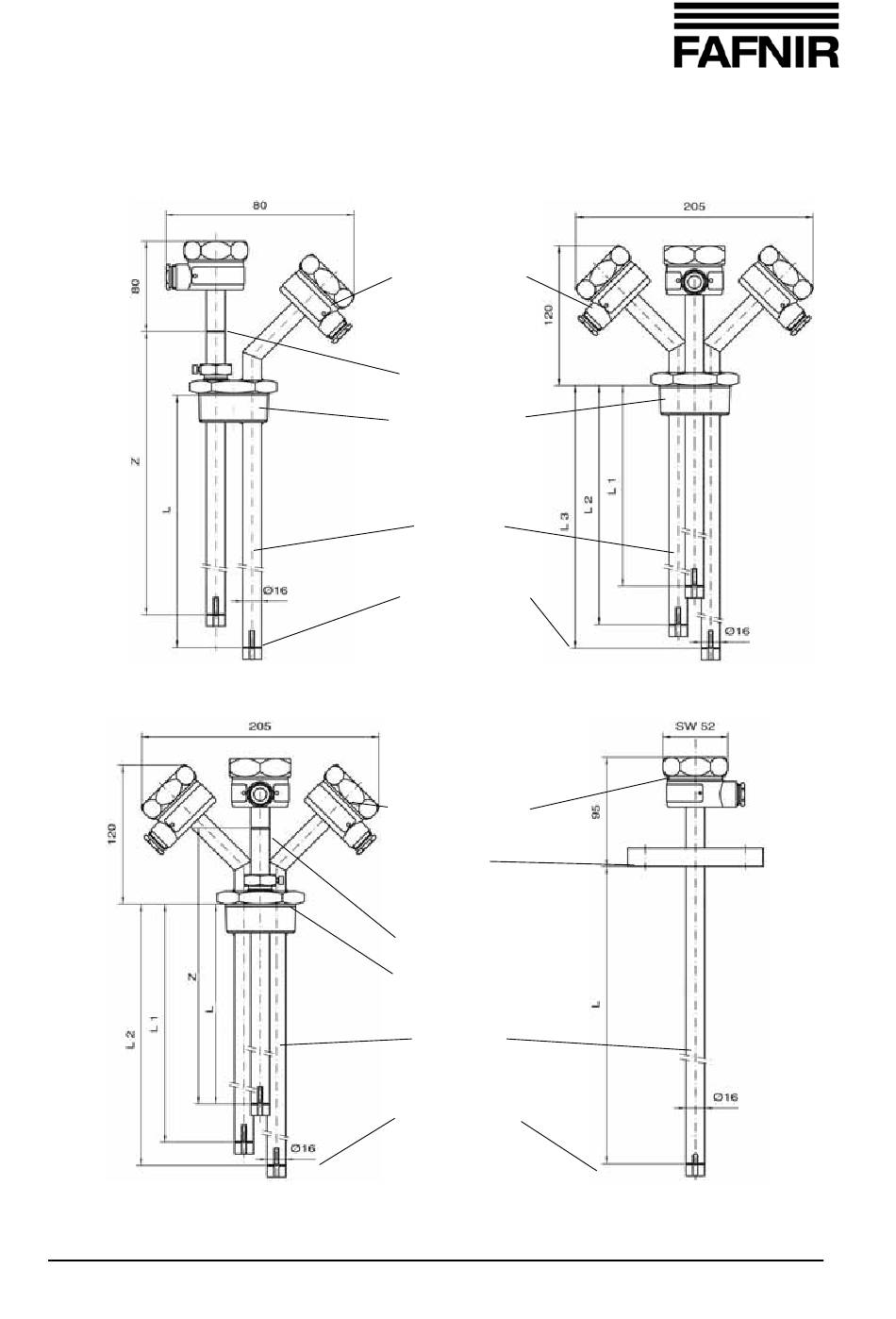

Abb. 10: Standaufnehmer 76 A Duo 3; Abb. 11: Standaufnehmer 76 Trio 1; Abb. 12: Standaufnehmer 76 A Trio 3; Abb. 13: Standaufnehmer 76 A F - fafnir 76/NB 220 Technische Dokumentation

1.4.1 Standaufnehmer (Fortsetzung)
Abb. 10: Standaufnehmer 76 A
DUO 3
Abb. 12: Standaufnehmer 76 A
TRIO 3
Typ 76 und NB 220
Anschlussgehäuse
Markierungsnut
Einschraubkörper
G2
Sondenrohr
Ansprechpunkt
Z = Sondenlänge
L = Ansprechlänge

Abb. 13: Standaufnehmer 76 A F

Anschlussgehäuse
Flansch
nach DIN / EN
ANSI
Markierungsnut
Einschraubkörper
G2
Sondenrohr
Ansprechpunkt
Z = Sondenlänge
L = Ansprechlänge
Abb. 11: Standaufnehmer 76
TRIO 1
