4. Extern tvångsstyrning
GENI-modulen har ingångar för externa signaler för tvångsstyrningsfunktio-
nerna:
• Drift på max.kurva.
• Drift på min.kurva.
Se exempel på anslutningar på sidorna 103 till 106.

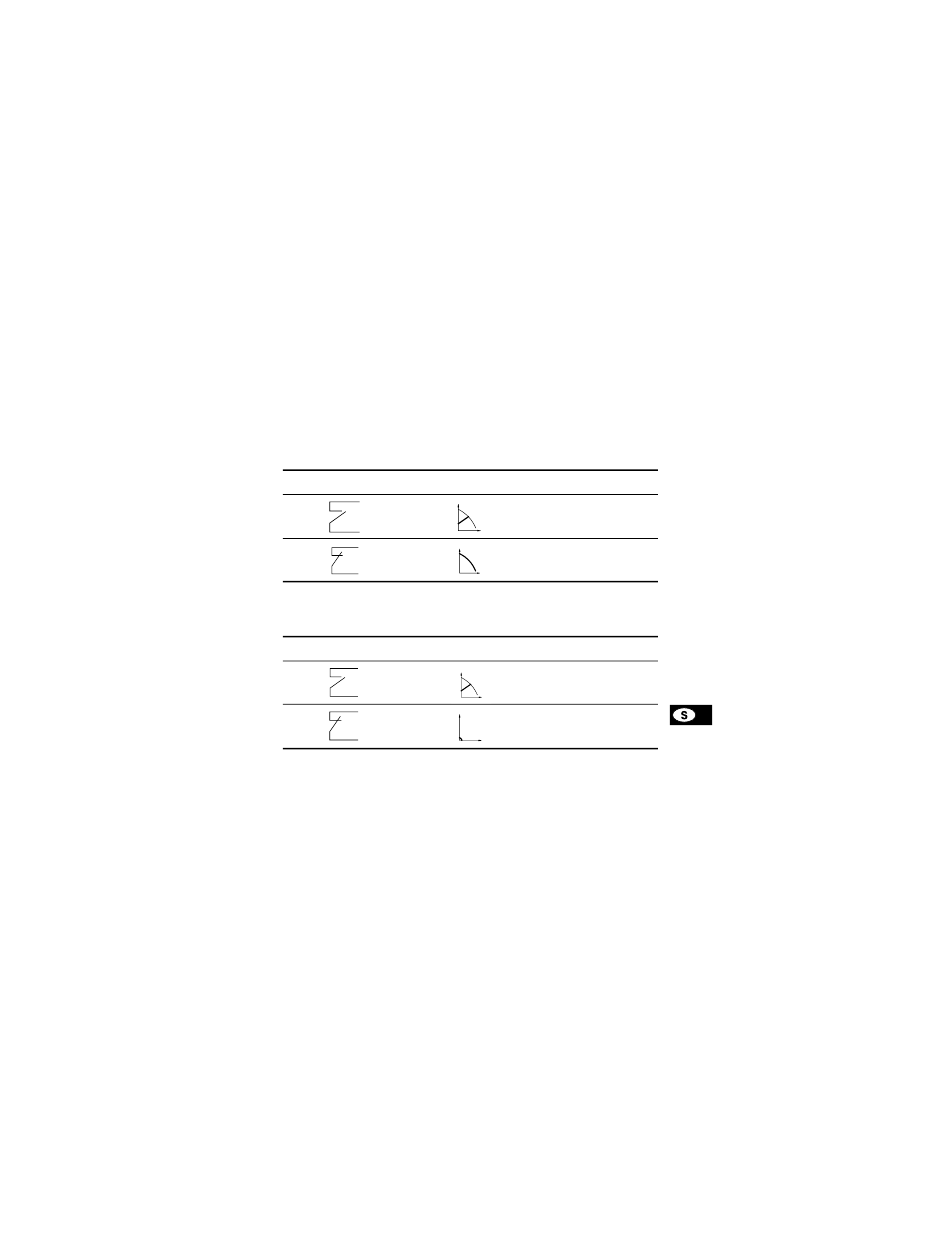

Funktionsdiagram: Ingång för max.kurva:
Ingången för max.kurva är endast aktiv, om start/stoppingångens plintar är
förbundna.
Max.kurva
H
H
Funktionsdiagram: Ingång för min.kurva:
Ingången för min.kurva är endast aktiv, om start/stoppingångens plintar är
förbundna och ingången för max.kurva är öppen.
Min.kurva
H
H
Normal drift
Q
Max.kurva
Q
Normal drift
Q
Min.kurva
Q
77
