Elektrischer Anschluss

5 Elektrischer Anschluss
5.1

Anschlussbedingungen

5.1.1 Kabelspezifikation
• Leiterquerschnitt: 0,2 ... 2,5 mm
• Querschnitt der Adernhülse: 0,25 ... 2,5 mm
• Min. Abisolierlänge: 10 mm (0,39 in)
5.2 Klemmenraum Feldgehäuse Polycarbonat
1.

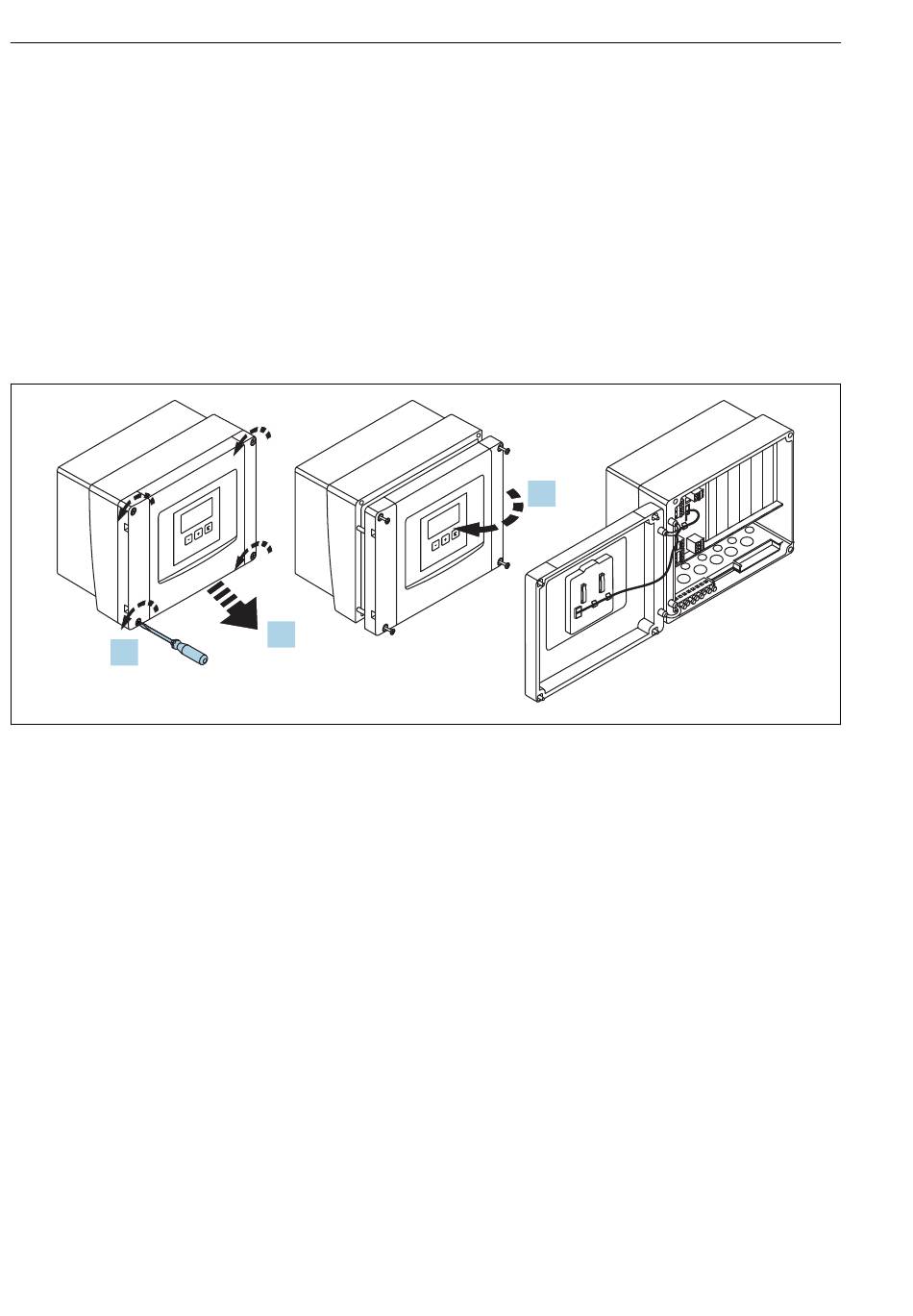

 5 Zugang zum Klemmenraum im Feldgehäuse Polycarbonat
Kabeleinführungen
Vorgeprägte Öffnungen auf der Unterseite für folgende Kabeleinführungen:
• M20x1,5 (10 Öffnungen)
• M16x1,5 (5 Öffnungen)
• M25x1,5 (1 Öffnung)
14
2 (26 ... 14 AWG)
2
2.
Prosonic S FMU90 PROFIBUS DP
(24 ... 14 AWG)
3.
A0034895
