BA01633P/00/DE/03.17
71376658
Gültig ab Version
01.00.zz
Products
Betriebsanleitung

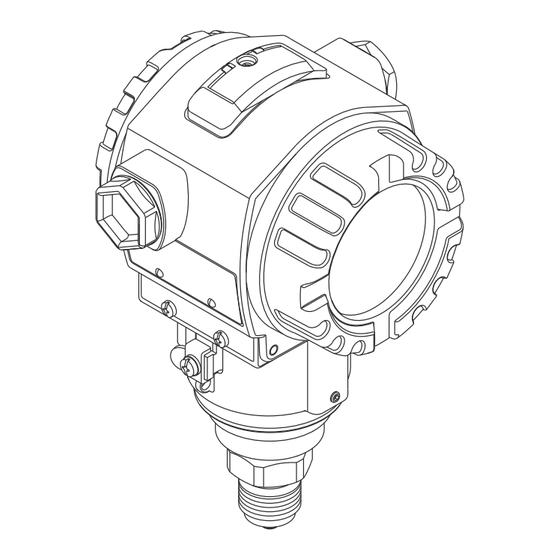

Cerabar S PMP71 Low Power
1-5V DC Output
Prozessdruckmessung
Low Power Drucktransmitter mit Metallsensoren und
1-5V DC Spannungsausgang
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser Cerabar S PMP71 Low Power

  • Seite 1 Products Solutions Services BA01633P/00/DE/03.17 71376658 Gültig ab Version 01.00.zz Betriebsanleitung Cerabar S PMP71 Low Power 1-5V DC Output Prozessdruckmessung Low Power Drucktransmitter mit Metallsensoren und 1-5V DC Spannungsausgang...
  • Seite 2 Cerabar S PMP71 Low Power 1-5V DC Output Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 • Dokument so aufbewahren, dass das Dokument bei Arbeiten am und mit dem Gerät jederzeit verfügbar ist.
  • Seite 3: Inhaltsverzeichnis

    Cerabar S PMP71 Low Power 1-5V DC Output Inhaltsverzeichnis Inhaltsverzeichnis Aufbau des Bedienmenüs ....26 Hinweise zum Dokument ... . 5 Bedienmöglichkeiten .
  • Seite 4 Inhaltsverzeichnis Cerabar S PMP71 Low Power 1-5V DC Output Technische Daten ....68 14.1 Druckangaben ......68 14.2 Weitere technische Daten .
  • Seite 5: Hinweise Zum Dokument

    Cerabar S PMP71 Low Power 1-5V DC Output Hinweise zum Dokument Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
  • Seite 6: Symbole In Grafiken

    Hinweise zum Dokument Cerabar S PMP71 Low Power 1-5V DC Output Symbol Bedeutung Tipp Kennzeichnet zusätzliche Informationen. Verweis auf Dokumentation Verweis auf Seite Verweis auf Abbildung Sichtkontrolle 1.2.5 Symbole in Grafiken Symbol Bedeutung 1, 2, 3 ... Positionsnummern Handlungsschritte 1. 2. 3.
  • Seite 7: Begriffe Und Abkürzungen

    Cerabar S PMP71 Low Power 1-5V DC Output Hinweise zum Dokument Begriffe und Abkürzungen A0029505 Position Begriff/Abkürzung Erklärung Der OPL (Over pressure limit = Sensor Überlastgrenze) für das Messgerät ist abhängig vom druckschwächsten Glied der ausgewählten Komponenten, d.h. neben der Messzelle ist auch der Prozessanschluss zu beachten. Beachten Sie auch die Druck-Temperaturabhängigkeit.
  • Seite 8: Turn Down Berechnung

    Hinweise zum Dokument Cerabar S PMP71 Low Power 1-5V DC Output Turn down Berechnung 1 = 2 A0029545 Kalibrierte/Justierte Messspanne Auf Nullpunkt basierende Spanne Obere Messgrenze Beispiel • Sensor: 10 bar (150 psi) • Kalibrierte/Justierte Messspanne: 0 … 5 bar (0 … 75 psi) •...
  • Seite 9: Grundlegende Sicherheitshin

    Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungs- gemäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung. 2.2.3 Restrisiken Das Elektronikgehäuse und die darin eingebauten Baugruppen wie Anzeigemodul, Haup-...
  • Seite 10: Arbeitssicherheit

    Grundlegende Sicherheitshinweise Cerabar S PMP71 Low Power 1-5V DC Output Arbeitssicherheit Bei Arbeiten am und mit dem Gerät: ‣ Erforderliche persönliche Schutzausrüstung gemäß nationaler Vorschriften tragen. ‣ Versorgungsspannung ausschalten, bevor Sie das Gerät anschließen. Betriebssicherheit Verletzungsgefahr! ‣ Das Gerät nur in technisch einwandfreiem und betriebssicherem Zustand betreiben.
  • Seite 11: Produktbeschreibung

    Cerabar S PMP71 Low Power 1-5V DC Output Produktbeschreibung Produktbeschreibung Produktaufbau A0032178 Gehäuse Prozessanschluss (z.B. Flansch) Funktionsweise 3.2.1 Berechnung des Drucks Der Prozessdruck lenkt die metallische Prozessmembrane des Sensors aus und eine Füll- flüssigkeit überträgt den Druck auf eine Wheatstonesche Messbrücke (Halbleitertechnolo- gie).
  • Seite 12: Warenannahme Und Produktidenti

    Warenannahme und Produktidentifizierung Cerabar S PMP71 Low Power 1-5V DC Output Warenannahme und Produktidentifizierung Warenannahme DELIVERY NOTE A0028673 1 = 2 A0016870 Bestellcode auf Lieferschein (1) mit Bestellcode auf Produktaufkleber (2) identisch? Ware unbeschädigt? Entsprechen die Daten auf dem Typenschild den Bestellangaben und dem...
  • Seite 13: Typenschilder

    Cerabar S PMP71 Low Power 1-5V DC Output Warenannahme und Produktidentifizierung Typenschilder 4.3.1 Aluminiumgehäuse T14 Ser. no.: Order code: Ext. order code: A0016056 Gerätename Bestellnummer (reduziert zur Wiederbestellung) Erweiterte Bestellnummer (vollständig) Technische Daten Seriennummer (zur eindeutigen Identifikation) Herstelleradresse Zusätzliches Typenschild für Geräte mit Ex-Zulassung...
  • Seite 14: Lieferumfang

    Warenannahme und Produktidentifizierung Cerabar S PMP71 Low Power 1-5V DC Output A0024799-DE Lieferumfang Im Lieferumfang ist enthalten: • Gerät • Optionales Zubehör Mitgelieferte Dokumentation: • Kurzanleitung • Leporello • Endprüfprotokoll • Zusätzliche Sicherheitshinweise bei Geräten für explosionsgefährdete Bereiche • Optional: Werkskalibrierschein, Materialprüfzeugnisse...
  • Seite 15: Montage

    • Um eine optimale Ablesbarkeit der Vor-Ort-Anzeige zu garantieren, können Sie das Gehäuse bis zu 380° drehen →  18. • Für die Montage an Rohren oder Wänden bietet Endress+Hauser einen Montagehalter an →  17. • Falls ein aufgeheiztes Gerät durch einen Reinigungsprozess (z.B. kaltes Wasser) abge- kühlt wird, entsteht ein kurzzeitiges Vakuum, wodurch Feuchtigkeit über den Druckaus-...
  • Seite 16: Druckmessung In Gasen

    Montage Cerabar S PMP71 Low Power 1-5V DC Output 5.3.1 Druckmessung in Gasen A0024802 Gerät Absperrarmatur Gerät mit Absperrarmatur oberhalb des Entnahmestutzens montieren, damit eventuelles Kondensat in den Prozess ablaufen kann. 5.3.2 Druckmessung in Dämpfen A0024803 Gerät Absperrarmatur Wassersackrohr in U-Form Wassersackrohr in Kreisform Bei Druckmessung in Dämpfen Wassersackrohre verwenden.
  • Seite 17: Druckmessung In Flüssigkeiten

    Absperrarmatur Gerät mit Absperrarmatur unterhalb oder auf gleicher Höhe des Entnahmestutzens mon- tieren. Wand- und Rohrmontage (optional) Für die Montage an Rohren oder Wänden bietet Endress+Hauser einen Montagehalter an. ø42...60 (1.65...2.36) A0024812 Beachten Sie bei der Montage folgendes: • Geräte mit Kapillarleitungen: Kapillaren mit einem Biegeradius von ≥ 100 mm (3,94 in) montieren •...
  • Seite 18: Variante "Separatgehäuse" Zusammenbauen Und Montieren

    Montage Cerabar S PMP71 Low Power 1-5V DC Output Variante "Separatgehäuse" zusammenbauen und montieren 120 (4.72) ³ A0024813 Montagehalter beiliegend, für Rohr- und Wandmontage geeignet (für Rohre von 1 ¼" bis 2" Durchmesser) Gehäuse mit Gehäuseadapter montiert, beilegend Arretierungsschraube Stecker...
  • Seite 19: Schließen Der Gehäusedeckel

    Cerabar S PMP71 Low Power 1-5V DC Output Montage A0032141 1. Gewindestift mit einem 2 mm (0,08 in)-Innensechskant-Schlüssel lösen. 2. Gehäuse drehen (max. bis zu 380°). 3. Gewindestift mit 1 Nm (0,74 lbf ft) wieder anziehen. Schließen der Gehäusedeckel HINWEIS Geräte mit EPDM-Deckeldichtung - Undichtigkeit des Transmitter!
  • Seite 20: Montagekontrolle

    Montage Cerabar S PMP71 Low Power 1-5V DC Output Montagekontrolle  Ist das Gerät unbeschädigt (Sichtkontrolle)? Erfüllt das Gerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur  • Prozessdruck • Umgebungstemperatur • Messbereich  Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)?  Ist das Gerät gegen Niederschlag und direkte Sonneneinstrahlung ausreichend geschützt? ...
  • Seite 21: Elektrischer Anschluss

    Cerabar S PMP71 Low Power 1-5V DC Output Elektrischer Anschluss Elektrischer Anschluss Anschluss Messeinheit 6.1.1 Klemmenbelegung WARNUNG Versorgungsspannung möglicherweise angeschlossen! Explosionsgefahr! ‣ Versorgungsspannung ausschalten, bevor Sie das Gerät anschließen. WARNUNG Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Stellen Sie sicher, dass keine unkontrollierten Prozesse an der Anlage ausgelöst wer- den.
  • Seite 22: Anschlussbedingungen

    Elektrischer Anschluss Cerabar S PMP71 Low Power 1-5V DC Output 6.1.2 Klemmen • Versorgungsspannung und interne Erdungsklemme: 0,5 … 2,5 mm (20 … 14 AWG) • Externe Erdungsklemme: 0,5 … 4 mm (20 … 12 AWG) 6.1.3 Versorgungsspannung WARNUNG Versorgungsspannung möglicherweise angeschlossen! Explosionsgefahr! ‣ Beim Einsatz des Messgerätes im explosionsgefährdeten Bereich sind zusätzlich die entsprechenden nationalen Normen und Regeln sowie die Sicherheitshinweise einzu- halten.
  • Seite 23: Überspannungsschutz

    Cerabar S PMP71 Low Power 1-5V DC Output Elektrischer Anschluss 6.2.4 Überspannungsschutz • Überspannungsschutz: – Nennansprechgleichspannung: 600 V – Nennableitstoßstrom: 10 kA • Stoßstromprüfung î = 20 kA nach DIN EN 60079-14: 8/20 μs erfüllt • Ableiterwechselstromprüfung I = 10 A erfüllt HINWEIS Gerät kann zerstört werden!
  • Seite 24: Bedienungsmöglichkeiten

    Bedienungsmöglichkeiten Cerabar S PMP71 Low Power 1-5V DC Output Bedienungsmöglichkeiten Bedienung ohne Bedienmenü 7.1.1 Lage der Bedienelemente Bedientasten außen am Gerät Die Bedientasten befinden sich beim Gehäuse T14 außen am Gerät unterhalb der Schutz- kappe. Zusätzlich befinden sich Bedientasten auf der Vor-Ort-Anzeige.
  • Seite 25: Funktion Der Dip-Schalter

    Cerabar S PMP71 Low Power 1-5V DC Output Bedienungsmöglichkeiten Funktion der DIP-Schalter Schalter Symbol/ Schalterstellung Beschriftung "off" "on" Das Gerät ist entriegelt. Messwertrele- Das Gerät ist verriegelt. Messwertrele- vante Parameter können verändert wer- vante Parameter können nicht verän- A0011978 den.
  • Seite 26: Bedienung Mit Bedienmenü

    Bedienungsmöglichkeiten Cerabar S PMP71 Low Power 1-5V DC Output Bedienung mit Bedienmenü 7.2.1 Bedienkonzept Der Bedienung mit Bedienmenü liegt ein Bedienkonzept mit "Nutzerrollen" zugrunde. Nutzer- Bedeutung rolle Bediener Bediener sind im „Betrieb“ für die Geräte zuständig. Dies beschränkt sich zumeist auf das Ablesen von Prozesswerten, entweder am Gerät direkt oder in einer Leitwarte.
  • Seite 27: Bedienmöglichkeiten

    Cerabar S PMP71 Low Power 1-5V DC Output Bedienungsmöglichkeiten Nutzer- Unter- Bedeutung/Verwendung rolle menü Instand- Diagnose Enthält alle Parameter, die zur Detektion und Analyse von Betriebsfehlern benötigt halter werden. Dieses Untermenü ist folgendermaßen strukturiert: • Diagnoseliste enthält bis zu 10 aktuell anstehende Fehlermeldungen.
  • Seite 28: Übersicht

    Bedienungsmöglichkeiten Cerabar S PMP71 Low Power 1-5V DC Output Funktionen: • 8-stellige Messwertanzeige inkl. Vorzeichen und Dezimalpunkt, Bargraph für 1...5 V. • einfache und komplette Menüführung durch Einteilung der Parameter in mehrere Ebe- nen und Gruppen • zur einfachen Navigation ist jeder Parameter mit einer 3-stelligen Identifikationsnum- mer gekennzeichnet •...
  • Seite 29: Navigation Und Auswahl Aus Liste

    Cerabar S PMP71 Low Power 1-5V DC Output Bedienungsmöglichkeiten Anzeigesymbole für den Verriegelungszustand Symbol Bedeutung Lock-Symbol Die Bedienung des Gerätes ist verriegelt. Gerät entriegeln, siehe Kapitel "Parametrierung freigeben/ A0011978 verriegeln" →  33. 7.5.4 Navigation und Auswahl aus Liste Zur Navigation im Bedienmenü und zur Auswahl einer Option aus einer Auswahlliste die- nen die Bedientasten.
  • Seite 30: Direktzugriff Auf Parameter

    Bedienungsmöglichkeiten Cerabar S PMP71 Low Power 1-5V DC Output Menüpfad: Hauptmenü → Setup → Lagekorrektur Lagekorrektur 007 Bedienung 1  Abbrechen Der Druck für die Lagekorrektur liegt am Gerät an. Übernehmen Abbrechen Mit  oder  zur Option "Übernehmen" wechseln. Aktive Auswahl ist schwarz unterlegt.
  • Seite 31: Bedienung Verriegeln/Entriegeln

    Cerabar S PMP71 Low Power 1-5V DC Output Bedienungsmöglichkeiten Leserecht Bediener/Instandhalter/Experte Schreibrecht Experte Beschreibung Eingabe des Direct Access Codes, um direkt zu einem Parameter zu gelangen. Eingabe Geben Sie den gewünschten Parametercode ein. Werkseinstellung Hinweis Für Direktzugriff müssen die führenden Nullen nicht eingegeben werden Bedienung verriegeln/entriegeln Nach Eingabe aller Parameter können Sie Ihre Eingaben vor ungewolltem und unbefugtem...
  • Seite 32: Rücksetzen Auf Werkeinstellung (Reset)

    Bedienung entriegelt sein (siehe Kapitel "Bedienung verrie- geln/entriegeln" →  31. Vom Werk durchgeführte kundenspezifische Parametrierungen bleiben auch nach einem Reset bestehen. Möchten Sie die vom Werk eingestellte kundenspezifische Parametrierung ändern, setzen Sie sich mit dem Endress+Hauser-Service in Verbin- dung. Resetcode Beschreibung und Auswirkung PowerUp-Reset (Warmstart) •...
  • Seite 33: Inbetriebnahme

    Cerabar S PMP71 Low Power 1-5V DC Output Inbetriebnahme Inbetriebnahme Der Messbereich und die Einheit, in die der Messwert übertragen wird, entspricht der Angabe auf dem Typenschild. WARNUNG Überschreitung des zulässigen Betriebsdrucks! Verletzungsgefahr durch berstende Teile! Warnmeldungen werden bei zu hohem Druck ausgegeben.
  • Seite 34: Inbetriebnahme Mit Bedienmenü

    Inbetriebnahme Cerabar S PMP71 Low Power 1-5V DC Output Lageabgleich durchführen (Hinweis am Anfang des Kapitels "Inbetriebnahme" beachten) Leuchtet LED auf dem Elektronikeinsatz kurz auf? nein Anliegender Druck für Lageabgleich wurde über- Anliegender Druck für Lageabgleich wurde nicht über- nommen.
  • Seite 35: Druckeinheit Wählen

    Cerabar S PMP71 Low Power 1-5V DC Output Inbetriebnahme Druckeinheit wählen Einheit Druck (125) Navigation Setup → Einheit Druck Schreibrecht Bediener/Instandhalter/Experte Beschreibung Druck-Einheit auswählen. Nach der Wahl einer neuen Druck-Einheit werden alle druck- spezifischen Parameter umgerechnet und mit der neuen Einheit dargestellt.
  • Seite 36: Dämpfung Einstellen

    Inbetriebnahme Cerabar S PMP71 Low Power 1-5V DC Output Auswahl • Übernehmen • Abbrechen Beispiel • Messwert = 2,2 mbar (0,033 psi) • Über den Parameter "Lagekorrektur" mit der Option "Übernehmen" korrigieren Sie den Messwert. D.h. Sie weisen dem anliegenden Druck den Wert 0.0 zu.
  • Seite 37: Druckmessung Konfigurieren

    Cerabar S PMP71 Low Power 1-5V DC Output Inbetriebnahme Druckmessung konfigurieren 8.9.1 Abgleich ohne Referenzdruck (Trockenabgleich) Beispiel: In diesem Beispiel wird ein Gerät mit einem 400 mbar (6 psi)-Sensor auf den Messbereich 0 … +300 mbar (0 … 4,5 psi) eingestellt, d.h. dem 1V-Wert bzw. dem 5V-Wert werden 0 mbar bzw.
  • Seite 38: Abgleich Mit Referenzdruck (Nassabgleich)

    Inbetriebnahme Cerabar S PMP71 Low Power 1-5V DC Output 8.9.2 Abgleich mit Referenzdruck (Nassabgleich) Beispiel: In diesem Beispiel wird ein Gerät mit einem 400 mbar (6 psi)-Sensor auf den Messbereich 0 … +300 mbar (0 … 4,5 psi) eingestellt, d.h. dem 1V-Wert bzw. dem 5V-Wert werden 0 mbar bzw.
  • Seite 39: Diagnose Und Störungsbehebung

    Cerabar S PMP71 Low Power 1-5V DC Output Diagnose und Störungsbehebung Diagnose und Störungsbehebung Fehlersuche Allgemeine Fehler Fehler Mögliche Ursache Behebung Gerät reagiert Versorgungsspannung stimmt nicht mit Richtige Spannung anlegen. nicht. der Angabe auf dem Typenschild übe- rein. Versorgungsspannung ist falsch gepolt.
  • Seite 40: Liste Der Diagnoseereignisse

    Diagnose und Störungsbehebung Cerabar S PMP71 Low Power 1-5V DC Output Der Ereignistext hilft dabei, indem er einen Hinweis zur Störung liefert. Diagnoseereignis Statussignal Ereignisnummer Ereignistext ↓ ↓ ↓ Beispiel Sensor Bereich A0013958 3-stellige Nummer Wenn mehrere Diagnoseereignisse gleichzeitig anstehen, wird nur die Diagnosemeldung mit der höchsten Priorität angezeigt.
  • Seite 41 Cerabar S PMP71 Low Power 1-5V DC Output Diagnose und Störungsbehebung Diagnoseereignis Ursache Behebungsmaßnahme Code Beschreibung F081 Initialisierung • Kabelverbindung Sensor – Hauptelektronik unter- • Reset ausführen brochen. • Sensorkabel prüfen • Sensor defekt. • Endress+Hauser-Service kon- • Elektromagnetische Einwirkungen sind größer als taktieren Angaben in den technischen Daten.
  • Seite 42: Verhalten Des Ausgangs Bei Störung

    Diagnose und Störungsbehebung Cerabar S PMP71 Low Power 1-5V DC Output "S"-Meldungen Diagnoseereignis Ursache Behebungsmaßnahme Code Beschreibung S110 Arbeitsbereich • Über- oder Untertemperatur steht an. • Prozesstemperatur prüfen • Elektromagnetische Einwirkungen sind größer als • Temperaturbereich prüfen Angaben in den technischen Daten.
  • Seite 43: Wartung

    10.1 Reinigungshinweise Um die Prozessmembrane reinigen zu können, ohne den Messumformer aus dem Prozess zu nehmen, bietet Endress+Hauser als Zubehör Spülringe an. Für weitere Informationen steht Ihnen Ihr nächstes Endress+Hauser Vertriebsbüro zur Verfügung. 10.2 Außenreinigung Beachten Sie bei der Reinigung des Messgerätes folgendes: •...
  • Seite 44: Reparatur

    Reparatur 11.1 Allgemeine Hinweise 11.1.1 Reparaturkonzept Das Endress+Hauser-Reparaturkonzept sieht vor, dass die Geräte modular aufgebaut sind und Reparaturen durch den Endress+Hauser-Service oder durch entsprechend geschulte Kunden durchgeführt werden können. Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Austauschanleitung zusammengefasst.
  • Seite 45: Rücksendung

    Cerabar S PMP71 Low Power 1-5V DC Output Reparatur 11.3 Rücksendung Im Fall einer Werkskalibrierung, falschen Lieferung oder Bestellung muss das Messgerät zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberüh- rend sind, in einer bestimmten Art und Weise umzugehen.
  • Seite 46: Übersicht Bedienmenü

    Übersicht Bedienmenü Cerabar S PMP71 Low Power 1-5V DC Output Übersicht Bedienmenü Abhängig von der Parametrierung sind nicht alle Untermenüs und Parameter verfüg- bar. Einzelheiten dazu sind bei der Beschreibung der Parameter jeweils unter der Kategorie "Voraussetzung" angegeben. Direktzugriff Beschreibung Sprache →...
  • Seite 47 Cerabar S PMP71 Low Power 1-5V DC Output Übersicht Bedienmenü Direktzugriff Beschreibung Diagnose 9 →  66 Diagnose 10 →  66 Ereignis-Logbuch Letzte Diag. 1 →  66 Letzte Diag. 2 →  66 Letzte Diag. 3 →  66 Letzte Diag.
  • Seite 48 Übersicht Bedienmenü Cerabar S PMP71 Low Power 1-5V DC Output Direktzugriff Beschreibung Bestellkennung →  52 ENP Version →  52 Seriennr Elektr. →  52 Seriennr Sensor →  53 Herstellernr. →  53 Geräte ID →  53 Geräte Revision...
  • Seite 49 Cerabar S PMP71 Low Power 1-5V DC Output Übersicht Bedienmenü Direktzugriff Beschreibung Sp. Trim 5 V →  63 Offset Trim 1 V →  63 Offset Trim 5 V →  64 Diagnose Diagnose Code →  64 Letzte Diag. Code →...
  • Seite 50: Beschreibung Der Geräteparameter

    Beschreibung der Geräteparameter Cerabar S PMP71 Low Power 1-5V DC Output Beschreibung der Geräteparameter Dieses Kapitel beschreibt die Parameter in der Reihenfolge, wie sie im Bedienmenü "Experte" angeordnet sind. Direct Access (119) Navigation Experte → Direct Access Leserecht Bediener/Instandhalter/Experte Schreibrecht...
  • Seite 51: Experte → System → Geräteinfo

    Cerabar S PMP71 Low Power 1-5V DC Output Beschreibung der Geräteparameter Benutzercode (021) Schreibrecht Bediener/Instandhalter/Experte Beschreibung Eingabe eines Codes, um die Bedienung zu verriegeln oder zu entriegeln. Eingabe • Zum Verriegeln: Eine Zahl ≠ dem Freigabewert eingeben (Wertebereich: 1 bis 9999).
  • Seite 52 Beschreibung der Geräteparameter Cerabar S PMP71 Low Power 1-5V DC Output Firmware Version (095) Schreibrecht Keine Schreibrechte. Parameter ist nur lesbar. Beschreibung Anzeige der Firmwareversion. Erw. Bestellnr. (097) Schreibrecht Parameter ist nur lesbar. Schreibrechte nur Endress+Hauser Service. Beschreibung Anzeige der erweiterten Bestellnummer.
  • Seite 53: Experte → System → Display

    Cerabar S PMP71 Low Power 1-5V DC Output Beschreibung der Geräteparameter Seriennr Sensor (122) Schreibrecht Keine Schreibrechte. Parameter ist nur lesbar. Beschreibung Anzeige der Seriennummer der Hauptelektronik (11 alphanumerische Zeichen). Herstellernr. (103) Schreibrecht Keine Schreibrechte. Parameter ist nur lesbar. Beschreibung Anzeige der Herstellernummer in einem dezimalen Zahlenformat.
  • Seite 54 Beschreibung der Geräteparameter Cerabar S PMP71 Low Power 1-5V DC Output Werkseinstellung English Anzeigemodus (001) Navigation Anzeige/Betrieb → Anzeigemodus (001) Schreibrecht Bediener/Instandhalter/Experte Beschreibung Anzeigemodus für die Vor-Ort-Anzeige im Messbetrieb festlegen. Auswahl • Nur Hauptmesswert (PV) • Nur Externer Wert • Alle Alternierend...
  • Seite 55: Experte → System → Verwaltung

    Cerabar S PMP71 Low Power 1-5V DC Output Beschreibung der Geräteparameter Auswahl • Auto • x • x.x • x.xx • x.xxx • x.xxxx • x.xxxxx Werkseinstellung Auto 13.4 Experte → System → Verwaltung Rücksetzen (124) Schreibrecht Bediener/Instandhalter/Experte Beschreibung Parameter durch Eingabe eines Reset-Codes ganz oder teilweise auf Werkswerte bzw.
  • Seite 56 Beschreibung der Geräteparameter Cerabar S PMP71 Low Power 1-5V DC Output Beispiel • Messwert = 2,2 mbar (0.033 psi) • Über den Parameter "Lagekorrektur" mit der Option "Übernehmen" korrigieren Sie den Messwert. D.h. Sie weisen dem anliegenden Druck den Wert 0,0 zu.
  • Seite 57: Experte → Messung → Druck

    Cerabar S PMP71 Low Power 1-5V DC Output Beschreibung der Geräteparameter Auswahl • mbar, bar • mmH2O, mH2O, inH2O • ftH2O • Pa, kPa, MPa • psi • mmHg, inHg • kgf/cm Werkseinstellung Abhängig vom Sensor-Nennmessbereich mbar oder bar bzw. gemäß Bestellangaben Einheit Temp.
  • Seite 58 Beschreibung der Geräteparameter Cerabar S PMP71 Low Power 1-5V DC Output Schreibrecht Bediener/Instandhalter/Experte Beschreibung Druckwert, Füllstand oder Inhalt für den oberen Spannungswert (5V) einstellen. Werkeinstellung obere Messgrenze bzw. gemäß Bestellangaben Druck gemessen (020) Schreibrecht Keine Schreibrechte. Parameter ist nur lesbar.
  • Seite 59: Experte → Messung → Sensor Grenzen

    Cerabar S PMP71 Low Power 1-5V DC Output Beschreibung der Geräteparameter 13.8 Experte → Messung → Sensor Grenzen Unt. Messgrenze (101) Schreibrecht Keine Schreibrechte. Parameter ist nur lesbar. Beschreibung Anzeige der unteren Messgrenze des Sensors. Obere Messgrenze (102) Schreibrecht Keine Schreibrechte. Parameter ist nur lesbar.
  • Seite 60: 13.10 Experte → Ausgang → Spannungsausgang

    Beschreibung der Geräteparameter Cerabar S PMP71 Low Power 1-5V DC Output Hi Trim Sensor (132) Schreibrecht Keine Schreibrechte. Parameter ist nur lesbar. Beschreibung Neukalibrierung des Sensors durch Eingabe eines Solldruckes bei gleichzeitiger, automati- scher Übernahme eines anliegenden Referenzdruckes für den oberen Kalibrationspunkt.
  • Seite 61 Cerabar S PMP71 Low Power 1-5V DC Output Beschreibung der Geräteparameter Anzeige • SW Die Alarmspannung hat den in "Spanng. b. Alarm" (190) definierten Wert. • Alarm min Die Alarmspannung ist 0,9 V, unabhängig von der Software-Einstellung. Spanng. b. Alarm (190)
  • Seite 62 Beschreibung der Geräteparameter Cerabar S PMP71 Low Power 1-5V DC Output Beschreibung Messanfang einstellen – Referenzdruck liegt am Gerät an. Der Druck für den unteren Spannungswert (1V) liegt am Gerät an. Mit der Option "Übernehmen" weisen Sie dem anliegenden Druckwert den unteren Spannungswert zu.
  • Seite 63 Cerabar S PMP71 Low Power 1-5V DC Output Beschreibung der Geräteparameter Schreibrecht Instandhalter/Experte Beschreibung Eingabe der Anlaufspannung. Auswahl • 3 V • Max Alarm (5,5 V, nicht einstellbar) Werkseinstellung Sp. Trim 1 V (135) Schreibrecht Instandhalter/Experte Beschreibung Spannungswert für den unteren Punkt (1 V) der Spannungs-Ausgleichsgeraden eingeben.
  • Seite 64: 13.11 Experte → Diagnose

    Beschreibung der Geräteparameter Cerabar S PMP71 Low Power 1-5V DC Output Schreibrecht Instandhalter/Experte Beschreibung Anzeige/Eingabe der Differenz zwischen 1 V und den für den Parameter "Sp. Trim 1 V" ein- gegebenen Wert. Werkseinstellung Offset Trim 5 V (138) Schreibrecht Instandhalter/Experte Beschreibung Anzeige/Eingabe der Differenz zwischen 5 V und den für den Parameter "Sp.
  • Seite 65 Cerabar S PMP71 Low Power 1-5V DC Output Beschreibung der Geräteparameter Auswahl • Abbrechen • Übernehmen Werkseinstellung Abbrechen Minimaler Druck (073) Schreibrecht Keine Schreibrechte. Parameter ist nur lesbar. Beschreibung Anzeige des kleinsten gemessenen Druckwertes (Schleppzeiger). Diesen Schleppzeiger können Sie über den Parameter "Reset Schleppz." zurücksetzen.
  • Seite 66: 13.12 Experte → Diagnose → Diagnoseliste

    Beschreibung der Geräteparameter Cerabar S PMP71 Low Power 1-5V DC Output Beschreibung Anzeige des Konfigurationszählers. Bei jeder Änderung eines Parameters oder einer Gruppe wird dieser Zähler um eins erhöht. Der Zähler zählt bis 65535 und startet anschließend wieder bei Null.
  • Seite 67: 13.14 Experte → Diagnose → Simulation

    Cerabar S PMP71 Low Power 1-5V DC Output Beschreibung der Geräteparameter 13.14 Experte → Diagnose → Simulation Simulation Modus (112) Schreibrecht Bediener/Instandhalter/Experte Beschreibung Simulation einschalten und Simulationsart auswählen. Auswahl • keine • Druck → siehe diese Tabelle Parameter "Sim Druck"...
  • Seite 68: Weitere Technische Daten

    Technische Daten Cerabar S PMP71 Low Power 1-5V DC Output Technische Daten 14.1 Druckangaben WARNUNG Der maximale Druck für das Messgerät ist abhängig vom druckschwächsten Glied. ‣ Für Druckangaben siehe Abschnitt "Messbereich" und Abschnitt "Konstruktiver Aufbau". ‣ Messgerät nur innerhalb der vorgeschriebenen Grenzen betreiben! ‣...
  • Seite 69 Cerabar S PMP71 Low Power 1-5V DC Output Stichwortverzeichnis Stichwortverzeichnis Einsatz Messgeräte Fehlgebrauch ......9 Alarmsp.
  • Seite 70 Stichwortverzeichnis Cerabar S PMP71 Low Power 1-5V DC Output Messanfg Nehmen (015) ..... . 61 Messanfg Setzen (013) ....57, 62 Zus.
  • Seite 72 *71376658* 71376658 www.addresses.endress.com...
