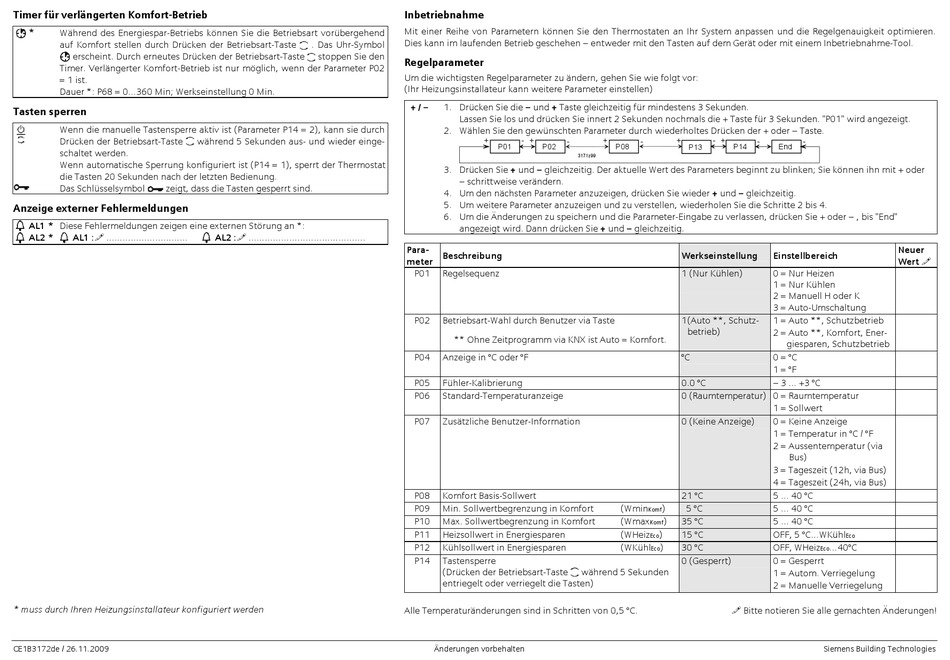

Siemens RDU341 Bedienungsanleitung Seite 2

Timer für verlängerten Komfort-Betrieb
*
Während des Energiespar-Betriebs können Sie die Betriebsart vorübergehend
auf Komfort stellen durch Drücken der Betriebsart-Taste
erscheint. Durch erneutes Drücken der Betriebsart-Taste
Timer. Verlängerter Komfort-Betrieb ist nur möglich, wenn der Parameter P02
= 1 ist.
Dauer *: P68 = 0...360 Min; Werkseinstellung 0 Min.
Tasten sperren
Wenn die manuelle Tastensperre aktiv ist (Parameter P14 = 2), kann sie durch
Drücken der Betriebsart-Taste
schaltet werden.
Wenn automatische Sperrung konfiguriert ist (P14 = 1), sperrt der Thermostat
die Tasten 20 Sekunden nach der letzten Bedienung.
Das Schlüsselsymbol zeigt, dass die Tasten gesperrt sind.
Anzeige externer Fehlermeldungen
AL1 * Diese Fehlermeldungen zeigen eine externen Störung an *:
AL2 * AL1 : ..............................
* muss durch Ihren Heizungsinstallateur konfiguriert werden
CE1B3172de / 26.11.2009
. Das Uhr-Symbol
stoppen Sie den
während 5 Sekunden aus- und wieder einge-
AL2 : ...........................................
Inbetriebnahme
Mit einer Reihe von Parametern können Sie den Thermostaten an Ihr System anpassen und die Regelgenauigkeit optimieren.
Dies kann im laufenden Betrieb geschehen – entweder mit den Tasten auf dem Gerät oder mit einem Inbetriebnahme-Tool.
Regelparameter
Um die wichtigsten Regelparameter zu ändern, gehen Sie wie folgt vor:
(Ihr Heizungsinstallateur kann weitere Parameter einstellen)
+ / – 1. Drücken Sie die – und + Taste gleichzeitig für mindestens 3 Sekunden.
Lassen Sie los und drücken Sie innert 2 Sekunden nochmals die + Taste für 3 Sekunden. "P01" wird angezeigt.
2. Wählen Sie den gewünschten Parameter durch wiederholtes Drücken der + oder – Taste.
+ - +
-
P01 P02
3171z99
3. Drücken Sie + und – gleichzeitig. Der aktuelle Wert des Parameters beginnt zu blinken; Sie können ihn mit + oder
– schrittweise verändern.
4. Um den nächsten Parameter anzuzeigen, drücken Sie wieder + und – gleichzeitig.
5. Um weitere Parameter anzuzeigen und zu verstellen, wiederholen Sie die Schritte 2 bis 4.
6. Um die Änderungen zu speichern und die Parameter-Eingabe zu verlassen, drücken Sie + oder – , bis "End"
angezeigt wird. Dann drücken Sie + und – gleichzeitig.
Para-
Beschreibung
meter
P01 Regelsequenz
P02 Betriebsart-Wahl durch Benutzer via Taste
** Ohne Zeitprogramm via KNX ist Auto = Komfort.
P04 Anzeige in °C oder °F
P05 Fühler-Kalibrierung
P06 Standard-Temperaturanzeige
P07 Zusätzliche Benutzer-Information
P08 Komfort Basis-Sollwert
P09 Min. Sollwertbegrenzung in Komfort
P10 Max. Sollwertbegrenzung in Komfort
P11 Heizsollwert in Energiesparen
P12 Kühlsollwert in Energiesparen
P14 Tastensperre
(Drücken der Betriebsart-Taste während 5 Sekunden
entriegelt oder verriegelt die Tasten)
Alle Temperaturänderungen sind in Schritten von 0,5 °C.
Änderungen vorbehalten
+ - +
+
- -
P08 P13 P14 End
Werkseinstellung Einstellbereich
1 (Nur Kühlen) 0 = Nur Heizen
1 = Nur Kühlen
2 = Manuell H oder K
3 = Auto-Umschaltung
1 (Auto **, Schutz- 1 = Auto **, Schutzbetrieb
betrieb)
2 = Auto **, Komfort, Ener-
°C 0 = °C
1 = °F
0.0 °C – 3 ... +3 °C
0 (Raumtemperatur) 0 = Raumtemperatur
1 = Sollwert
0 (Keine Anzeige) 0 = Keine Anzeige
1 = Temperatur in °C / °F
2 = Aussentemperatur (via
3 = Tageszeit (12h, via Bus)
4 = Tageszeit (24h, via Bus)
21 °C 5 ... 40 °C
(Wmin ) 5 °C 5 ... 40 °C
Komf
(Wmax ) 35 °C 5 ... 40 °C
Komf
(WHeiz ) 15 °C OFF, 5 °C...WKühl
Eco
(WKühl ) 30 °C OFF, WHeiz
Eco
0 (Gesperrt) 0 = Gesperrt
1 = Autom. Verriegelung
2 = Manuelle Verriegelung
 Bitte notieren Sie alle gemachten Änderungen!
-
Neuer
Wert 
giesparen, Schutzbetrieb
Bus)
Eco
...40°C
Eco
