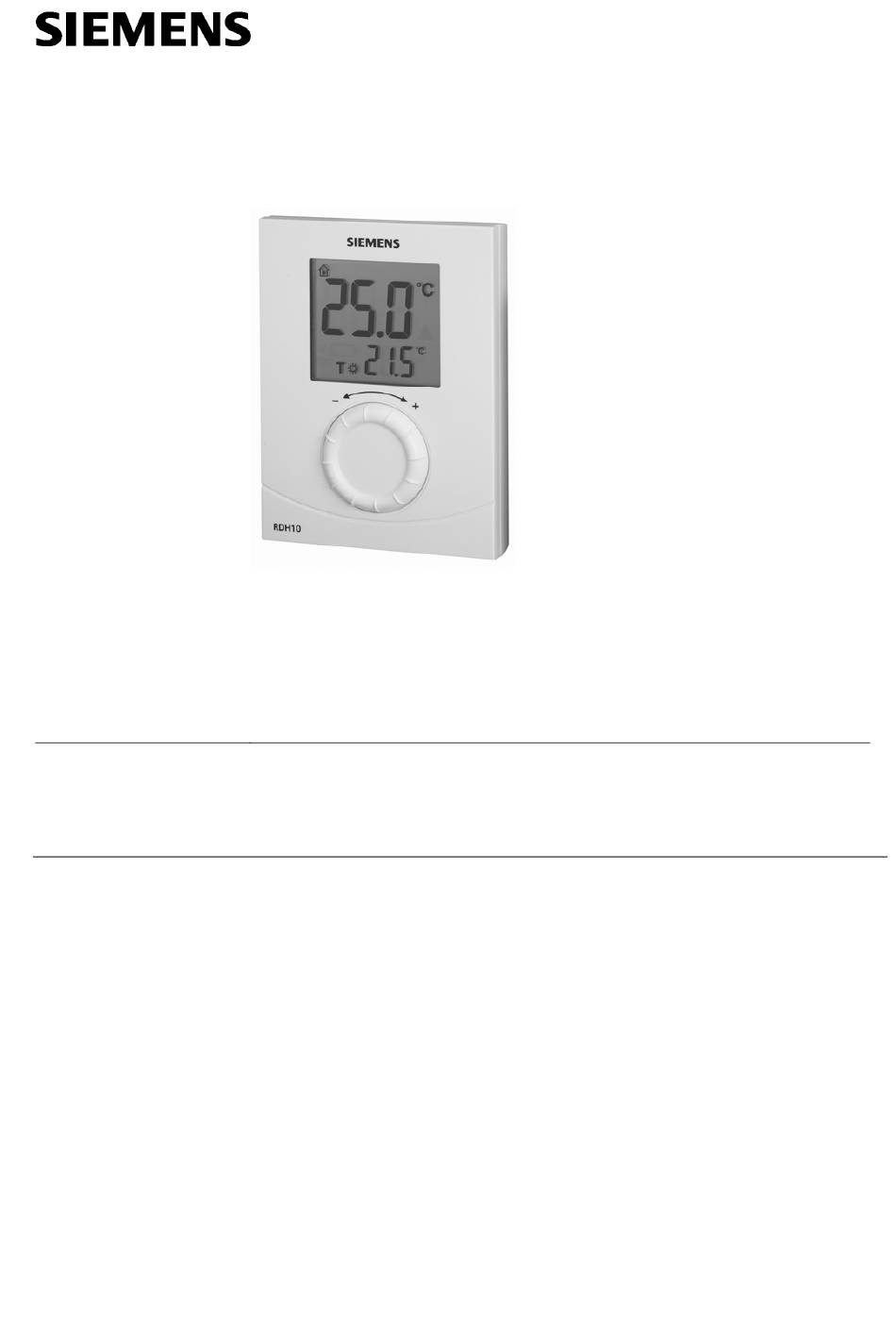

Siemens RDH10 Bedienungsanleitung
Anwendung
CE1N3069de
19.11.2007
Raumtemperaturregler mit
grosser LCD-Anzeige
Nicht programmierbar, für Heiz- oder Kühlbetrieb
• Grosse LCD-Anzeige
• Batteriebetriebenes Gerät: 2 Alkalibatterien Typ AA, 1,5 V
Der RDH10 wird zur Regelung der Raumtemperatur in Heizungs- oder Kühlsystemen
eingesetzt.
Typische Anwendungsgebiete:
• Einfamilienhäuser
• Wohngebäude
• Schulgebäude
• Büros
Der Regler wird mit folgenden Anlagekomponenten verwendet:
• Thermische Ventile oder Zonenventile
• Kombikessel
• Gas- oder Ölbrenner
• Ventilatoren
• Pumpen
3
069
RDH10
Building Technologies
Verwandte Anleitungen für Siemens RDH10
Inhaltszusammenfassung für Siemens RDH10
- Seite 1 LCD-Anzeige Nicht programmierbar, für Heiz- oder Kühlbetrieb • Grosse LCD-Anzeige • Batteriebetriebenes Gerät: 2 Alkalibatterien Typ AA, 1,5 V Anwendung Der RDH10 wird zur Regelung der Raumtemperatur in Heizungs- oder Kühlsystemen eingesetzt. Typische Anwendungsgebiete: • Einfamilienhäuser • Wohngebäude • Schulgebäude •...
- Seite 2 Dreieckssymbol. Werden die Batterien entfernt, so bleiben die Sollwerte und Informationen für die Reserve Betriebsarten-Umschaltung für maximal 2 Minuten erhalten. Bestellung Bei Bestellung sind Bezeichnung und Typ anzugeben: Raumtemperaturregler RDH10. Ventile und Stellantriebe sind separat zu bestellen. Gerätekombinationen Bezeichnung Datenblatt...
- Seite 3 Das Gehäuse wird in die befestigte Montageplatte eingehängt und eingeschnappt. Die Schraubklemmen befinden sich auf der Montageplatte. Auf der Rückseite des Geräts befindet sich eine Rückstelltaste. Legende Anzeige Raumtemperatur in °C Anzeige Wärmebedarf Temperatureinstellknopf Batteriefach Komfort-Temperatursollwert Anzeige nahezu erschöpfter Batterien; müssen ersetzt werden Siemens Raumtemperaturregler CE1N3069de Building Technologies 19.11.2007...
- Seite 4 , so sind die Batterien nahezu erschöpft und Batteriewechsel müssen ersetzt werden. Um den Regler zurückzusetzen, ist die Taste auf der Rückseite des Geräts zu drücken. Reset Alle individuellen Einstellungen werden dann auf ihre Standardwerte zurückgesetzt. Siemens Raumtemperaturregler CE1N3069de Building Technologies 19.11.2007...
- Seite 5 Sicherheit-Allgemeine Anforderungen EN 60950-1 Fachgrundnorm zu elektrischen Geräten mit kleiner Leistung EN 50371-1 Schutzklasse II EN 60730 Verschmutzungsgrad Gehäuseschutzart IP20 Gewicht (inkl. Verpackung) Allgemein RDH10 340 g Farbe der Gehäusefront Signalweiss RAL 9003 Gehäusematerial ABS (LCD: PC) Siemens Raumtemperaturregler CE1N3069de Building Technologies 19.11.2007...
- Seite 6 Raumtemperaturregler mit direkter Steuerung eines gasbefeuerten Steuerung eines gasbefeuerten Wandkessels Bodenkessels Raumtemperaturregler mit direkter Raumtemperaturregler mit direkter Steuerung einer Heizkreispumpe Steuerung eines Kühlaggregats (Vorregelung mit Handmischer) Temperaturwächter Kühlaggregat Sicherheitstemperaturbegrenzer Raumtemperaturregler RDH10 Umwälzpumpe 3-Weg-Ventil mit Handversteller Magnetventil Siemens Raumtemperaturregler CE1N3069de Building Technologies 19.11.2007...
- Seite 7 Massbild Raumtemperatur- regler Montageplatte © 2007 Siemens Schweiz AG Änderungen vorbehalten Siemens Raumtemperaturregler CE1N3069de Building Technologies 19.11.2007...
