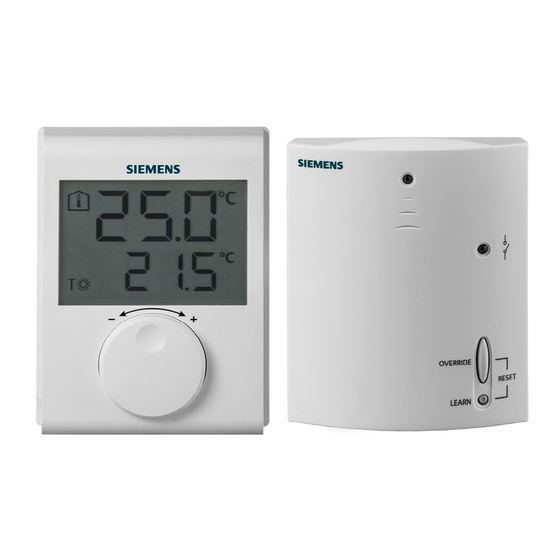

Drahtloser Raumthermostat mit LCD
RDH100RF/SET
A6V10954418_de--_f
2018-11-20
Programmierbar, für Heizsysteme
2-Punkt- oder PID-Regelung zum Ein-/Ausschalten der Heizsysteme
Grosse LCD-Anzeige
Min. und max. Sollwertbegrenzung
RDH100RF, Sender, batteriebetrieben
RCR100/433, Empfänger, mains powered
Building Technologies
Werbung
Verwandte Anleitungen für Siemens RDH100RF
Inhaltszusammenfassung für Siemens RDH100RF
- Seite 1 Drahtloser Raumthermostat mit LCD RDH100RF/SET Programmierbar, für Heizsysteme 2-Punkt- oder PID-Regelung zum Ein-/Ausschalten der Heizsysteme Grosse LCD-Anzeige Min. und max. Sollwertbegrenzung RDH100RF, Sender, batteriebetrieben RCR100/433, Empfänger, mains powered A6V10954418_de--_f Building Technologies 2018-11-20...
- Seite 2 Anwendung Das Gerät besteht aus 1 RDH100RF (Sender) und 1 RCR100/433 (Empfänger) zur Regelung der Raumtemperatur in Heizsystemen. Typische Anwendungen sind: Häuser Wohnhäuser Schulen Büros Das Gerät wird mit folgenden Einrichtungen verwendet: Thermische oder Zonenventile Kombi-Heizkessel Gas- oder Ölbrenner Pumpen...
- Seite 3 Schnelle Thermoantriebe Min. Ein-/Ausschaltzeit > 1 Minute Min. Zeitraum Ca.6 Minuten WARNUNG Keine schnelle PID-Regelung für Ölkessel oder elektromechanische Antriebe! Backup Werden die Batterien entfernt, bleiben Sollwerte und Informationen für Betriebsartenumschaltung während max. 2 Minuten erhalten. Siemens A6V10954418_de--_f Building Technologies 2018-11-20...
- Seite 4 5. Einstellknopf im Uhrzeigersinn zum nächsten Parametersatz drehen und Schritte 2-4 wiederholen. 6. Parametereinstellung schliessen durch Drehen des Einstellknopfs im Uhrzeigersinn bis "Ende" und LEARN einmal drücken. Hinweis: Der Thermostat schliesst eine Minute nach der letzten Aktion automatisch die Parametereinstellung. Siemens A6V10954418_de--_f Building Technologies 2018-11-20...
- Seite 5 Kleinventile 2.5 mm) SFA21.. 4863 Elektromotorischer Antrieb *) Die Dokumente können heruntergeladen werden von http://siemens.com/bt/download. Anzeige Die Digitalanzeige zeigt die aktuelle Raumtemperatur und den Komfort-Temperatursollwert. Ist der Heizausgang aktiv, wird ein Dreiecksymbol angezeigt. Bestellung Geben Sie bei der Bestellung den Namen und die Produktnummer an, z.B.
- Seite 6 Elemente Raumtemperaturanzeige in °C / °F Zeigt die Heizanforderung an Temperatur-Einstellknopf Batteriefach Komfort-Temperatursollwert RF TEST Zeigt den RF-Signaltest an Zeigt geringe Batterieladung an; Batterien ersetzen Der Empfänger befindet sich im Plastikgehäuse mit LEDs und Tasten. Siemens A6V10954418_de--_f Building Technologies 2018-11-20...
- Seite 7 Keine RF innerhalb der letzten 25 Min. Manuelle Übersteuerung Blinkend orange (RF Empfang) Relais LED Relaiszustand Relais LED Von Aus auf Ein (erste 5 Sek) Blinkend orange Orange Von Ein auf Aus (nach 5 Sek) Blinkend orange Siemens A6V10954418_de--_f Building Technologies 2018-11-20...
- Seite 8 Enthält der Referenzraum thermostatische Heizkörperventile, sind diese vollständig zu öffnen. Siehe Bedienanleitung A6V101035988 für die Inbetriebnahme. Die Kommunikation des RDH100RF/SET (Sender und Empfänger) wird im Werk aufgesetzt. Die Geräte sind für Aufputzmontage geeignet. Empfohlene Höhe: 1.50 m ab Boden. Das Gerät darf nicht in Nischen oder Regalen, nicht hinter Gardinen, oberhalb oder in der Nähe von Wärmequellen montiert werden.
- Seite 9 Vorschriften, Richtlinien und Gesetzen. Beachten Sie auch die Hinweise des Batterieherstellers. Produktdokumentation Thema Titel Dokument-ID: Bedienen Betriebsanleitung A6V101035988 Installation Montageanleitung A6V10974421 CE-Deklaration A6V101123354 Zugehörige Dokumente wie CE-Deklarationen usw. können von der folgenden Adresse heruntergeladen werden: http://siemens.com/bt/download. Siemens A6V10954418_de--_f Building Technologies 2018-11-20...
- Seite 10 0…+40 °C Feuchtigkeit <90% r.F. Transport IEC 60721-3-2 Klimatische Bedingungen Klasse 2K3 Temperatur -25…+60 °C Feuchtigkeit <95% r.F. Mechanische Bedingungen Klasse 2M2 Aufbewahrung IEC 60721-3-1 Klimatische Bedingungen Klasse 1K3 Temperatur -10…+60 °C Feuchtigkeit <90% r.F. Siemens A6V10954418_de--_f Building Technologies 2018-11-20...
- Seite 11 (A6V101123358 *)) enthält Daten zur umweltverträglichen Produktgestaltung und Bewertung (RoHS-Konformität, stoffliche Zusammensetzung, Verpackung, Umweltnutzen, Entsorgung). *) Die Dokumente können heruntergeladen werden von http://siemens.com/bt/download. Eco-Design und Beschriftungsrichtlinien Basierend auf EU-Verordnung 813/2013 (Öko-Design-Richtlinie) und 811/2013 (Kennzeichnungsrichtlinie) betreffend Raumheizgeräten treffen folgende Klassen zu:...
- Seite 12 Temperatur -25…+70 °C Feuchtigkeit <93% r.F. Mechanische Bedingungen Klasse 2M2 Normen, Richtlinien und Zulassungen EU-Konformität (CE) A6V101123354 Schutzklasse II gemäss EN 60730-1 Verschmutzungsgrad Farbe Front Signalweiss RAL 9003 Basis Grau RAL 7035 Abmessungen 83x104x32 mm Siemens A6V10954418_de--_f Building Technologies 2018-11-20...
- Seite 13 L – N AC 230 V / Lx – Nx AC 24…250 V Anwendungsbeispiele Drahtloser Raumtemperaturregler mit Drahtloser Raumtemperaturregler mit Empfängersteuerung eines gasbefeuerten Empfängersteuerung des atmosphärischen Heizkessels für Wandmontage Gasbrenners Drahtloser Raumtemperaturregler mit Empfängersteuerung einer Wärmekreispumpe (Vorregelung durch Siemens A6V10954418_de--_f Building Technologies 2018-11-20...
- Seite 14 Mischventil) F1 Sicherheitsthermostat N1 Raumtemperaturregler RDH100RF (Sender) F2 Sicherheitsbegrenzungsthermostat N2 RCR100/433 (Empfänger) M1 Umwälzpumpe Y1 3-Weg-Ventil mit manueller Einstellung Y2 Magnetventil Siemens A6V10954418_de--_f Building Technologies 2018-11-20...
- Seite 15 Abmessungen [mm] Raumtemperaturregler Raumtemperaturregler-Montageplatte Siemens A6V10954418_de--_f Building Technologies 2018-11-20...
- Seite 16 Regelverhalten und Parametereinstellungen. Z, A März 2017 Erstausgabe. 1) Produktindex neben dem Produktionsdatum auf der Rückseite des Geräts, “JJMMTTX”. Herausgegeben von © Siemens Schweiz AG, 2017 Siemens Schweiz AG Liefermöglichkeiten und technische Änderungen vorbehalten. Building Technologies Division International Headquarters Theilerstrasse 1a CH-6300 Zug Tel.
