15. I felt D skal du indtaste ug/L.
16. I felt E skal du indtaste PAH.

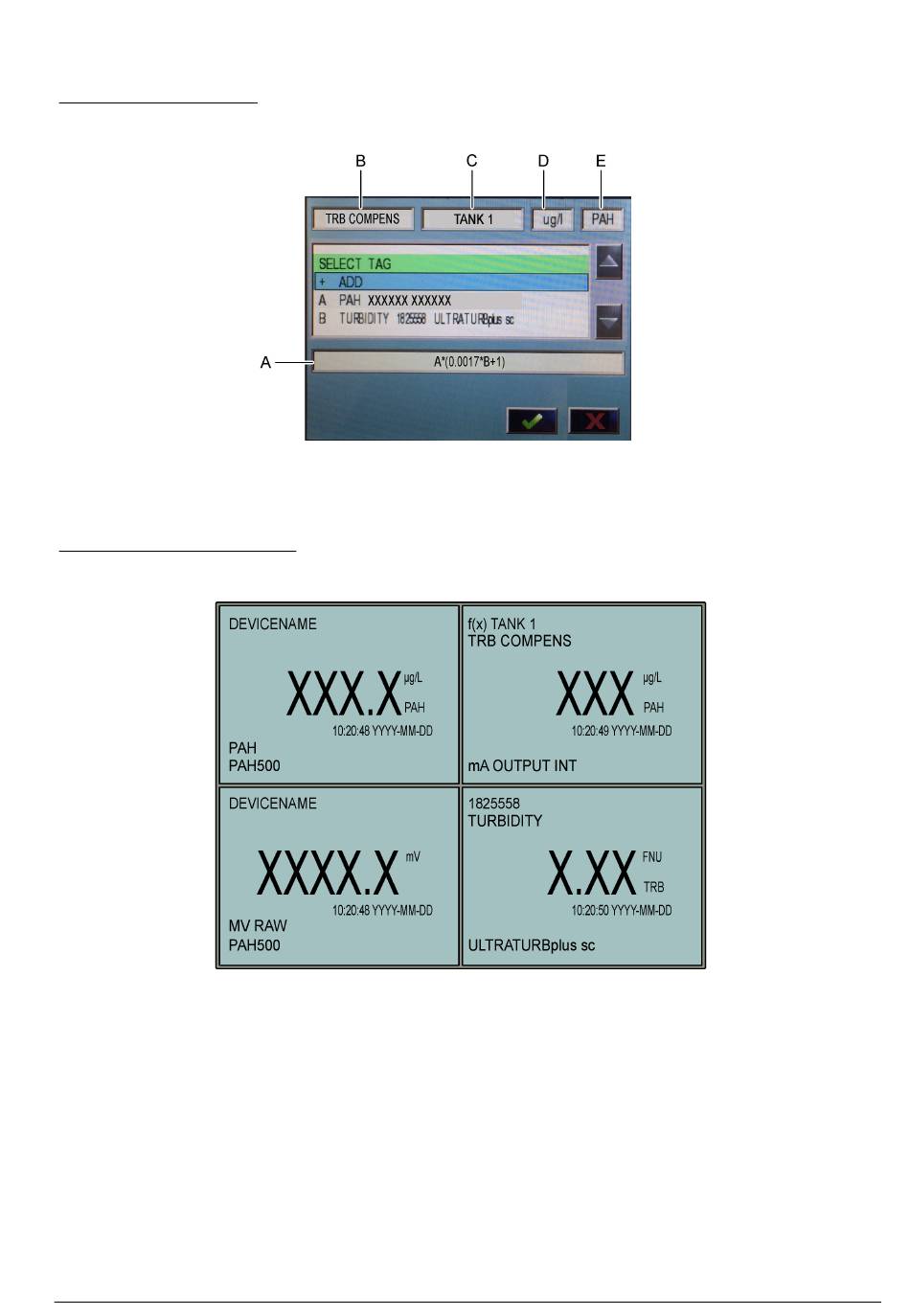

Figur 8 Formelskærm
17. Tryk for at bekræfte.
BEMÆRK: Den turbiditetskompenserede PAH-værdi (f.eks. TRB COMPENS) vises nu på startskærmen. Se
Figur 9.
Figur 9 Startskærmbillede
4.3.1 Konfigurer de andre 4-20 mA-udgangsindstillinger
Konfigurer SC1000-controllerens andre indstillinger for 4-20 mA-udgang efter behov (f.eks. SCALE
(SKALA) 0 mA/4 mA, SET HIGH VALUE (INDSTIL ØVRE VÆRDI) og SET LOW VALUE (INDSTIL
NEDRE VÆRDI)).
1. Vælg SC1000 SETUP (SC1000 OPSÆTNING) > OUTPUT SETUP (UDGANGSOPSÆTNING).
2. Vælg udgangskortet (f.eks. mA OUTPUT INT).
3. Vælg 4-20 mA-udgangen (f.eks. OUTPUT 1).
4. Konfigurer 4-20 mA-udgangsindstillinger. Se afsnittet Menuen Opsætning af output i
brugermanualen til SC1000-controlleren for beskrivelser af indstillinger.
BEMÆRK: Skift ikke indstillingen SELECT SOURCE (VÆLG KILDE), hvilket er navnet på
turbiditetskompensationsformlen for PAH.
