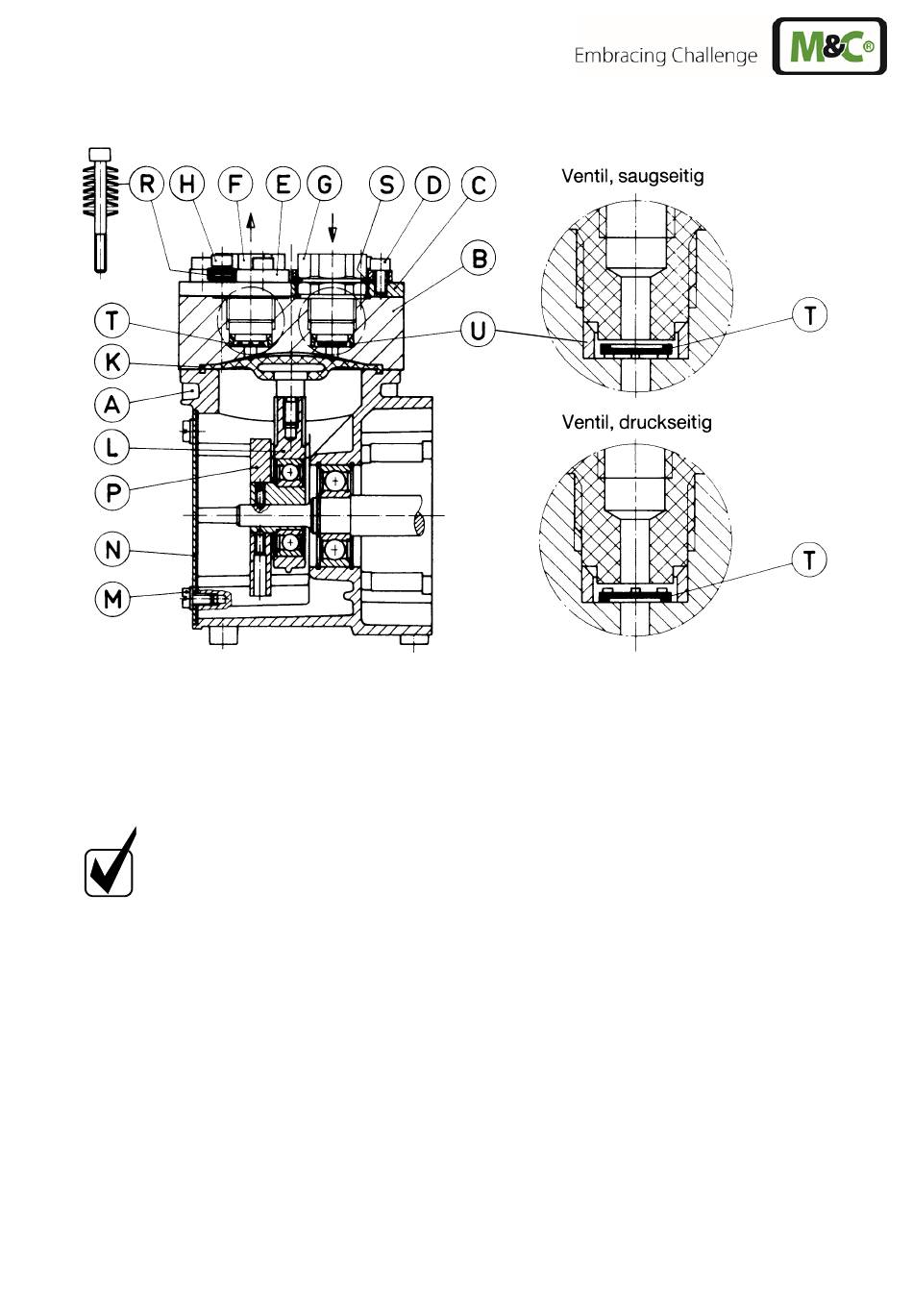

Abbildung 9 Schnittzeichnung Pumpe MP47
Benötigte Werkzeuge/Teile:
•
Ventilplatten und Strukturmembrane (1 je Pumpenkopf), nach Ersatzteilliste Kapitel 22.
Hinweis
Der Wechsel von Membrane(n) und Ventilplatten ist in der folgenden Reihenfolge durchzuführen:
18.1
MEMBRANWECHSEL
1. Kennzeichnen der Stellung zwischen dem Gehäuse A , dem Membrankopf B und der Druckplatte C mit
einem Bleistiftstrich.
2. Lösen der 4 Inbusschrauben H und Abnehmen der Druckplatte C und des Membrankopfes B.
3. Formmembrane K von Hand aus der Gewindebohrung des Pleuel L schrauben (entgegen dem Uhrzei-
gersinn drehen).
4. Lösen der 4 Zylinderschrauben M und Deckel N abnehmen.
www.mc-techgroup.com
Grundsätzlich sollten Ventilplatten und Membrane zum gleichen Zeitpunkt
gewechselt werden.
MP47 | 1.01.02
